cad修改块的教程

CAD2014中想要修改块,该怎么修改呢?下面我们就来看看详细的教程。

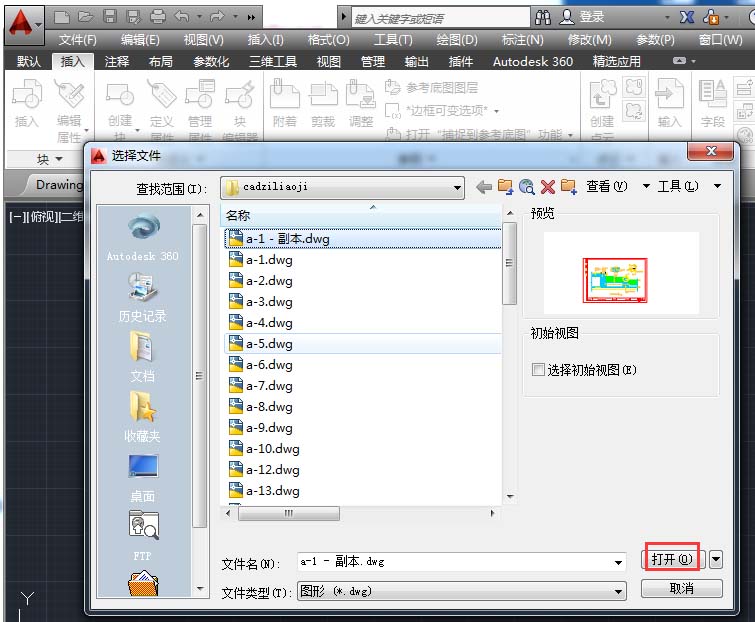

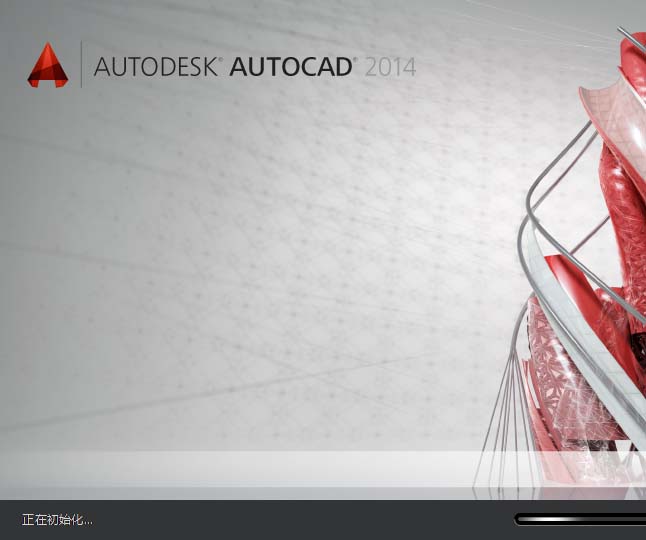

1、首先运行AutoCAD 2014 - 简体中文 (Simplified Chinese)软件,打开所需修改的文件。

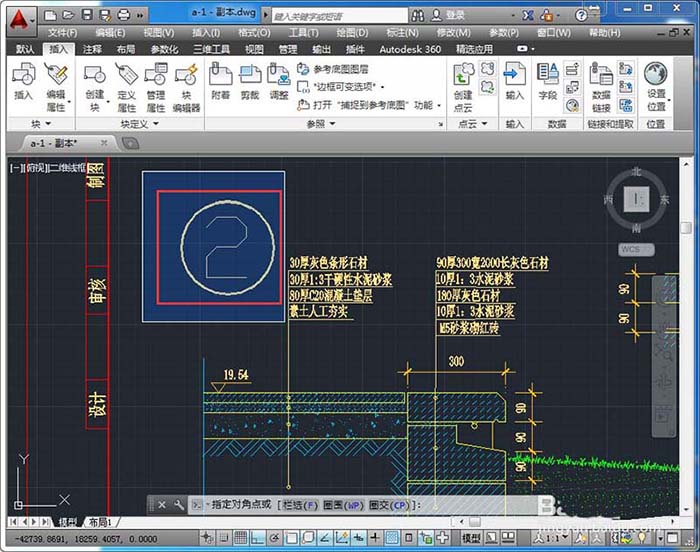

2、载入文件后,用鼠标框选所需修改的图块。

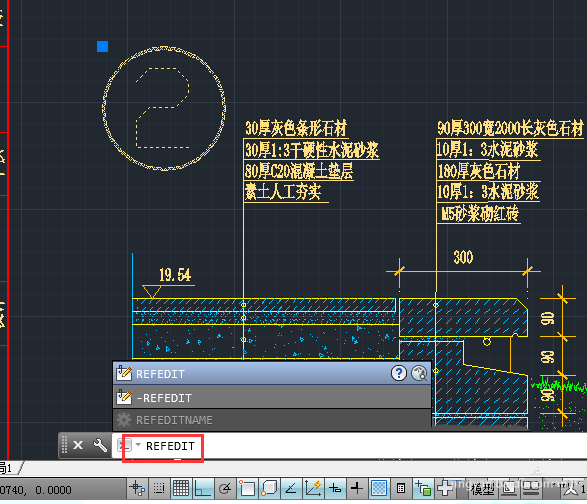

3、接着在命令行中输入“Refedit”并按回车键,然后在绘图区中选择图块

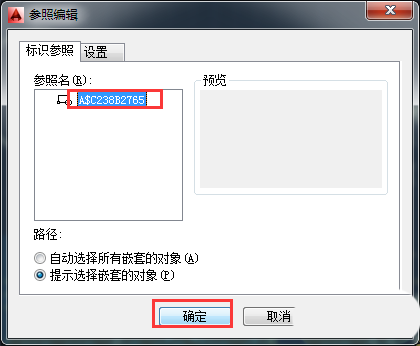

4、在【参照编辑】对话框中,选中当前图块,单击【确定】按钮。

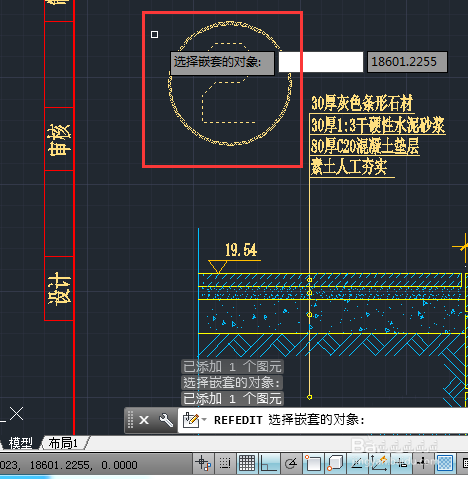

5、选择图块中所需修改的图形,按回车键,即可对其进行更改。

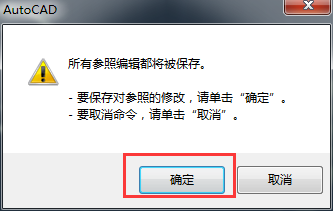

6、修改完成后,在菜单栏选择【编辑参照】》【保存修改】选项,在打开的提示框中,单击【确定】按钮,即可完成操作。

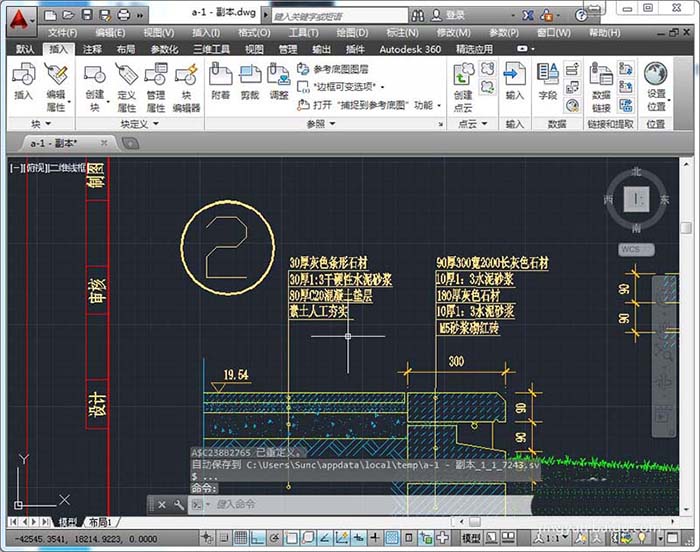

7、最终效果如图所示。

以上就是CAD2014修改块的教程,希望大家喜欢,请继续关注土木工程网。
