CAD中国想要画一个空心的管道，该怎么画呢？下面我们就来看看cad建模空心管道的教程。

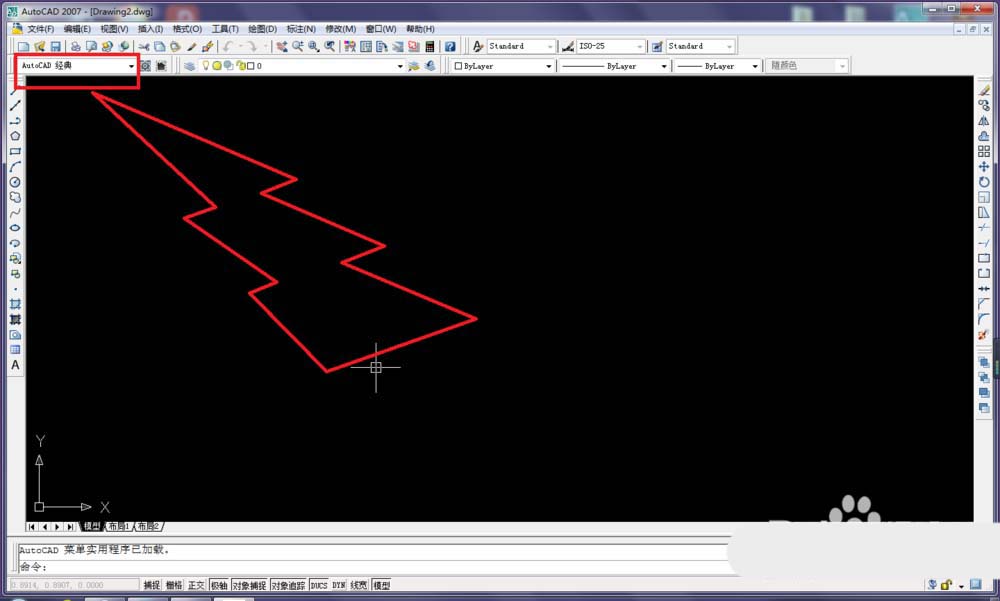

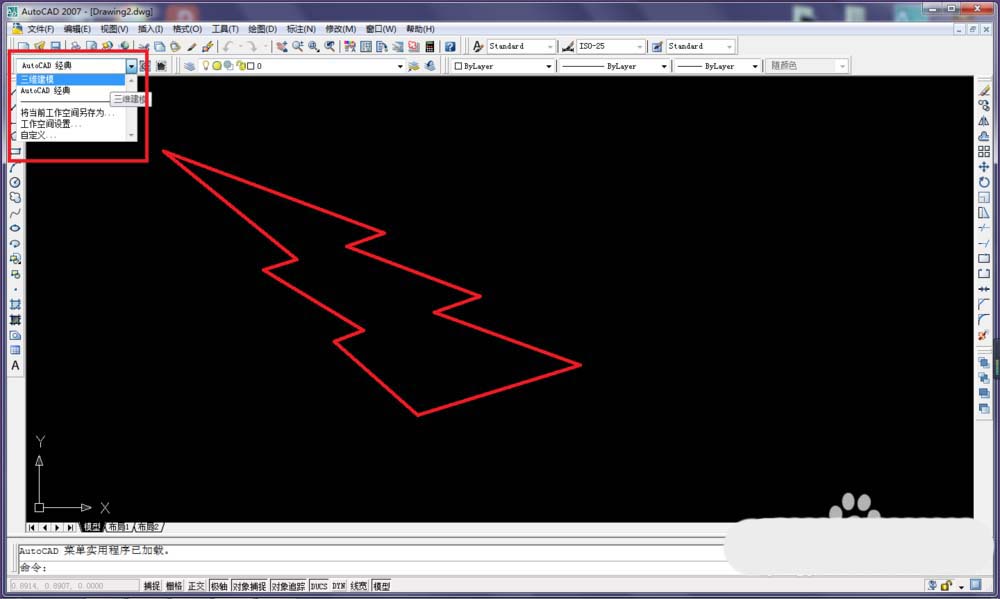

1、打开CAD，新建一个空白文件，这里说明一下，我们因为要画三维，所以最好还是将工作界面从经典改为三维建模,见下面两幅图

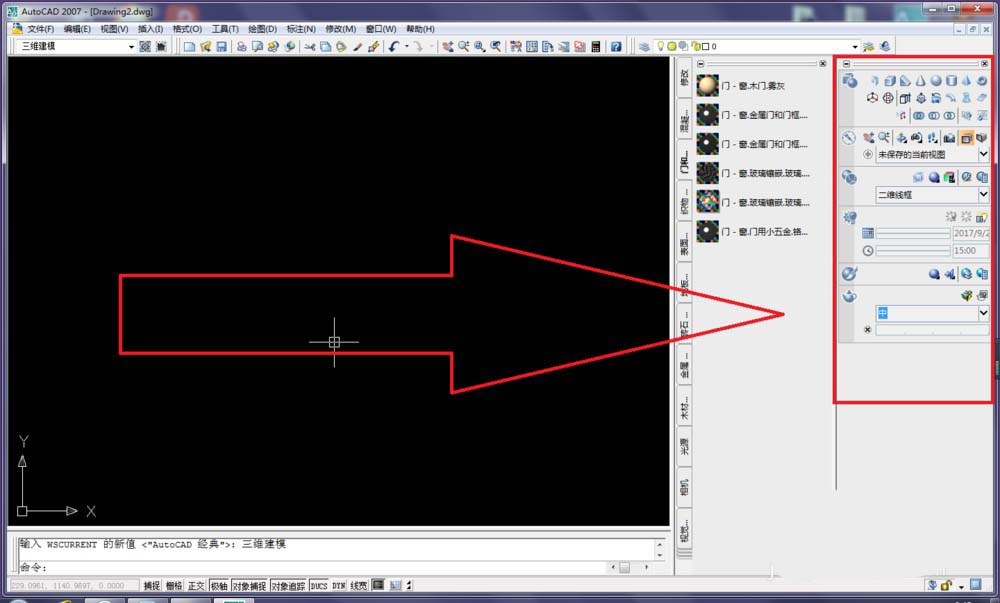

2、CAD进入”三维建模“模式之后，一定要关注多出来的这些工具栏，三维建模工具栏。将鼠标一一放到那些图标上，它会弹出说明，告诉你哪个功能是干啥的。

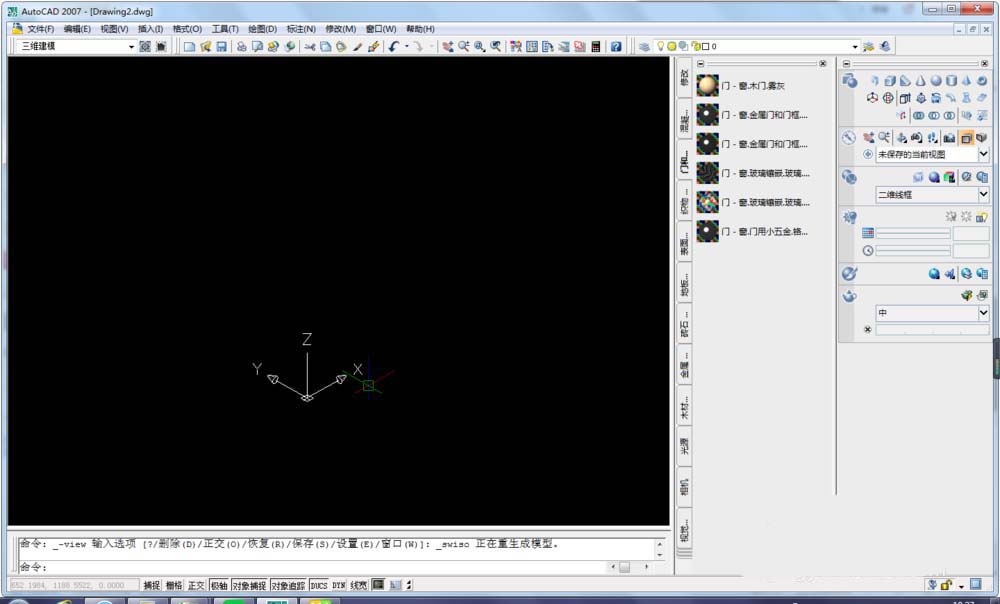

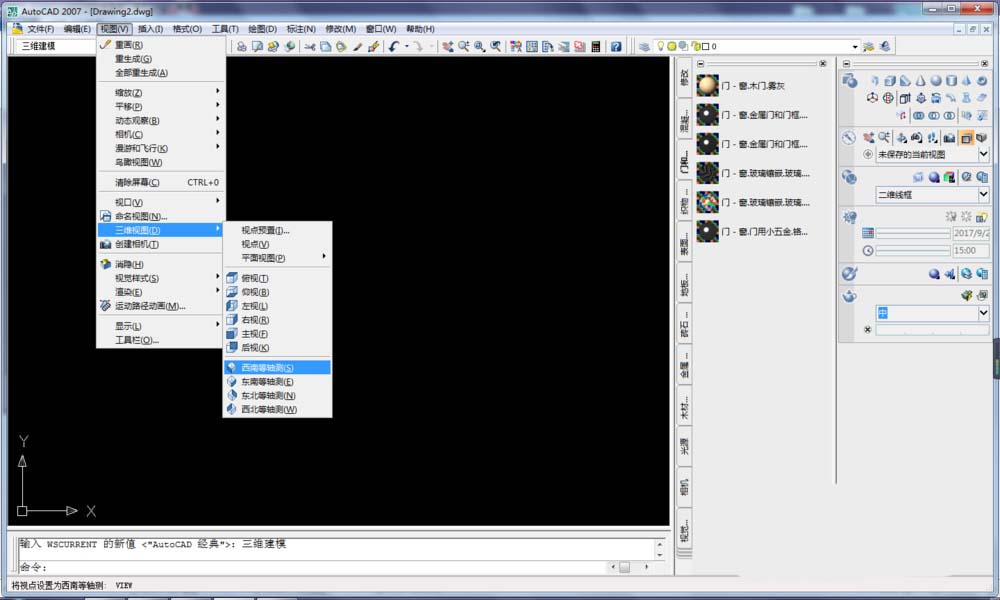

3、CAD墨水设定之后，将视口改三维视口。执行【视图】-【三维视口】-【西南等轴侧】，下面第二幅图就是更改完毕的视口

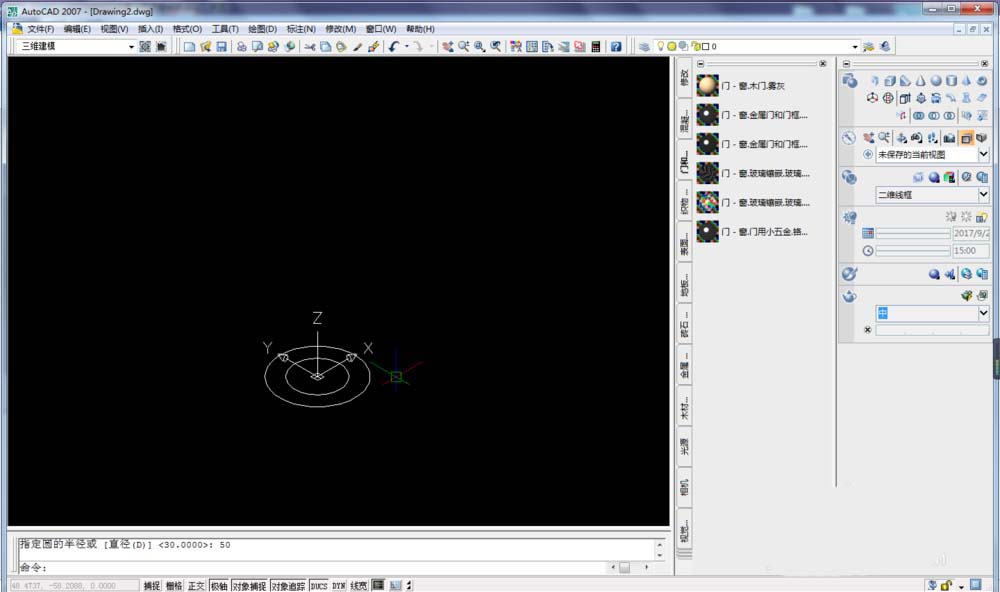

4、现在可以开始作图了，因为是空心管，所以要先画好一个同心圆，这个不用同心圆功能，因为这两个圆只是要求同心，而没有要求其他关联。

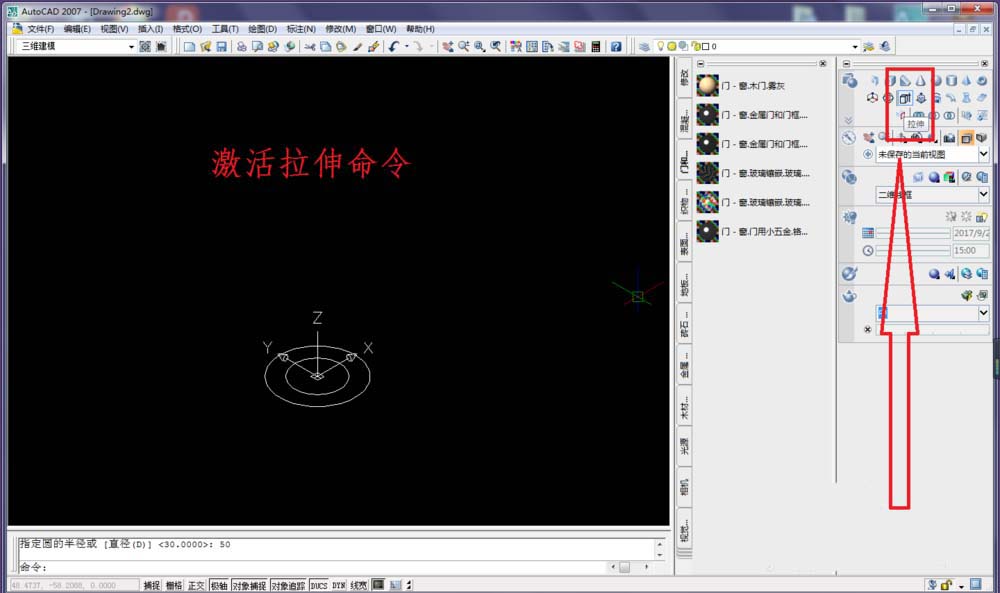

1）激活拉伸命令

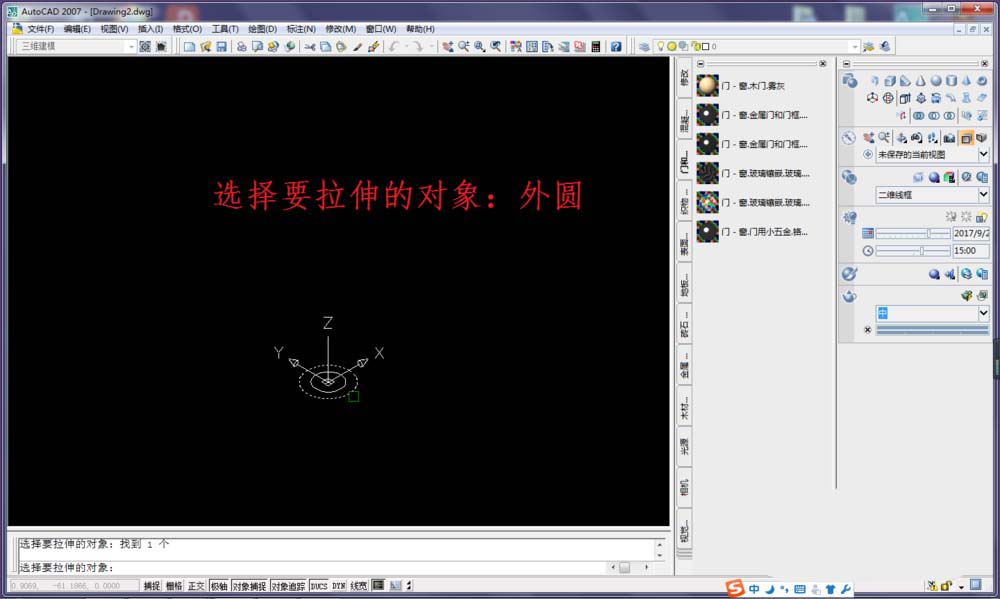

2）选择要拉伸的外圆，回车

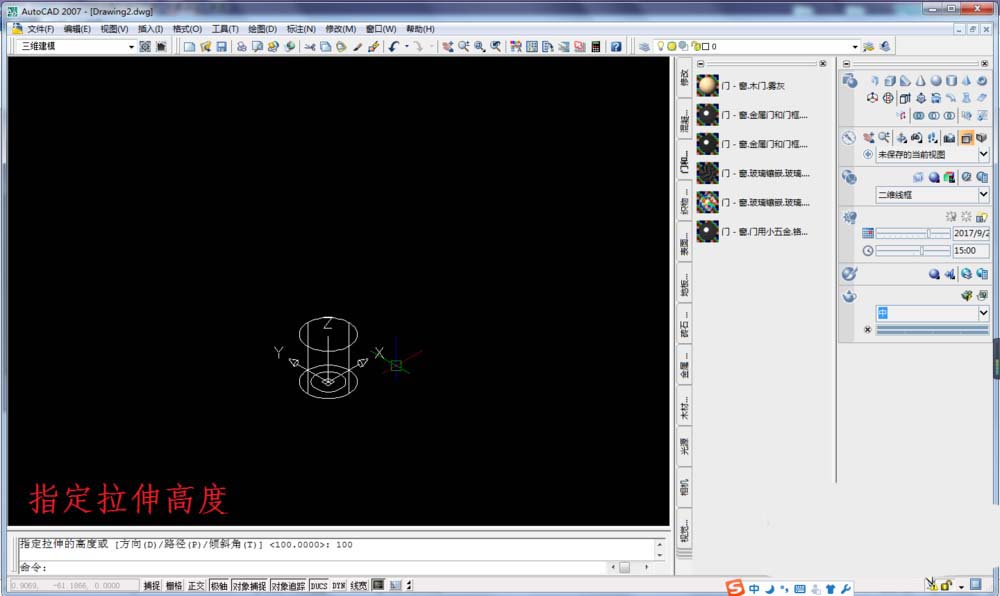

3）指定拉伸高度100，回车
4）激活拉伸命令
5）选择要拉伸的内圆，回车
6）指定拉伸高度100，回车
到这里其实只是画了两个圆柱体。
5、还要用到差集命令，修剪大的圆柱体。

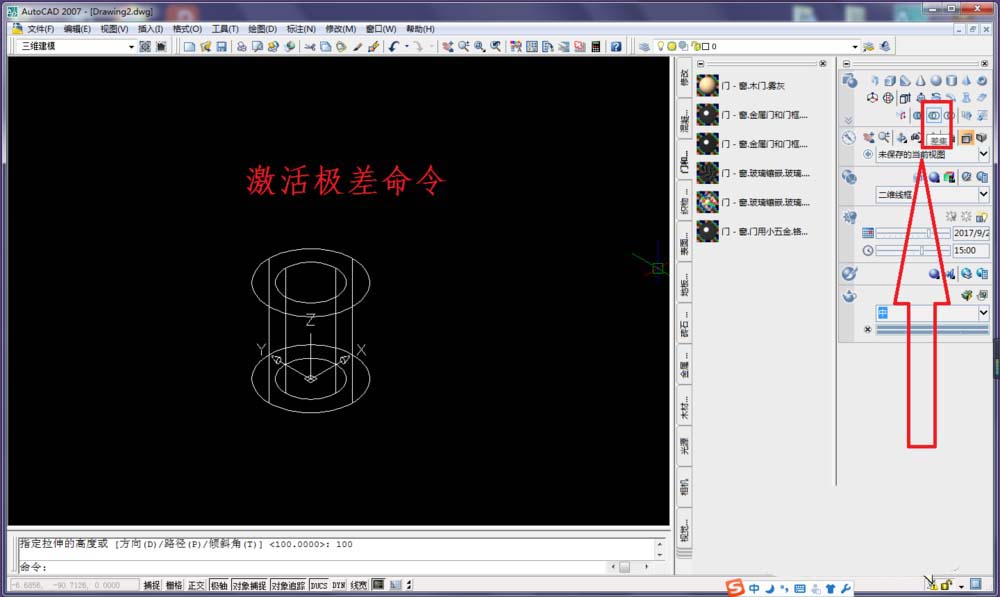

1）激活差集命令

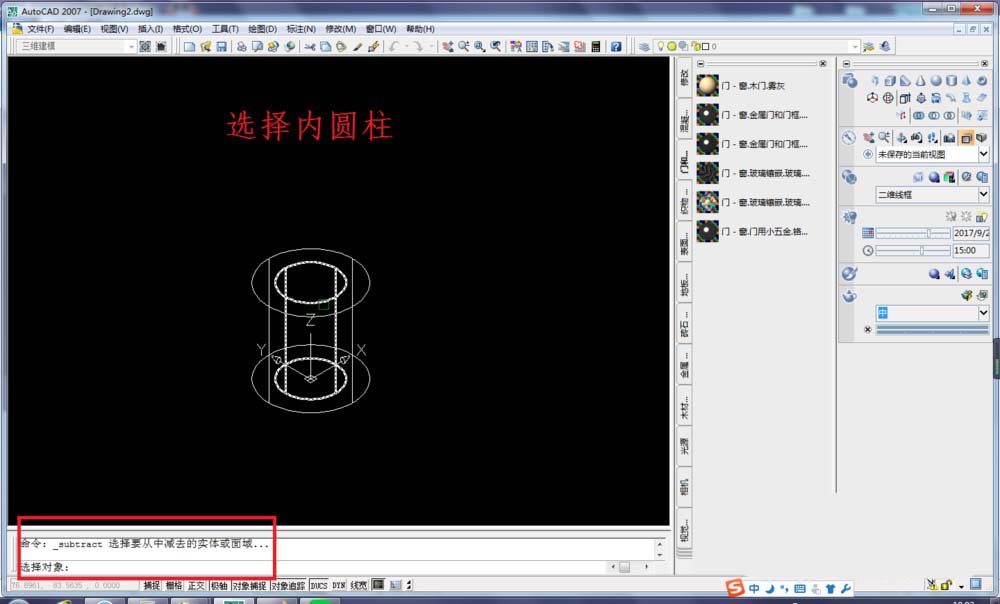

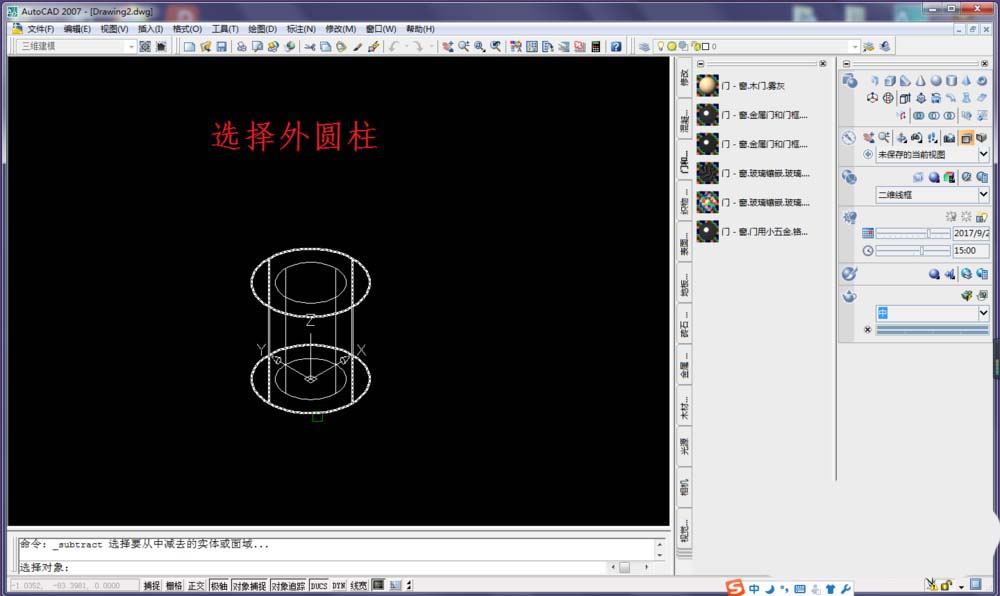

2）选择要从中减去的实体或面域，这里选外圆柱，回车
3）选择要从中减去的实体或面域，这里选内圆柱，回车

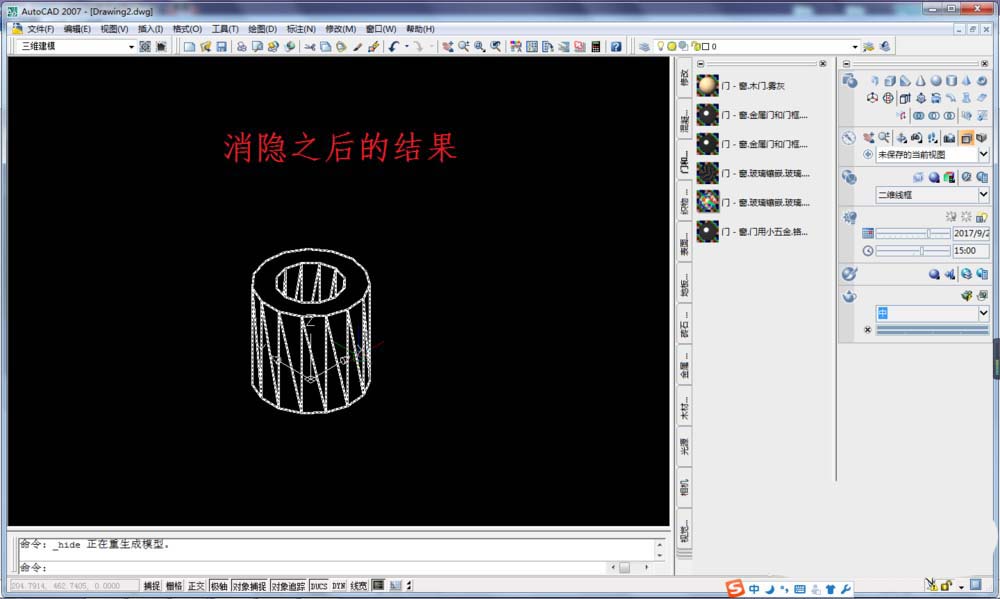

到这里其实已经修剪完毕，空心管已经出来了，只是从第四幅图看，没什么区别,别急，继续看下去。

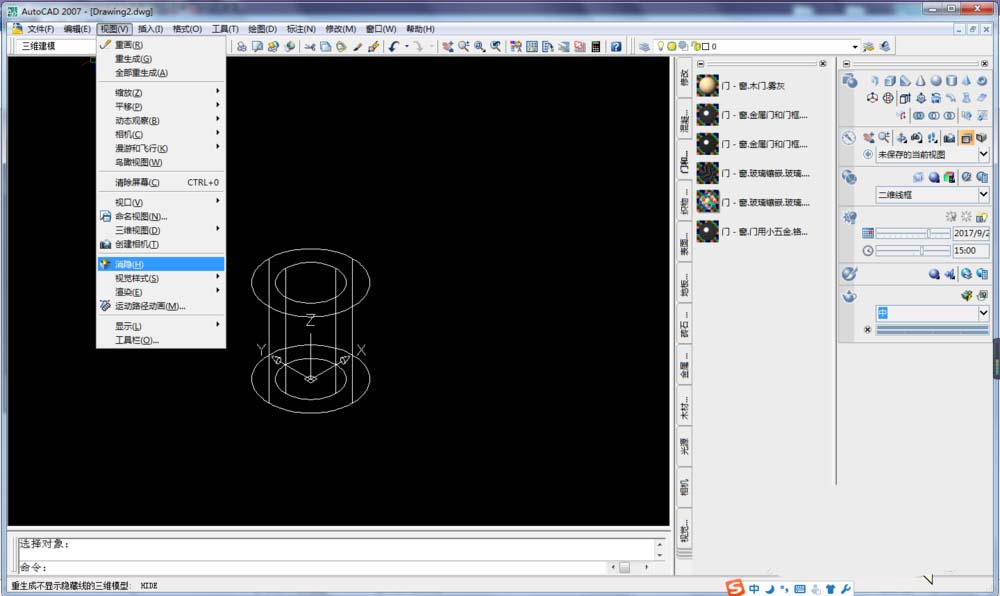

6、执行【视图】-【效应】,见下面第二幅图

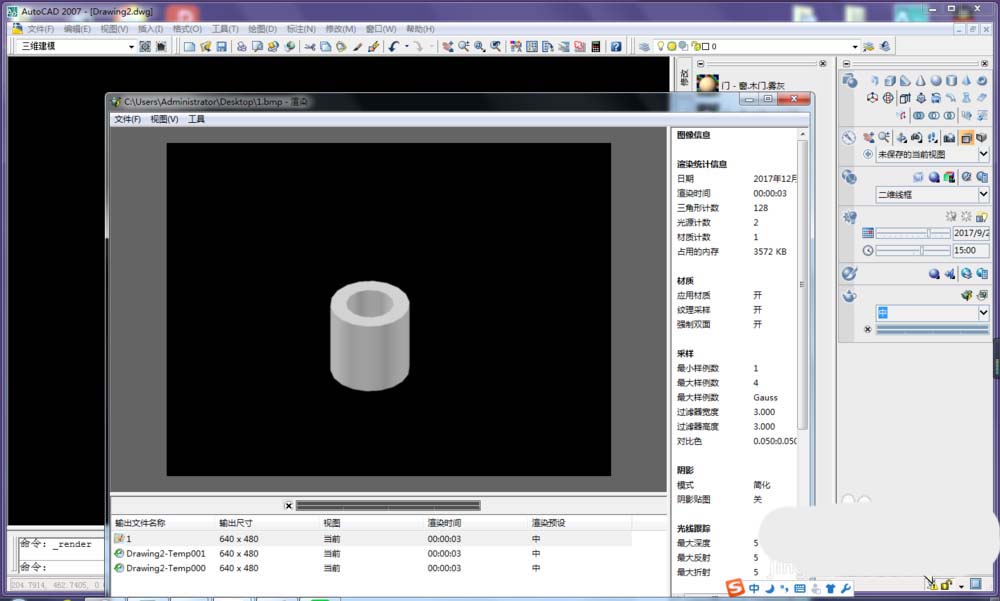

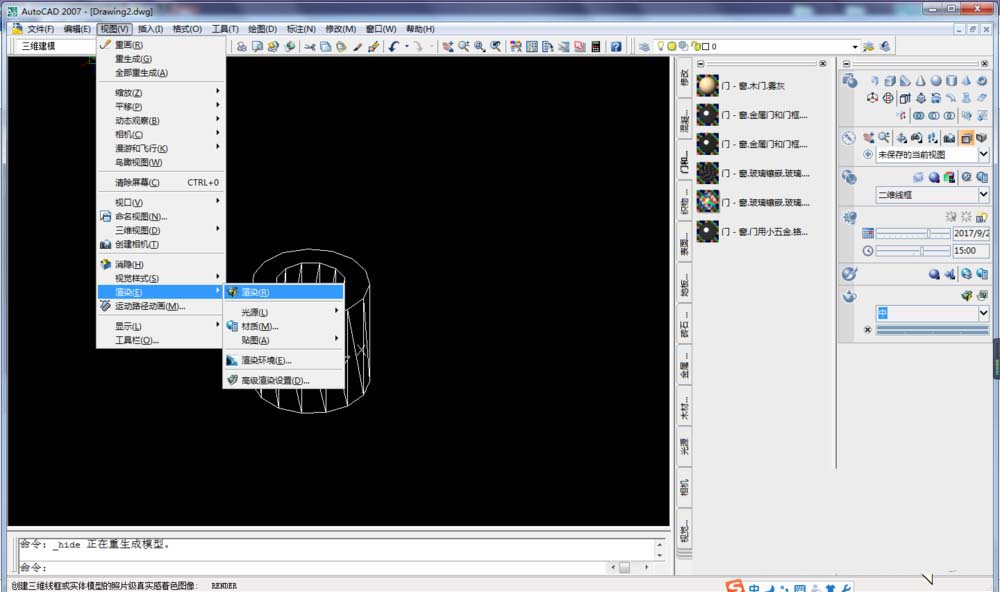

7、执行【视图】-【渲染】-【渲染】,下面第二幅图就是渲染的结果。做到这里基本上空心管的效果图出来了，记得要保存哦，不然 就白忙活了。
以上就是cad绘制空心管道的教程，希望大家喜欢，请继续关注
