之前我们介绍了很多关于cad图纸标注的教程，今天我们就来看看给立体图形添加标注的方法，下面我们就来看看详细的教程。

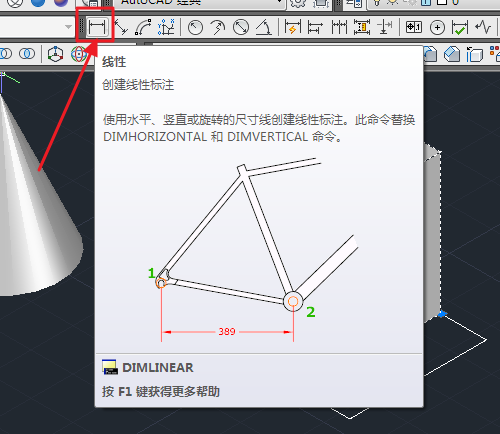

1、首先绘制三维实体，这里绘制了一个长方体，点击标注中的【线性】

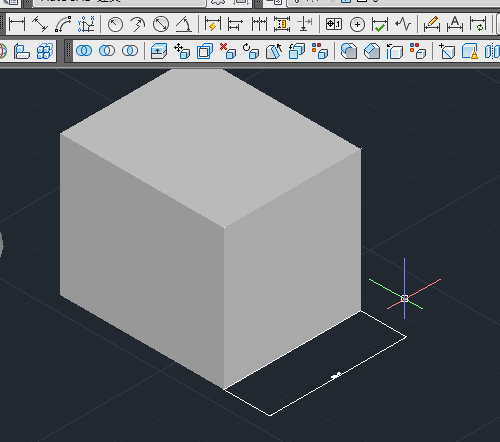

2、可以轻松在长方体的底面上标注

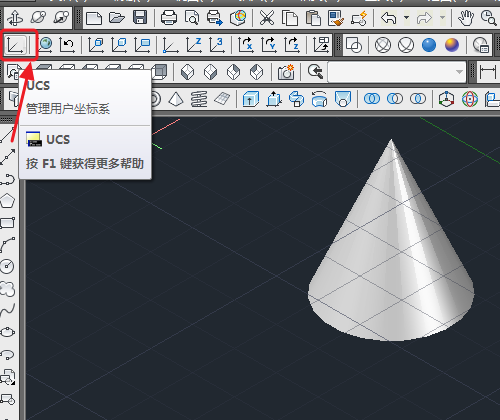

3、如何在正方体的其他面上进行标注呢？点击ucs用户坐标系

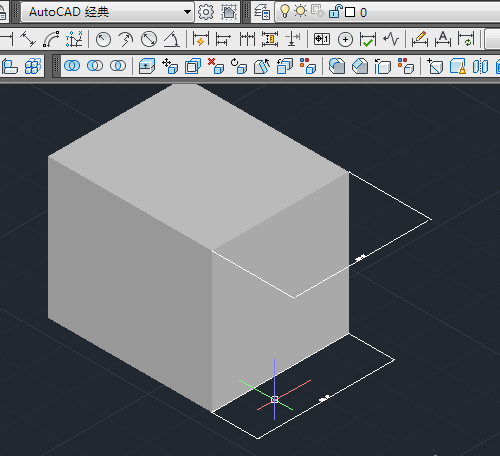

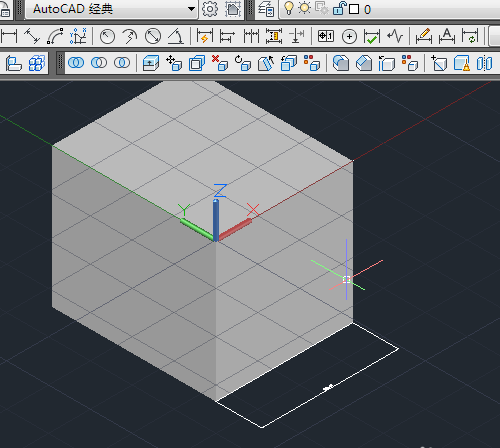

4、将x-y平面移到想要标注的面上，在使用【线性标注】，就可以标注另一个平面了，同理还可以标注其他平面
5、最后将坐标系变为【世界坐标系】
以上就是cad给立体图形添加标注的方法，很简单吧，感兴趣的朋友可以学习一下。
