CAD基线标注如何使用

CAD基线标注如何使用?具体使用的方法步骤如下,希望能帮助到大家!

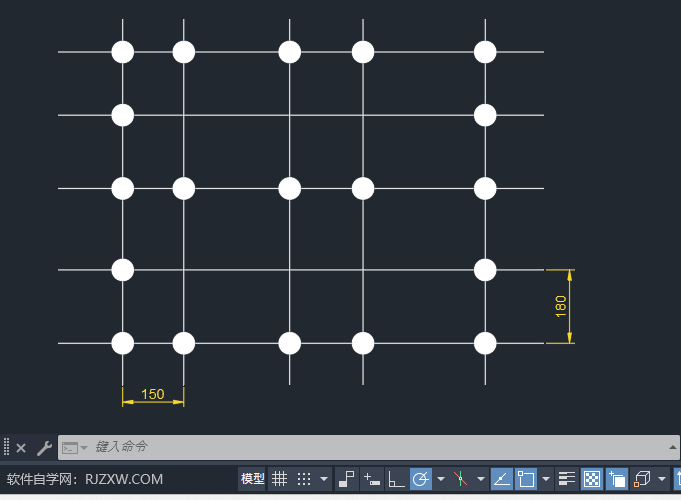

1、打开【CAD2024】软件,创建下面的【图形】出来。

CAD基线标注如何使用第1步

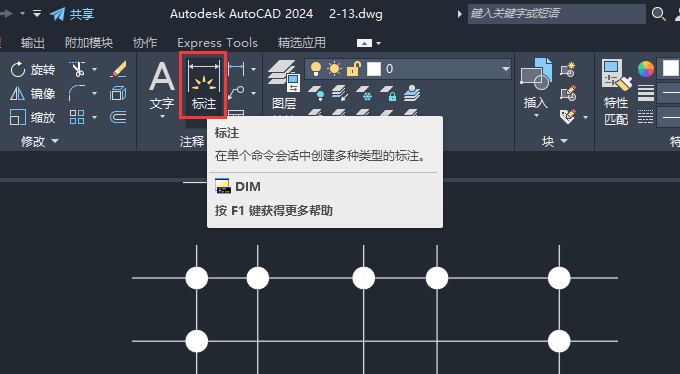

2、然后点击【注释】里面的【标注】选项。

CAD基线标注如何使用第2步

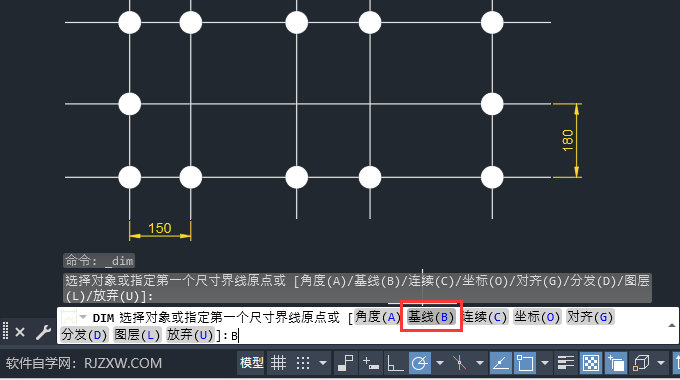

3、然后再点击里面的【基线】选项。或是输入【B】空格。

CAD基线标注如何使用第3步

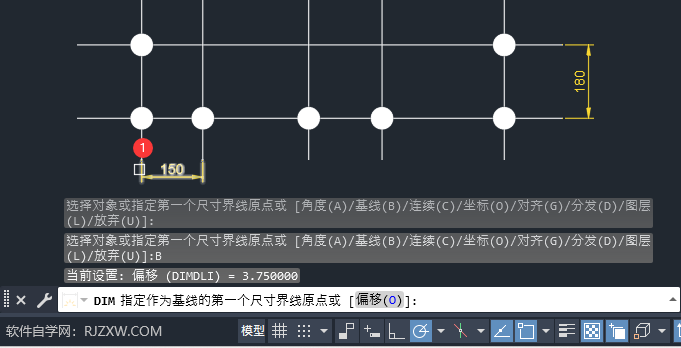

4、指定第一个尺寸界线原点以继续:选择【尺寸线】。

CAD基线标注如何使用第4步

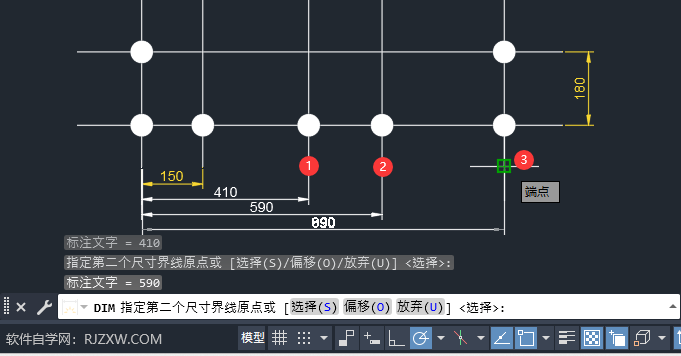

5、指定第二个尺寸界线原点:选择下面线的【端点】。

CAD基线标注如何使用第5步

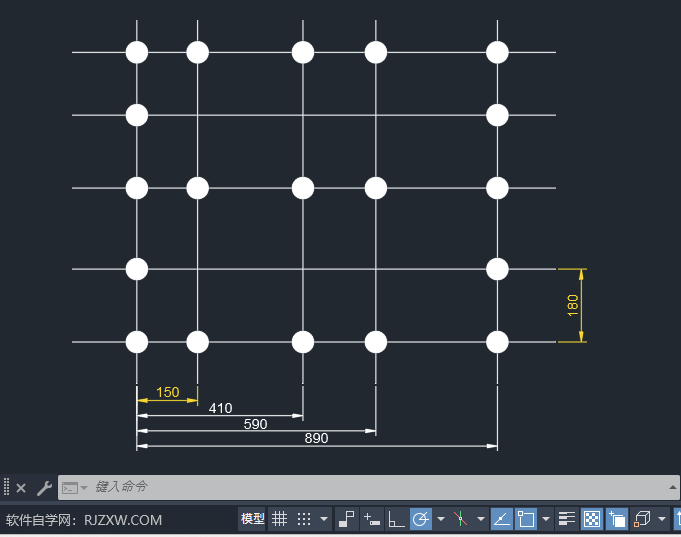

6、这样就进行了【基线】标注。

CAD基线标注如何使用第6步
