CAD2009建筑平面图尺寸标注教程

  • 资料大小:20 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-07-06 16:48
  • 发布作者:yoyo123
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
CAD2009建筑平面图尺寸标注教程

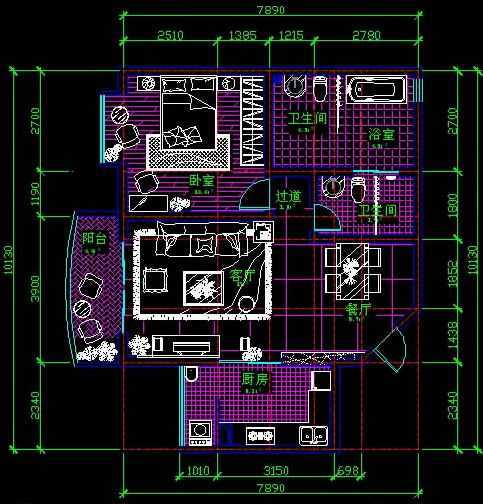

介绍: 以下内容为本教程的简单介绍,如需了解详细内容,请下载该教程。 内容简介:该教程讲述了运用AutoCAD2009对建筑平面图进行尺寸标注的过程。 主要知识点:线性标注和尺寸标注的应用,尺寸标注的夹点编辑等。 简要操作步骤: 在标注样式中,选择已经定义好的建筑标注样式,并将标注层置为当前图层。右击工具栏任意位置,调出标注工具栏,并将其调整到适当的位置。首先在AutoCAD2006中执行线性标注,然后执行连续标注,标注图形在竖直方向上的尺寸。然后用同样的方法标注图形在水平方向上的尺寸。继续运用线性标注和连续标注,标注图形其他尺寸。必要时开启正交模式,运用夹点编辑,调整尺寸标注的延伸线长度和尺寸线位置。
点击进入下载 (需要 0 积分)
