AutoCAD2009 范例实战教程

CAD2009绘制沙发和茶几教程

简要操作步骤：第一步：执行pl命令绘制蹬座轮廓，绘制沙发的座凳部分。第二步：执行x命令将绘制的蹬座轮廓分解。

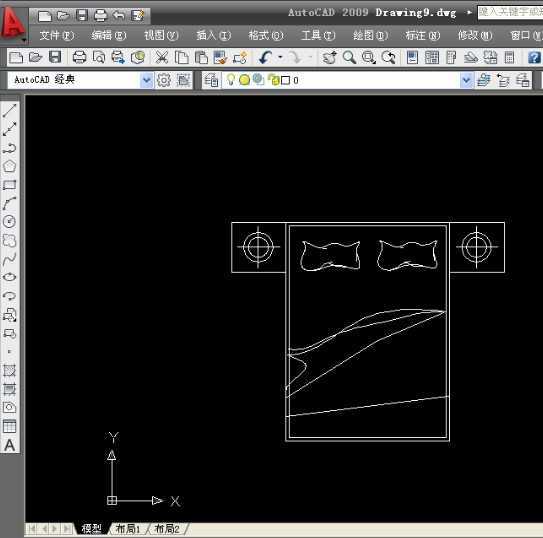

CAD2009绘制床和床头柜教程

简要操作步骤：第一步：执行REC命令绘制床的轮廓。第二步：执行SPL命令绘制枕头的轮廓。
CAD2009绘制灯具教程

简要操作步骤：第一步：绘制大灯，执行C命令绘制两个同心圆。第二步：执行L命令绘制两条相互垂直的直线。第三步：执行C命令绘制小灯。
CAD2009绘制阳台栏杆剖面图教程

内容简介：本练习将根据绘制的平面图和立面图的尺寸来绘制阳台栏杆剖面图。简要操作步骤：第一步：执行PL命令使用多段线绘制楼板结构。
CAD2009绘制阳台栏杆立面图教程

内容简介：该教程讲述了在AutoCAD 2009中阳台栏杆立面图的绘制方法。运用到的知识点有直线、矩形的绘制，图形的修剪、阵列，图线的偏移，对象捕捉的应用等。
CAD2009绘制阳台栏杆平面图教程

简要操作步骤：第一步：执行se命令打开草图设置对话框，绘制附属部分。第二步：设置多线样式。

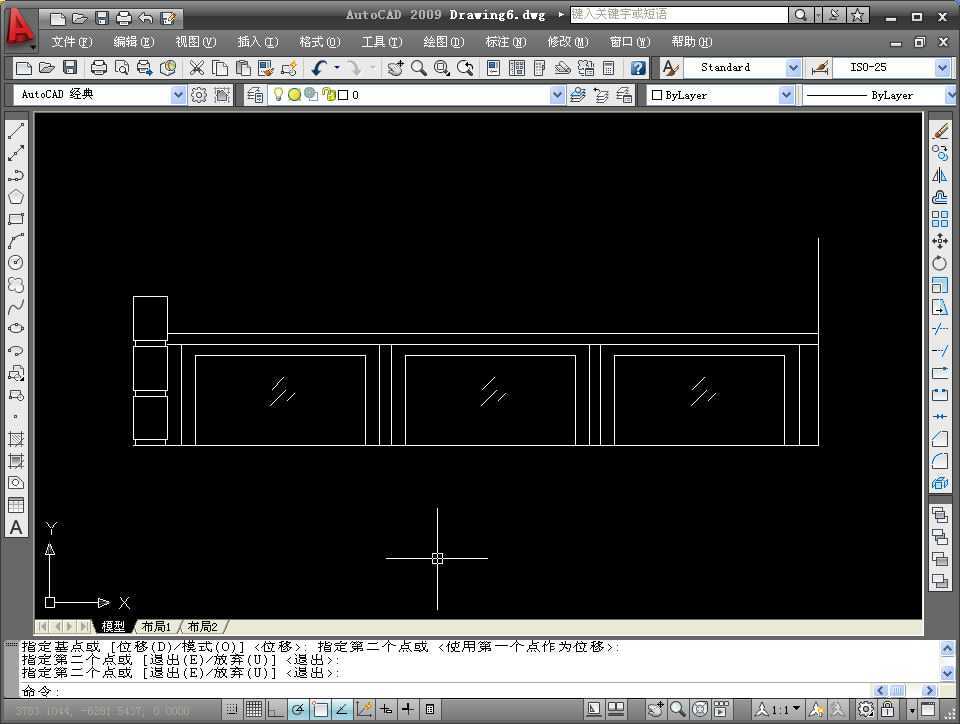

CAD2009绘制窗体立面图教程

内容简介：该教程讲述了在AutoCAD 2009中窗体立面图的绘制方法。其间涉及到的知识点有直线和矩形的绘制、图线的平偏移和修剪、图形的分解等。
CAD2009绘制窗体平面图教程

简要操作步骤：第一步：执行se命令，设置草图，确认勾选了中点和端点选项。第二步：执行矩形命令rec，绘制窗台。

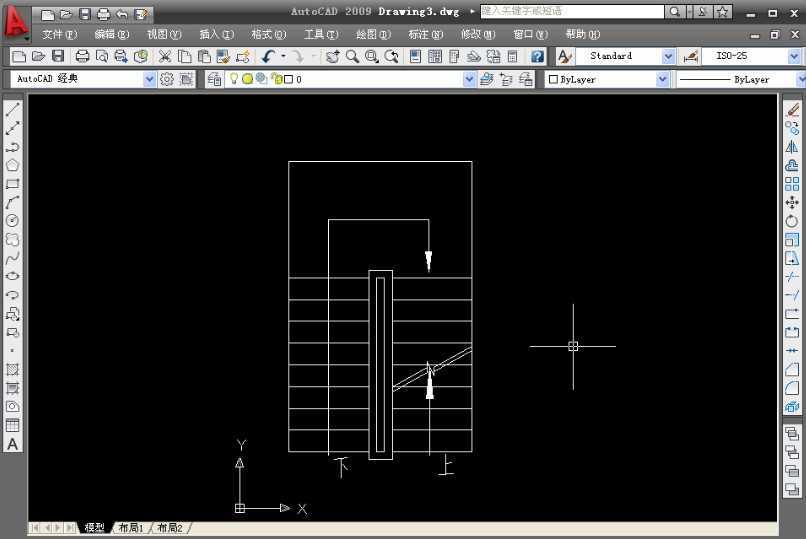

CAD2009绘制楼梯平面图教程

简要操作步骤：第一步：命令行中执行se命令，打开草图对话框。第二步：执行矩形命令rec，绘制栏杆。第三步：命令行中执行直线命令L绘制踏步。

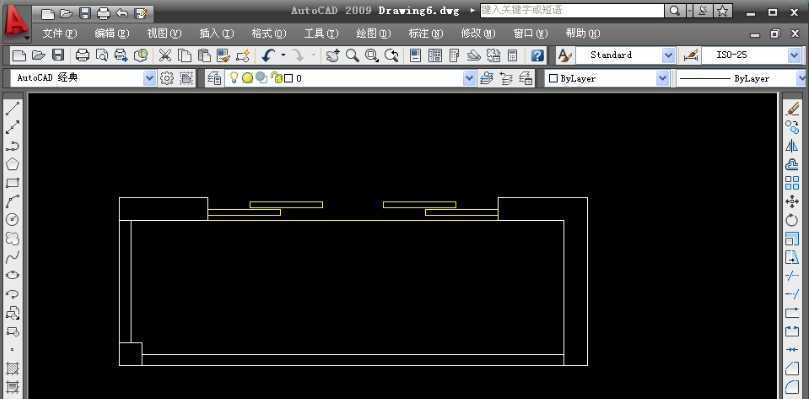

CAD2009绘制推拉门教程

简要操作步骤：第一步：执行se命令，打开草图设置。第二步：执行直线命令绘制门框线。第三步：命令行中执行REC命令绘制第一块门。
CAD2009绘制普通门教程

简要操作步骤：第一步：执行se命令，打开草图对话框。第二步：执行直线命令l，绘制门框线。第三步：执行REC命令绘制门。

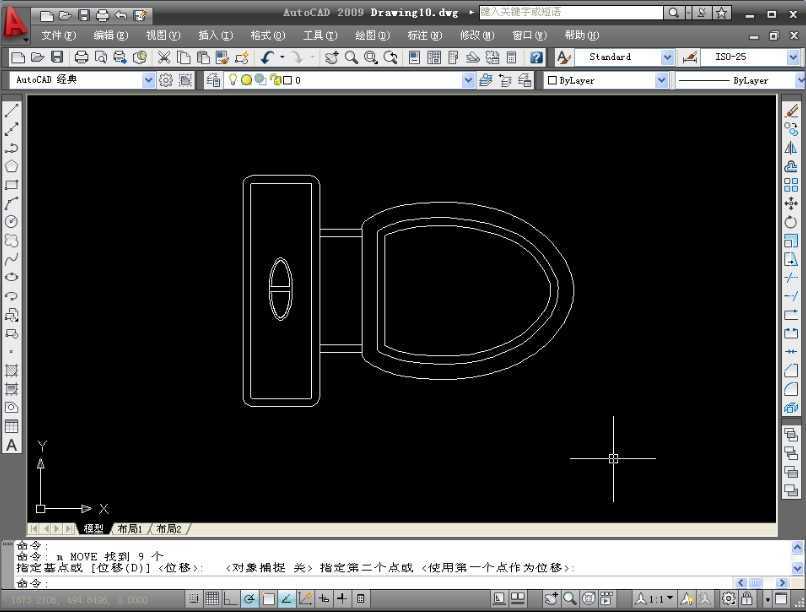

CAD2009绘制马桶教程

简要操作步骤：第一步：执行se命令，设置草图项目。第二步：绘制圆角矩形作为水箱。

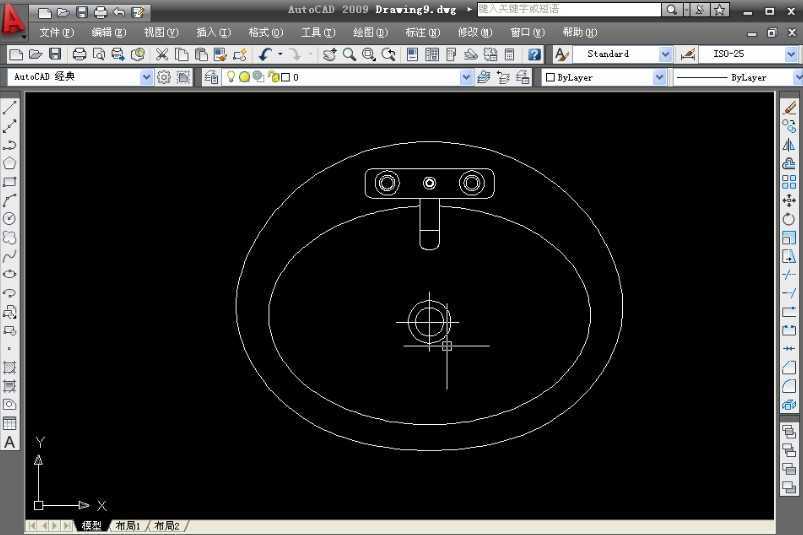

CAD2009绘制洗手池教程

简要操作步骤：第一步：命令行中执行SE命令，打开草图设置对话框。第二步：命令行中执行EL命令绘制椭圆弧。
CAD2009绘制洗衣机教程

简要操作步骤：第一步：命令行中执行SE命令，打开草图对话框。第二步：执行REC 命令绘制箱体。第三步：执行X命令分解矩形。
CAD2009绘制灶具教程

简要操作步骤：第一步：命令行中执行命令绘制灶台。第二步：命令行执行c命令绘制炉盘边缘。
CAD2009绘制冰箱教程

简要操作步骤：第一步：执行矩形REC命令绘制冰箱盖。第二步：执行直线命令L连接冰箱盖对角线完成冰箱盖的绘制。
CAD2009图形清理和重命名图层教程

简要操作步骤：第一步：打开图层控制栏上的下拉列表，查看图层。第二步：清理图层中不用的选项，执行purge命令打开清理对话框。
CAD2009修复图形教程

简要操作步骤：第一步：命令行中执行recover命令弹出选择文件对话框找到文件。第二步：打开文件对图形进行修复。
CAD2009查询点坐标教程

简要操作步骤：第一步：命令行中执行id命令。第二步：根据命令行提示，指定要查询的点。

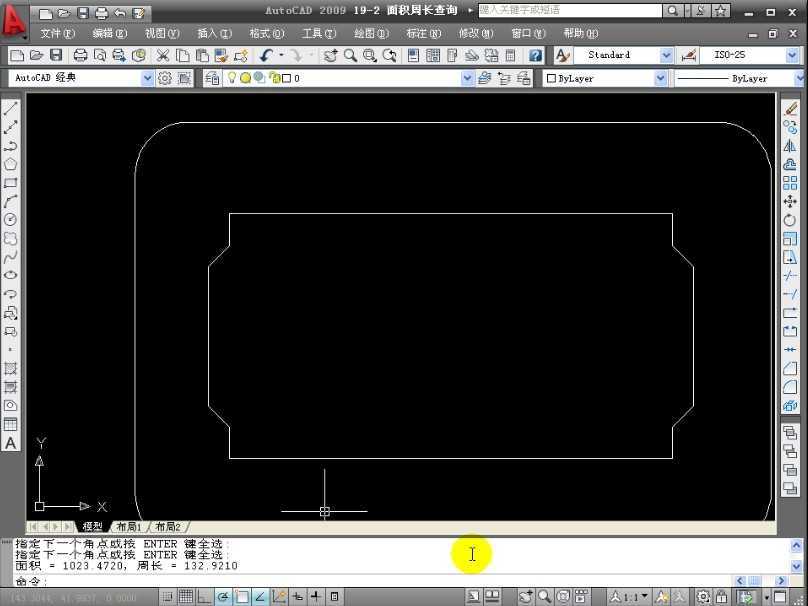

CAD2009查询面积及周长教程

简要操作步骤：第一步：命令行中执行area命令。第二步：根据命令行提示一次选择内部线条上的各角点。
