AutoCAD2009 范例实战教程

CAD2009查询距离教程

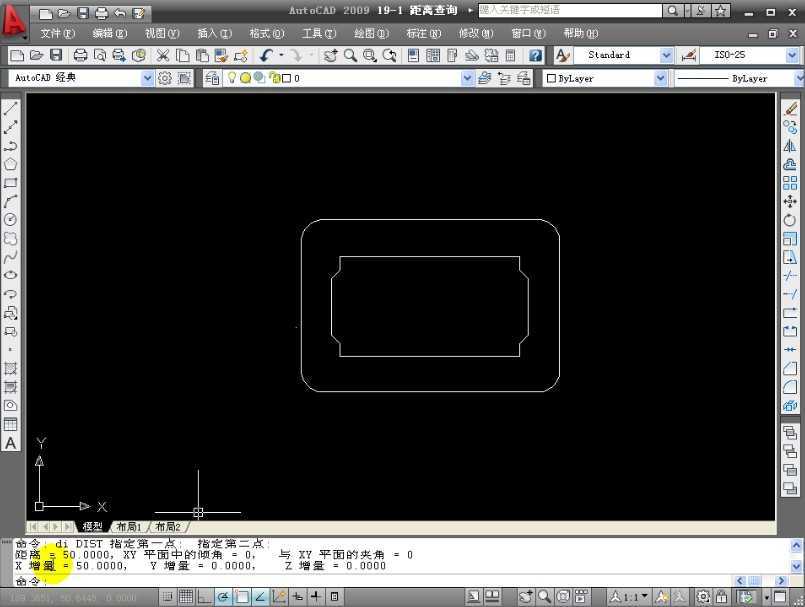

简要操作步骤：第一步：命令行中di命令，工具命令行提示指定点。第二步：命令行显示两点间的距离。
CAD2009设计中心的综合运用教程

内容简介：利用设计中心向当前文件添加内容并在此基础上绘制图形。对设计中心的主要功能进行综合练习。
CAD2009使用设计中心添加特性教程

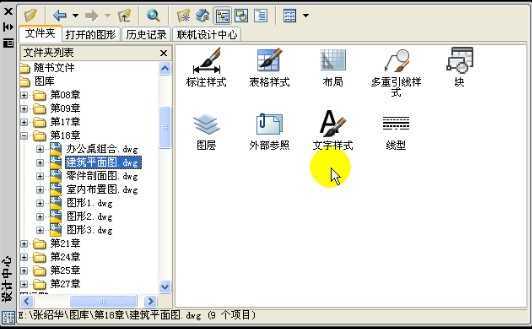

简要操作步骤：第一步：新建一个空白的图形文件。打开设计中心。第二步：单击面板上的文件夹选项卡。将其下拉列表中选择要添加的内容。
CAD2009附着外部参照教程

简要操作步骤：第一步：选择菜单栏上的插入菜单，找到外部参照面板。第二步：单击面板左上角的附着按钮，选择要附着的类型。
CAD2009标注室内平面图标高教程

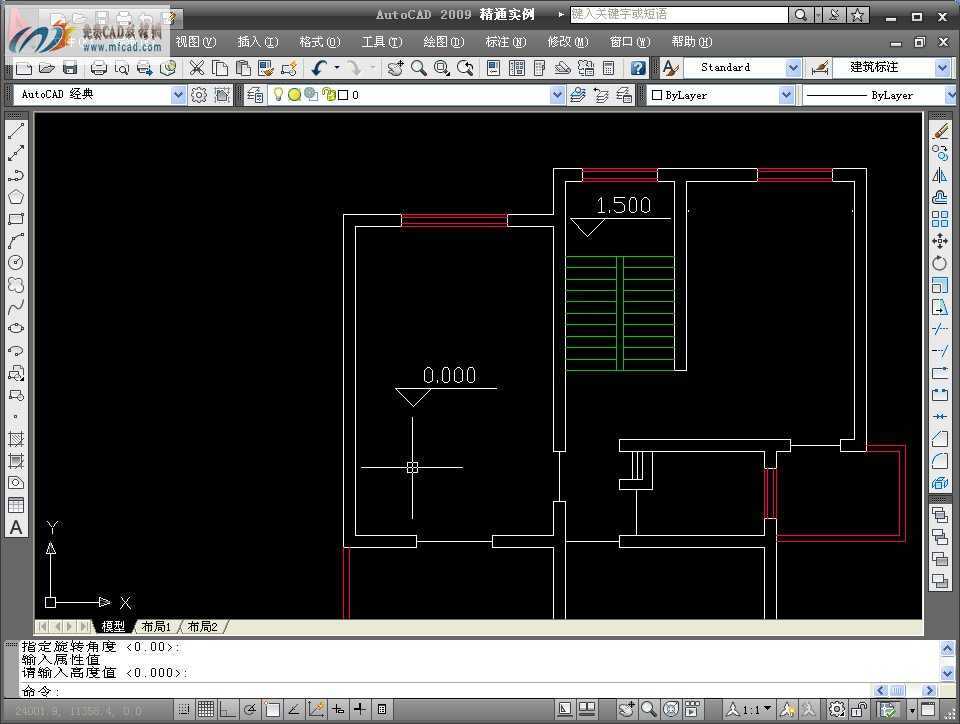

内容简介：该教程以在AutoCAD 2009中室内平面图标高为例，综合讲述了属性块的创建及插入方法。
CAD2009创建属性块教程

简要操作步骤：第一步：对素材文件的乔木图例进行块定义。第二步：执行w命令，对定义的块进行外部属性定义，完成写块操作。
CAD2009添加块属性教程

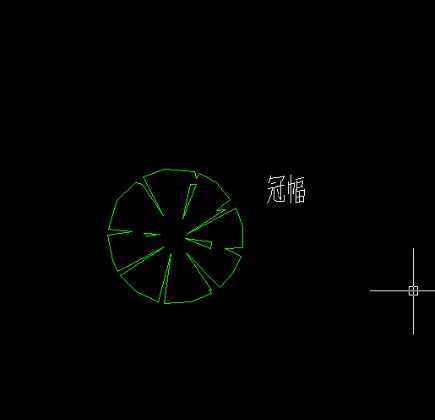

内容简介：本练习进行块熟悉的添加。为乔木图例添加冠幅属性简要操作步骤：第一步：打开属性定义对话框。
CAD2009插入块教程

第二步：根据命令行提示，为图块指定合适的位置和旋转角度。运用镜像命令，将图块复制至茶几图案另一侧。
CAD2009创建动态块教程

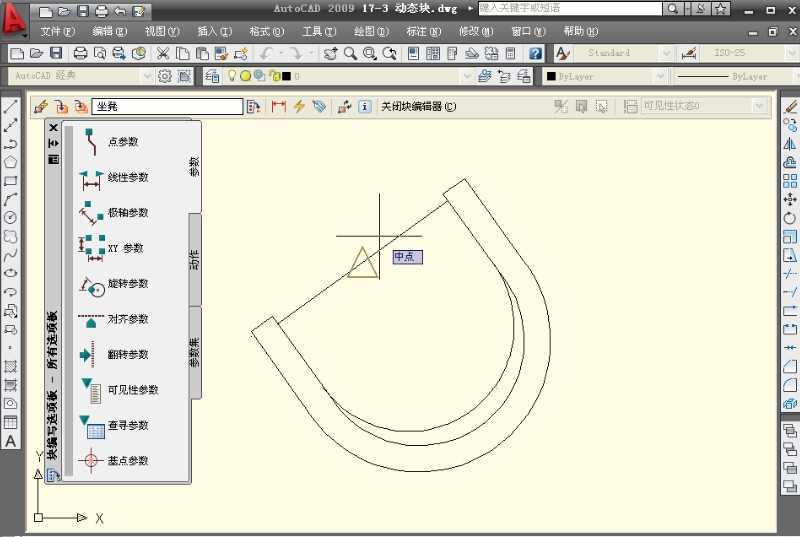

简要操作步骤：第一步：执行BE 命令打卡编辑块定义对话框。第二步：在块编辑面板里进行动态块的创建。
CAD2009创建外部块教程

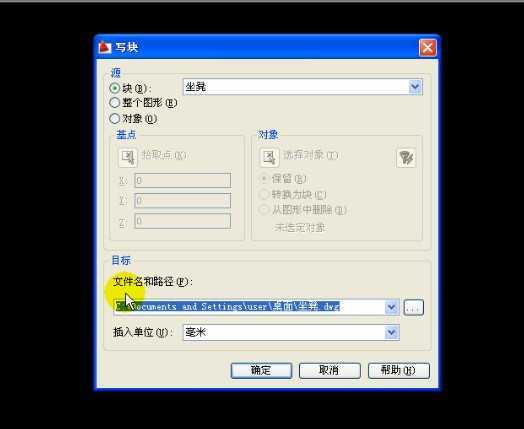

简要操作步骤：第一步：珍惜W命令打开写块对话框。第二步：在写块对话框里进行选择。
CAD2009创建内部块教程

简要操作步骤：第一步：命令行中执行B命令。第二步：打开块定义对话框。练习文件：配有练习文件但是本网站未提供下载地址
CAD2009倾斜面教程

简要操作步骤：第一步：执行修改，实体编辑，倾斜面命令。第二步：指定基点。
CAD2009旋转面教程

简要操作步骤：第一步：执行修改实体编辑，旋转命令。第二步：根据命令行提示选注要旋转的面。
CAD2009删除面教程

简要操作步骤：第一步：执行修改实体编辑，删除命令。第二步：根据命令行提示选择要删除的法兰轴面。
CAD2009偏移面教程

简要操作步骤：第一步：执行修改，实体编辑，偏移面命令。第二步：根据命令行提示选择油缸端盖的内壁。
CAD2009移动面教程

在AutoCAD 2009，执行修改—实体编辑—移动面命令，根据命令行提示，选择圆环体底面作为对象，按回车键确定选择，指定圆环的底面中心点作为基点，输入位移距离为5
CAD2009拉伸面教程

简要操作步骤：第一步：执行修改，实体编辑，拉伸面命令。第二步：根据命令行提示选择圆体底部进行拉伸。
CAD2009复制边教程

简要操作步骤：第一步：执行修改，实体编辑，复制边命令。第二步：根据命令行提示选择法兰的边对齐进行复制。
CAD2009着色边教程

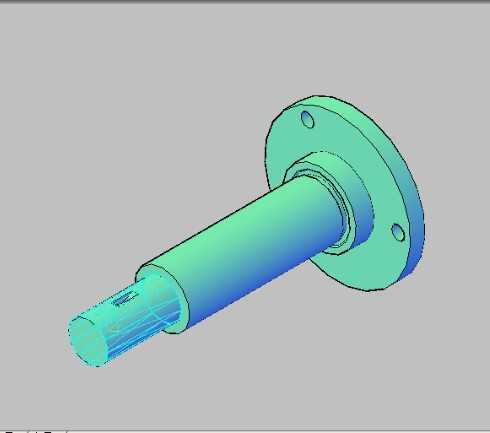

简要操作步骤：第一步：执行修改。实体编辑，着色边命令。第二步：选择外壳内壁边
CAD2009压印教程

简要操作步骤：第一步：执行修改实体编辑，压印边命令。第二步：根据命令行提示选择实体外壳。第三步：选择要压印的对象。
