CAD2010绘制正多边形、椭圆、椭圆弧教程

  • 资料大小:2.3 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-07-06 11:27
  • 发布作者:yoyo123
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
CAD2010绘制正多边形、椭圆、椭圆弧教程

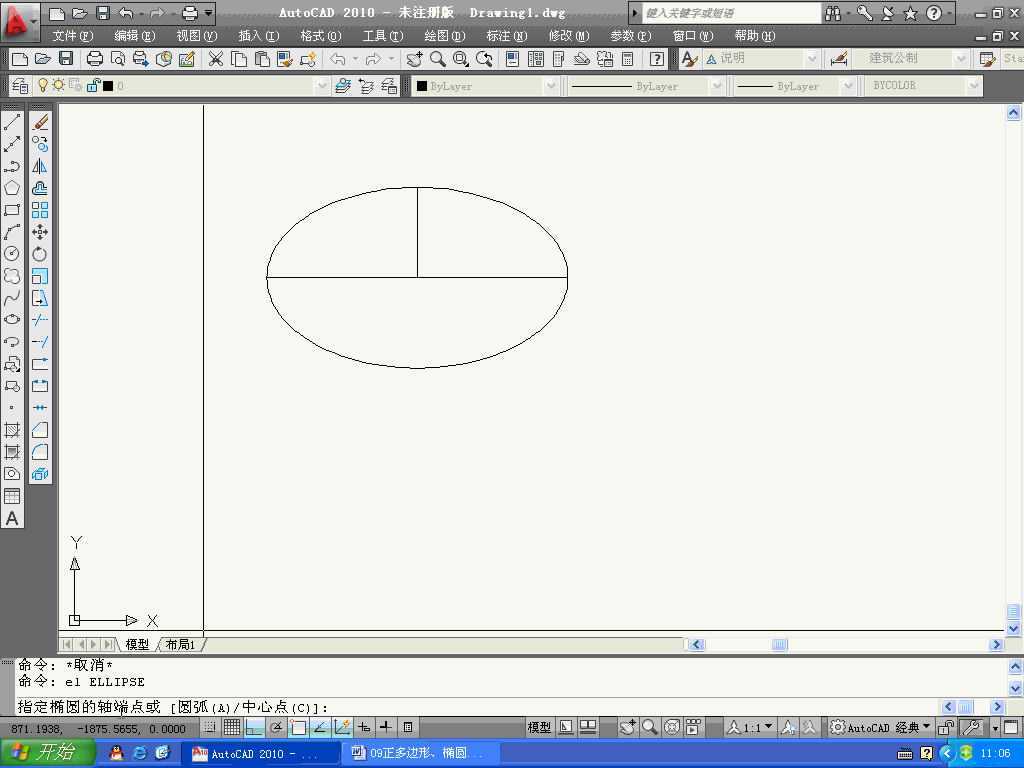

介绍: 内容简介:该教程讲述了在AutoCAD 2010中椭圆和椭圆弧的画法。涉及到的知识有直线的绘制,椭圆命令下圆弧选项、中心点选项和旋转选项的应用方法和含义,椭圆弧的绘制方法,主要知识点:椭圆的绘制方法,椭圆弧的绘制方法,旋转选项的含义。 简要操作步骤: 第一步:绘制一条长度为1000的直线,再绘制一长度为300的直线,两条直线垂直且平分。在AutoCAD 2010的命令行中输入椭圆命令的快捷键EL ,指定水平线的两个端点为两个轴端点,再指定另一条半轴长度为300。再绘制长度均为500的互相垂直平分的水平、竖直直线。再次执行椭圆命令,以水平线的两端点为第一个、第二个轴端点,指定另一个半轴端点为250,得到一个半径为250的圆,由此可见,圆是一种特殊的椭圆。 第二步:继续执行AutoCAD 2010中的椭圆命令,选择中心点选项,指定中心点,再指定轴端点和另一条半轴的长度。再次执行椭圆命令,选择旋转选项,指定绕长轴的旋转角度,得到一个椭圆。同时也解释了旋转的含义。 第三步:椭圆弧绘制,在命令行中输入快捷键EL,选择圆弧选项A,指定中心点、轴端点和半轴长度,最后指定起始点角度和终止角度。 其他信息: 音频: 有 练习文件:有
