CAD2005绘制弧形楼梯剖析线和箭头

  • 资料大小:2.43 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-07-04 15:05
  • 发布作者:yoyo123
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
CAD2005绘制弧形楼梯剖析线和箭头

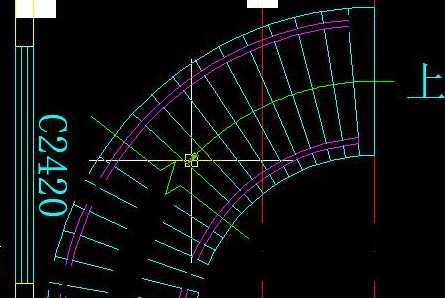

介绍: 视频简介: 本视频教程为autocad2005绘制弧形楼梯剖析线和箭头的具体步骤,这里详细的介绍了该绘制方法,希望对您有所帮助. 视频时长:06:00 视频内容: 1 将不可见线条设置成虚线 首先将圆形楼梯在剖析线出打断 然后选中下半部分的圆形楼梯,并将其线性设置成虚线 2 绘制箭头 使用偏移命令将圆弧偏移到适当的位 适当延长些圆弧 在圆弧的一端添加文字 在圆弧另一端只用直线添加箭头 箭头绘制好后为其填充适当的颜色
