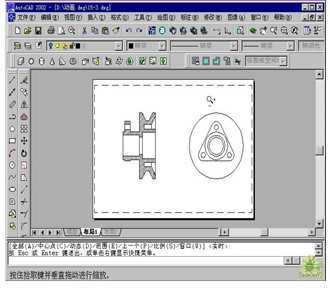

介绍: 本教程主要介绍的是autocad2002中利用三维模型创建剖视图的绘制。 基本操作步骤:第一步:切换到布局选项卡,进行页面设置,建立新的坐标系,调整视口的大小。 第二步:创建主视图,选择截面,分别指定剖切平面上的第一点和第二点。指定视口的中心。 第三步:创建二维投影图,利用左视图来绘制,最后对主视图进行编辑。 具体操作请见视频演示 其他信息: 音频:有 练习文件:无需练习文件,可以直接下载学习 软件界面:中文 时长:4分23秒
