CAD图形标注技巧方法,如何对图形进行快速标注呢

 下面给小伙伴们介绍的图形怎么标注的方法与步骤,下面老师就简单的画一个矩形进行演示操作,方便大家好理解些~

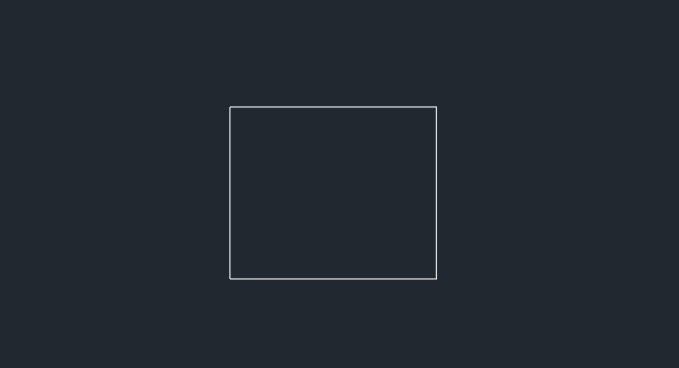

1、打开CAD2019软件,绘制一个矩形出来,效果如下:

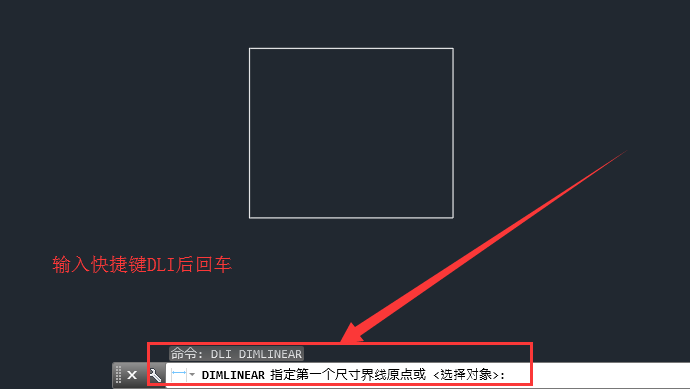

2、在命令行输入直线标注快捷键DLI后回车,命令行提示指定第一个尺寸界线原点,效果如下:

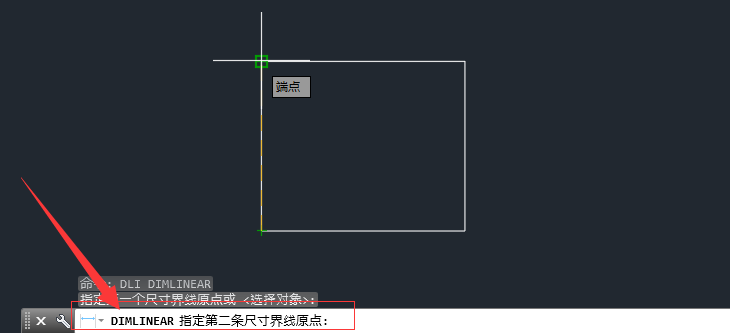

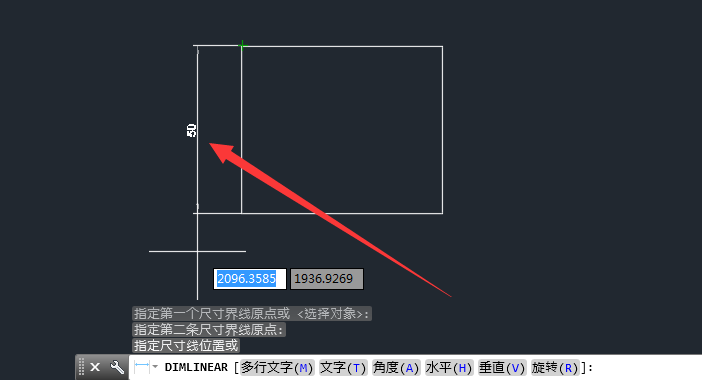

3、接下来在命令行提示指定第二个点,示例图如下:

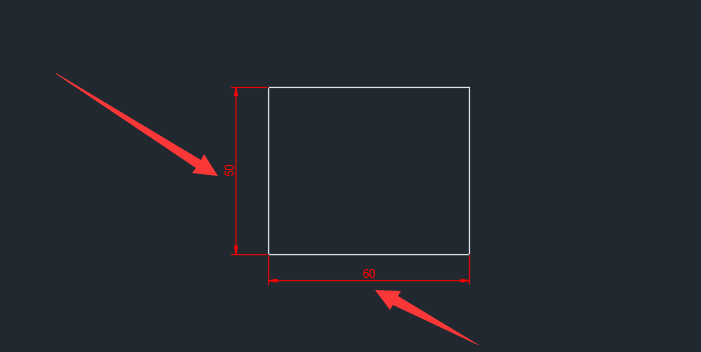

4、 然后标注的尺寸出来,效果如下:


整个操作下来很简单,比较适合新手小白学习下,有什么问题可以直接找客服老师
