CAD必备插件,快速坐标标注,让你飞速提升画图效率

 我们在绘图过程中,总要进行坐标标注,如果点不多的话我们可以一个一个慢慢查询进行标注,如果太多了怎么办,这个时候我们就需要一个小插件进行快速标注坐标

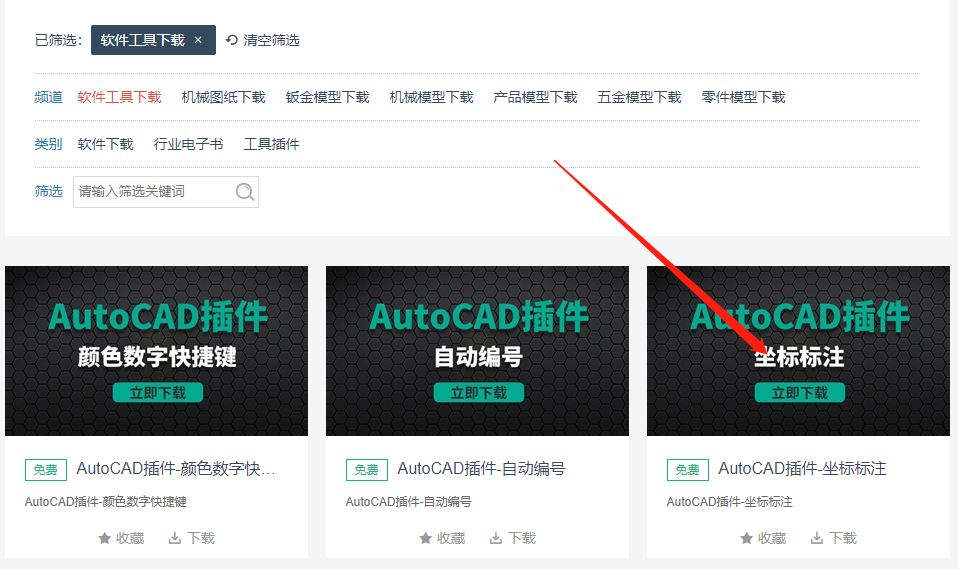

1、首先,在下载软件工具下载处找到(坐标标注插件)并下载好,如下图所示:

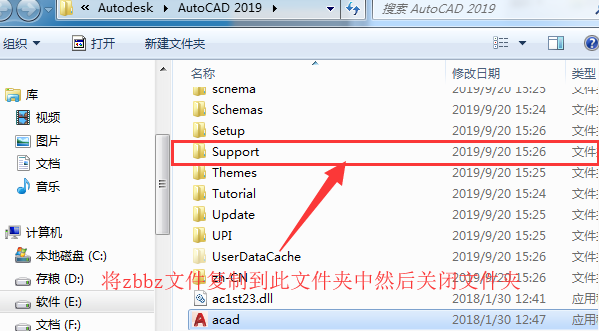

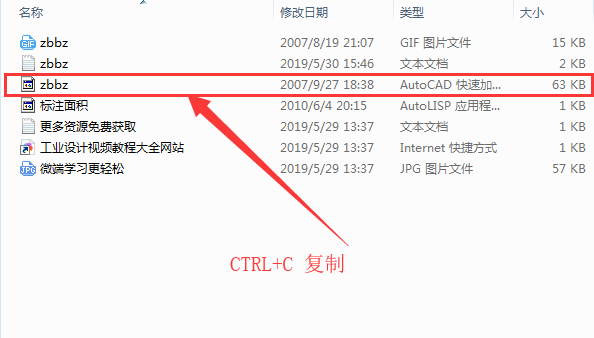

2、解压好坐标标注插件之后,将它复制到CAD的安装目录下的Support文件夹中;

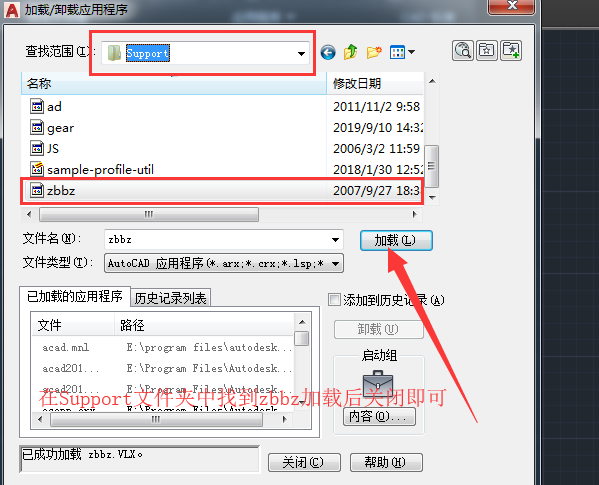

3、然后打开CAD软件,在绘图状态下输入命令“appload”,并调出程序加载窗口;然后在弹出的对话框中找到Support文件夹下的坐标标注插件点击加载,看到窗口左下角显示“已成功加载”后关闭窗口;


4、在CAD中随意绘制一个矩形,输入命令“zbbz”回车,调出坐标标注设置窗口,坐标系选择“当前坐标”其余选项不变,点击确定,这个窗口只有在第一次执行“zbbz”命令时需要设置;

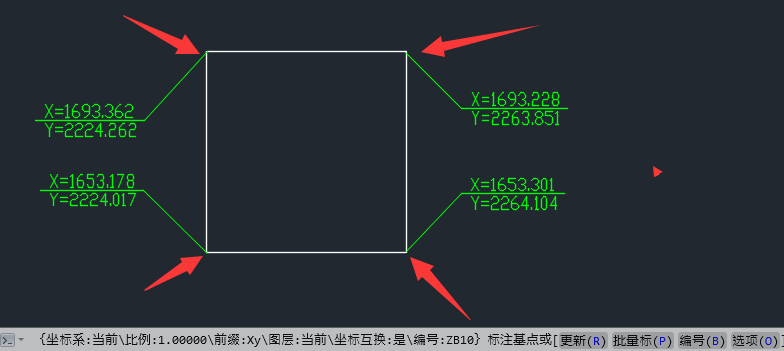

5、设置完坐标属性后在绘图区随意点击一个点,然后移动鼠标就可以看见该点的坐标标注。这就算完成了
