在AUTOCAD中很多人不会使用“旋转”命令中的“参照”。下面我为大家讲一下详细的步骤。

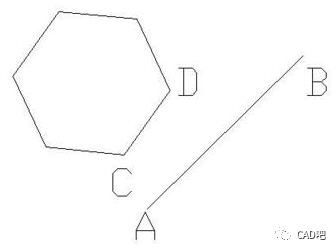

1.第一步，打开CAD软件，，我下面以“六边形”和“一条直线”为例，进行旋转——参照的操作。在CAD中画出一个六边形，和一条直线，我们的目的是使六边形的一条边CD的倾斜度和线段AB的倾斜度相同。
2.第二步，移动“六边形”使CD与AB相交与E点。(这里强调一下，只有相交才可以用参照命令)
3.第三步，先输入旋转命令“RO”然后，“回车”，然后根据提示“选择对象”即选择“六边形”、回车。根据左下方

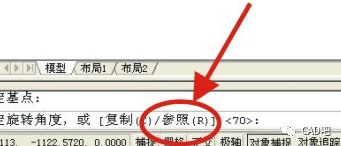

4.第四步，选择“基点”即交点“E”,然后，根据左下角命令栏的提示，输入“R”回车，

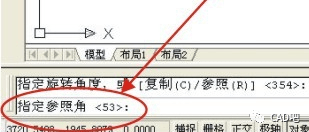

5.第五步，根据提示选定“参照角”，我们选择CD上的任意两点。

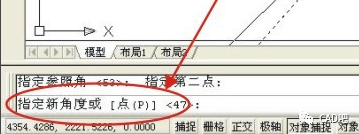

6.第六步，根据命令栏的提示“指定新角度”，我们点击AB线段上的点，即可。

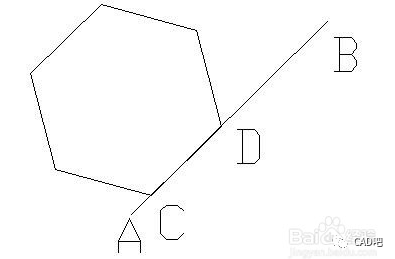

7.这时，我们就把CD边的倾斜度，旋转和线段AB的倾斜度一样了。
