CAD分解图块后,对象消失了怎么办?根本原因:图元所在图层问题

近期有同学遇见这样一个问题

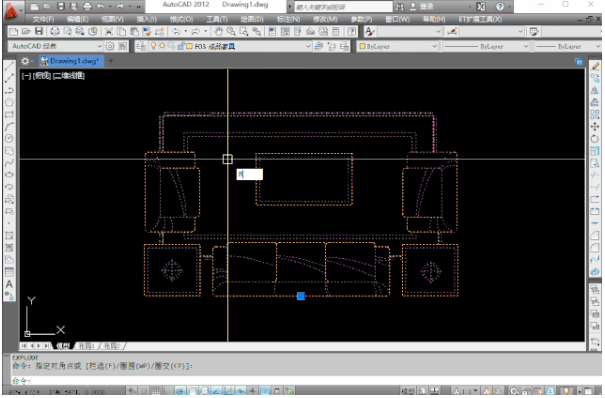

就是使用X分解图块后

分解后的对象却消失不见了


▲难道是CAD出BUG了吗?

解决方案

原因分析

出现这个问题的根本原因是图块分解后的图元所在图层问题

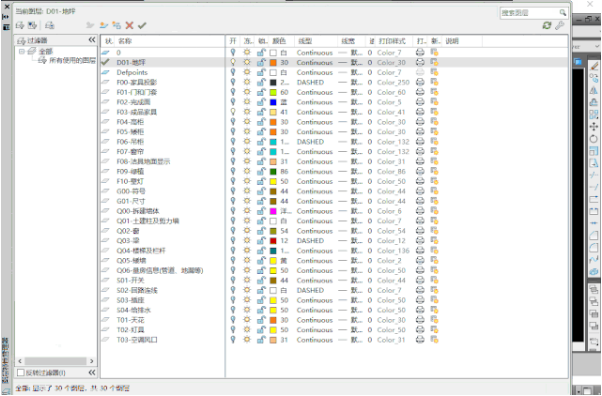

直接使用“X”命令分解后的图元不会自动位于当前图层、而是位于制作图块时所在图层,所以只要检查图块内部图元所在图层是否被关闭即可

解决方案

第一步:输入“U”返回上一步将图块显示出来、然后选择图块输入“BE”进入块内部观察图元所在图层、如下图动画所示:


▲正常情况下图块都是在“0”层制作的

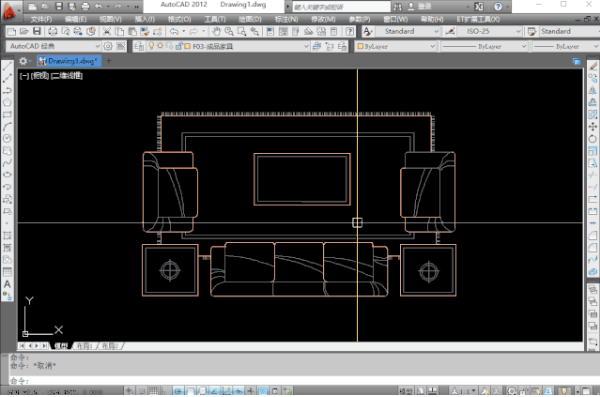

第二步:将图块内部图元所在图层打开/解冻后重新X分解即可、如下图动画所示:


▲按住图片保存到手机中可以放大查看
