标注文字和线条重叠,导致图纸打印后看不清尺寸数值,怎么办?

近期有朋友咨询这样一个问题

就是经常出现标注文字和线条重叠

导致图纸打印后看不清尺寸数值

图文教程

标注文字加遮罩

对于这位朋友的问题、我们可以通过给标注文字加遮罩来实现标注数值不被遮挡的效果、设置方法也非常简单、只需要修改一下标注样式即可

操作步骤:

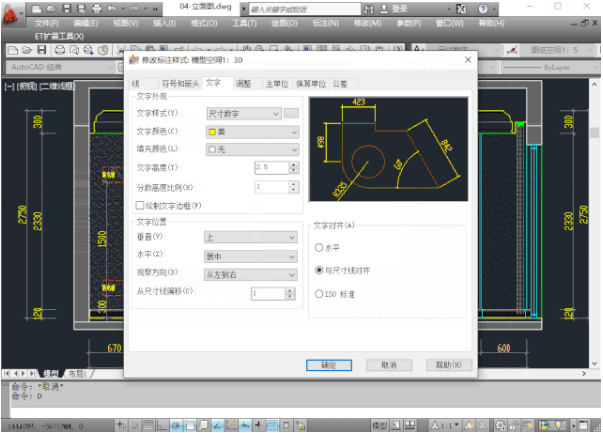

在CAD中输入“D”标注样式命令、选择要添加遮罩的标注样式、点击修改后将文字选项中的填充颜色改为“背景”即可、如下图动画所示:


▲ 按住图片可以保存到手机中放大查看

▼▼▼

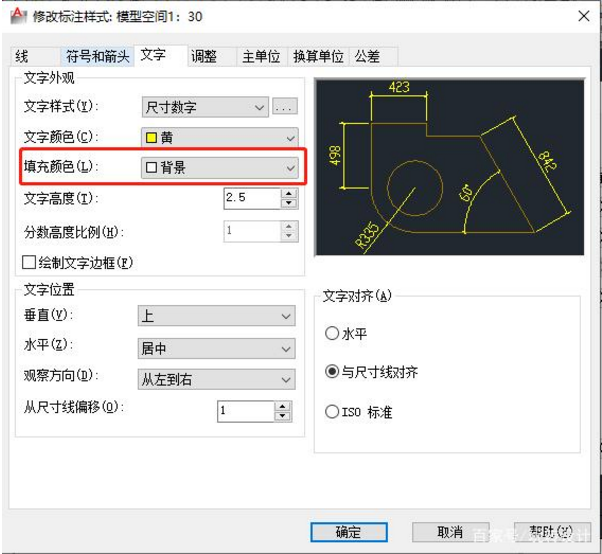

以下为标注样式设置界面


▼▼▼

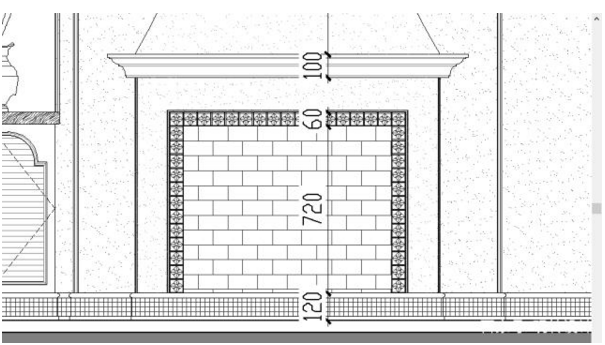

以下为标注样式修改后的打印预览效果、如下图所示:


▲ 此设置适合大空间标注、小空间容易将线条全部遮挡

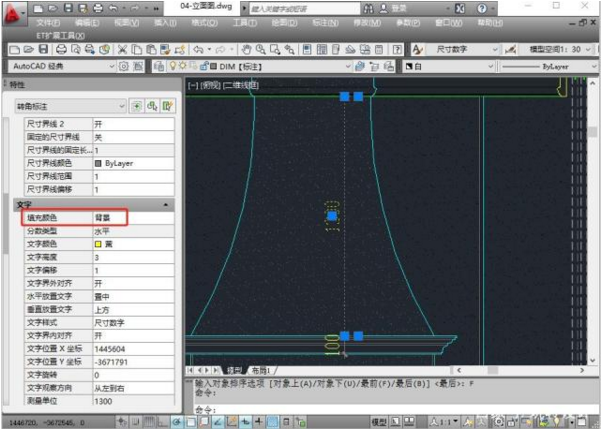

除上述通过标注样式将所有标注文字统一加遮罩外、我们也可以通过特性选项版单独给个别标注添加文字遮罩、如下图所示:


▲ 选择标注、将特性中的填充颜色修改为“背景”
