CAD打断的快捷键是什么?CAD打断快捷键

经常看到会有人问CAD打断的快捷键是什么?CAD打断快捷键怎么用?下面,

CAD打断的快捷键:

浩辰CAD软件中CAD打断命令是:BREAK,快捷键:BR。

CAD打断快捷键应用实例:

下面以矩形为例,介绍详细的操作步骤:

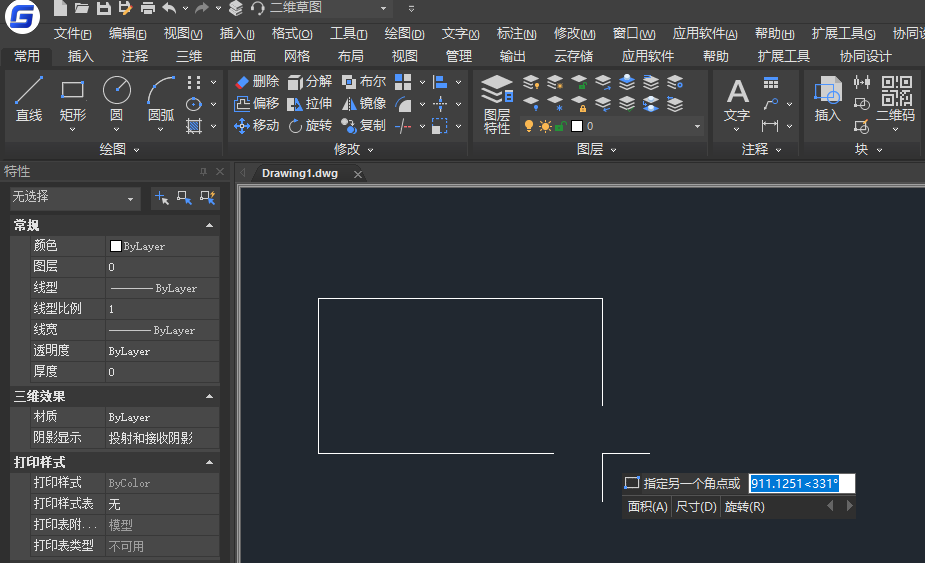

1、打开浩辰CAD软件,然后绘制一个矩形。

CAD打断的快捷键是什么?CAD打断快捷键

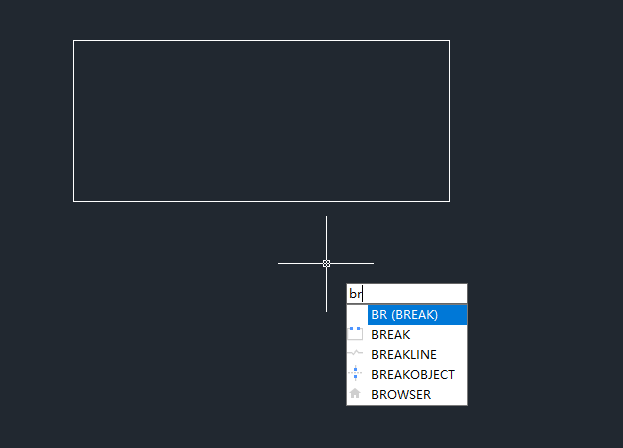

2、输入CAD打断快捷键:BR,按回车键确认。

CAD打断的快捷键是什么?CAD打断快捷键

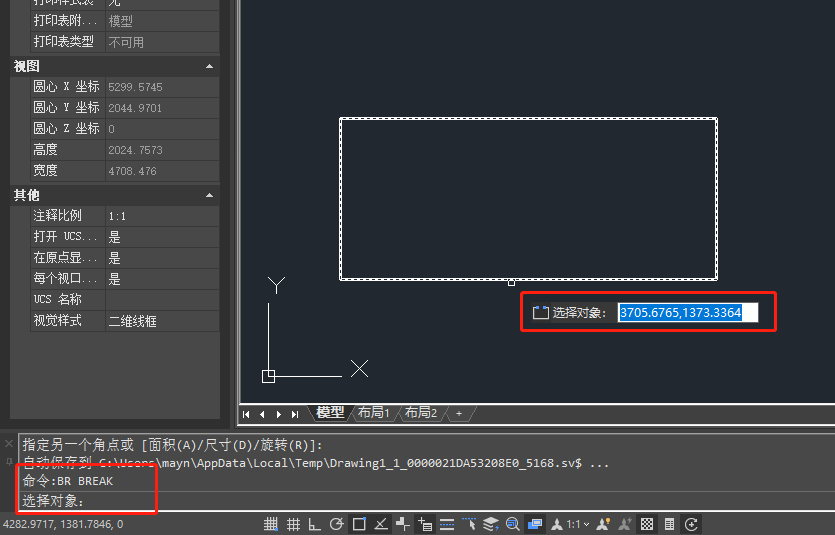

3、执行命令后根据提示,在绘图区域选择对象,即刚绘制的矩形。

CAD打断的快捷键是什么?CAD打断快捷键

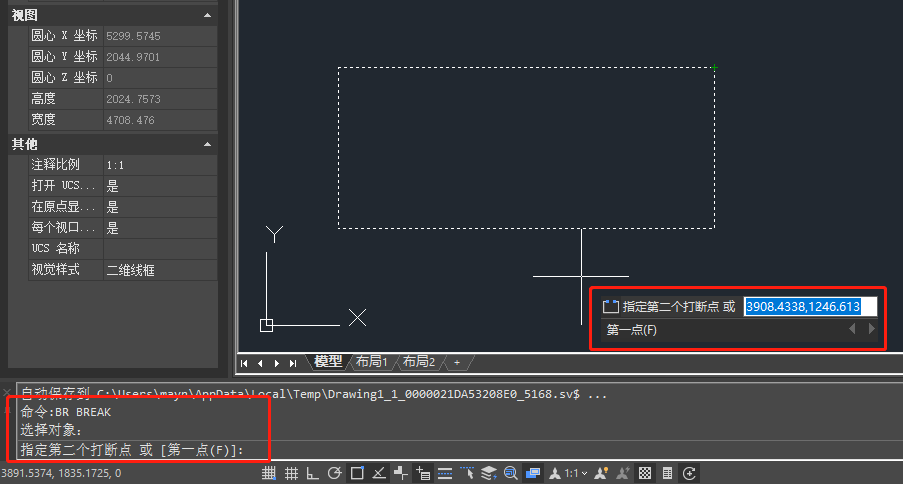

4、此时命令行会提示指定第二个打断点或[第一点(F)],此处可以继续指定第二个打断点或重新指定第一个打断点。

CAD打断的快捷键是什么?CAD打断快捷键

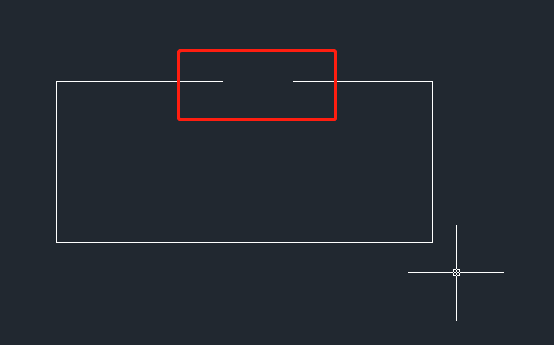

5、指定打断点后即可将矩形从指定点处打断。

CAD打断的快捷键是什么?CAD打断快捷键

注意:在浩辰CAD软件中使用CAD打断快捷键命令切断被选取的对象时,一般是切断两个点之间的部分。当其中一个点不在选定对象上时,系统将选择离此点最近的对象上的一点为切断点之一;若选取的两个点在同一位置,可将对象切开,但不删除某个部分。
