CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，进行绘制图纸时，特别是建筑工程的图纸，都会需要进行详细的标注，那么CAD制图中圆及圆角怎么标注？很多朋友不知道圆应该如何操作，所以这里来给大家分享方法。
方法/步骤
第1步

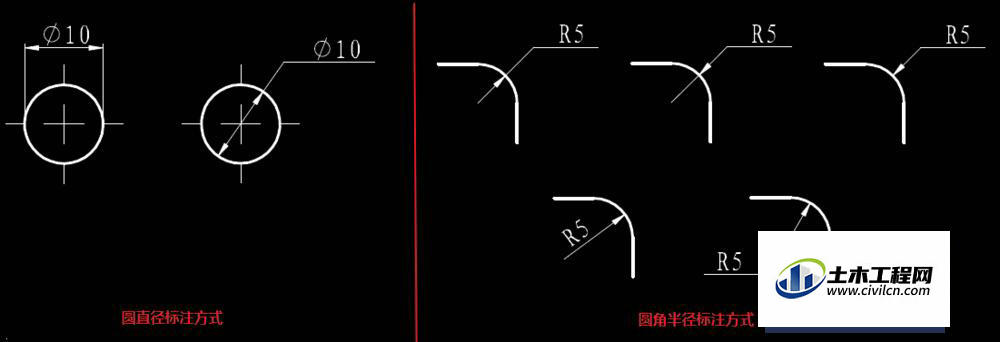

常规标注方法。常规圆标注直径，圆角标注半径的方法如图。
第2步

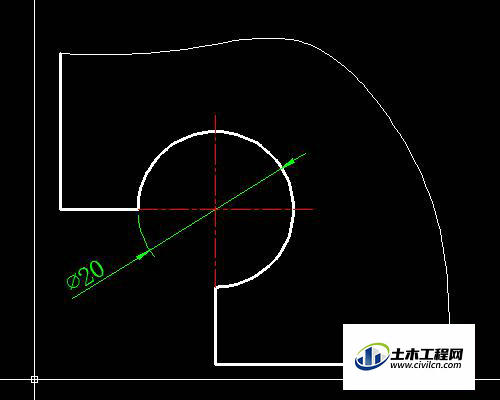

超过1/2圆应标注直径。如图，当圆弧超过1/2圆的时候，应标注直径而非半径。
第3步

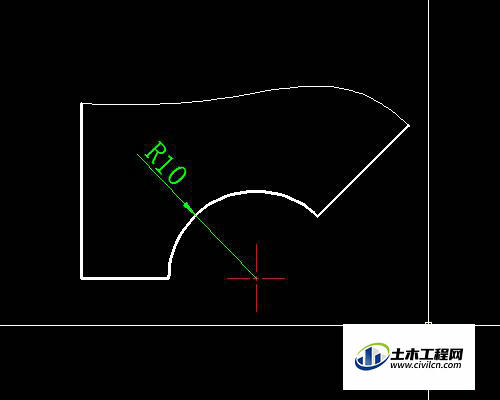

小于1/2圆的圆弧则标注半径。如图，当圆弧不足圆的1/2时，应标注半径而非直径。（一般情况下，半圆标注半径）
第4步

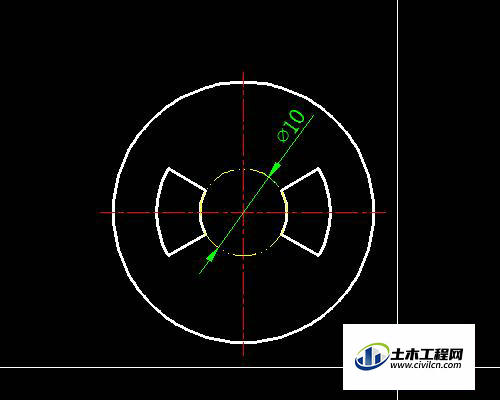

同一圆周上的多段圆弧标注直径。有一种特殊情况，在同一圆周上面分布的多段圆弧，即使总和没有超过1/2圆周，也应该标注直径，如图所示。
第5步

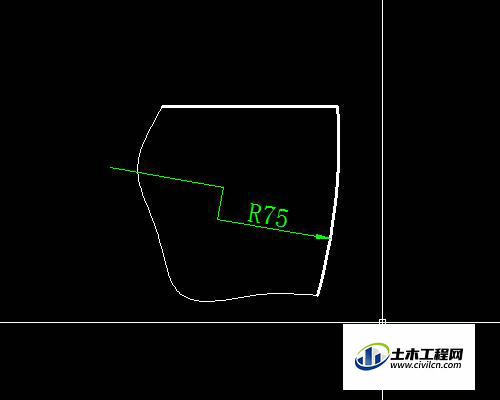

当圆弧的半径过大，在图纸的范围内无法标注其圆心位置时，可以采用折弯线标注半径的方式，如图。
温馨提示：
以上就是关于“CAD制图中圆及圆角怎么标注？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
