相信有很多小伙伴在使用CAD的时候会遇到很多还未尝试绘制过的线条，比如CAD中的立面雨水管线，那么今天本文内容主要以CAD2014版本为例，给大家演示CAD中怎么绘制立面雨水管线的方法，希望本文对大家有帮助，感兴趣的小伙伴可以关注了解下。
方法/步骤
第1步

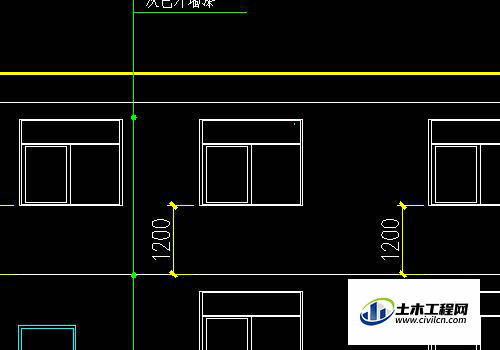

立面雨水管线是设置在建筑的立面上的，我首先打开一个建筑的立面图。
第2步

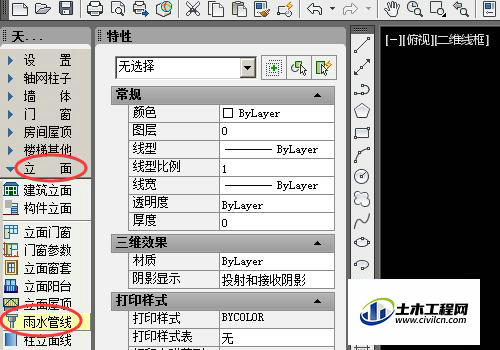

首先在打开的图纸中点击左侧工具栏中的立面--雨水管线。
第3步

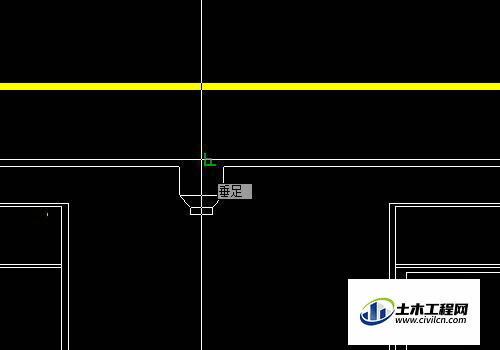

然后在绘图区域中的建筑立面图中找到雨水管的最上放点击确定左键位置。
第4步

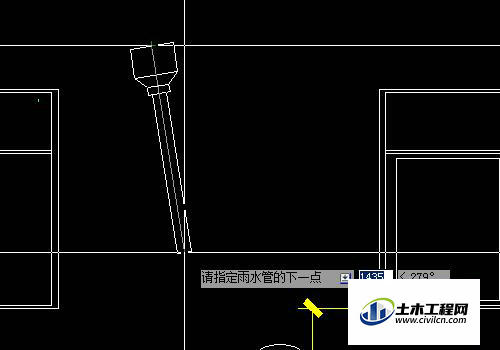

点击左键确定上口位置后我们往下移动鼠标来确定雨水管的 长度，为了使雨水管垂直我们可以打开正交。
第5步

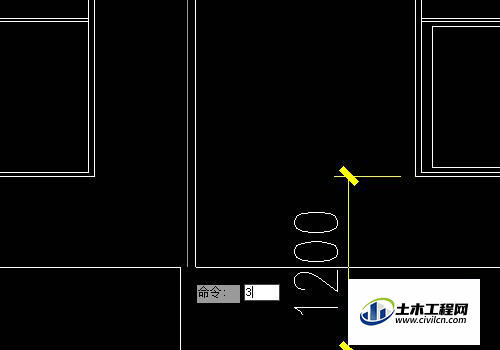

雨水管的长度可以用鼠标移动来设置也可以在动态输入中直接输入长度来确定，如果雨水管是直的可以点击左键后再次点击右键来完成输入，如果是有弯曲的可以点击左键后继续点击左键来设置弯曲的部分，知道完成后点击右键确定。
第6步

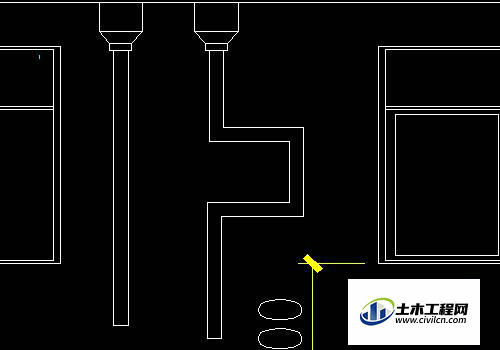

这是完成后的雨水管。
温馨提示：
以上就是关于“如何用CAD绘制立面雨水管线？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
