怎么用CAD测量并且计算图形面积?

 CAD是目前比较专业的绘图软件之一,拥有非常强大的功能可供使用,让用户能够绘制出精确的图纸作品。CAD中还能够直接计算面积和周长的功能,不管图形规则还是不规则,所以用CAD如何测量并计算图形面积?那么下面来告诉大家这些工具的使用吧!

方法/步骤

第1步

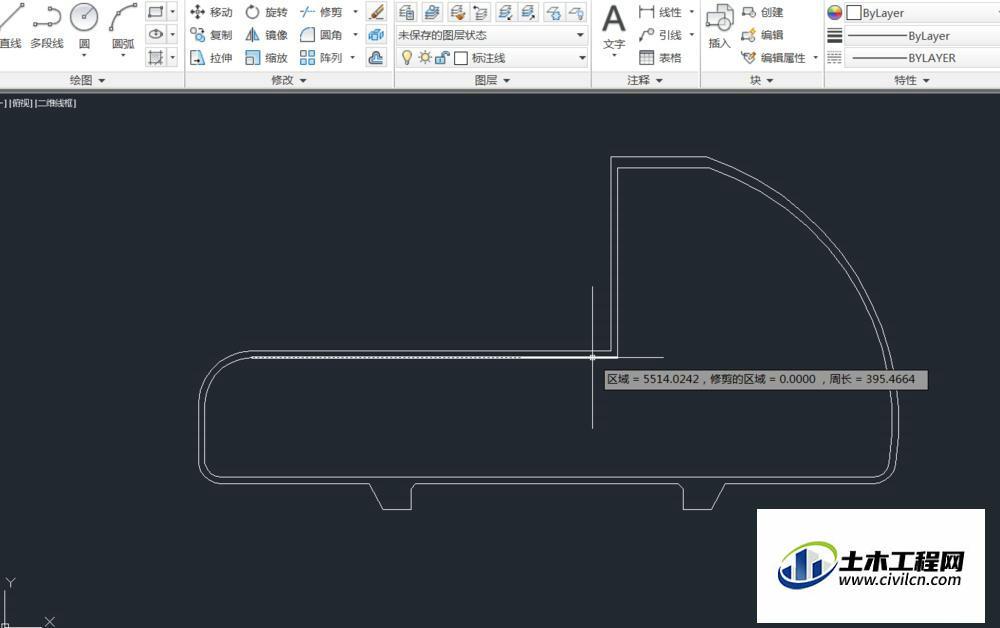

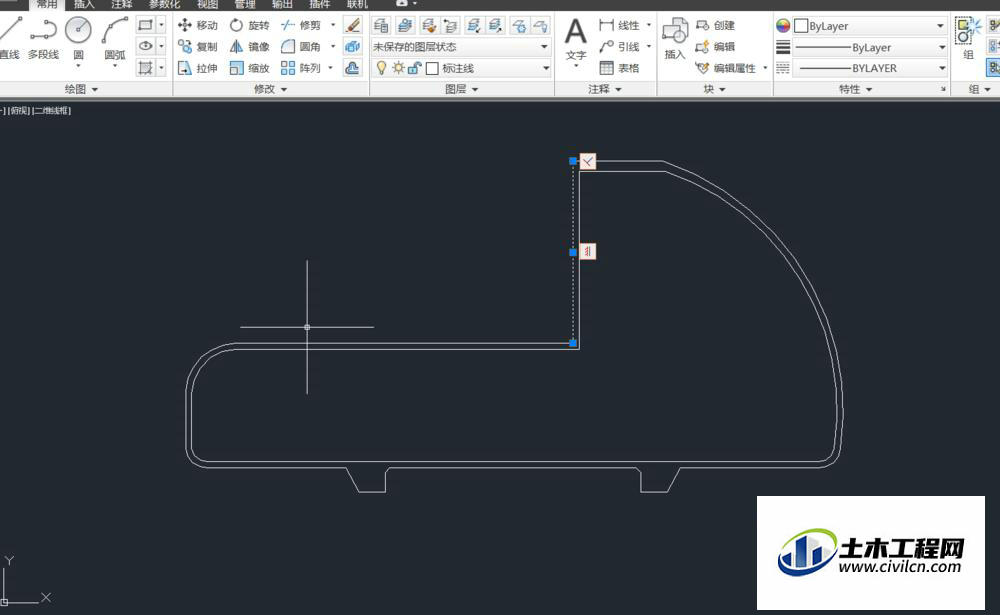

这是小编画的一个不规则的图形,现在我们测量外环的面积和内环的面积,两个面积相减就是截面的面积。(扩展一下:假如这个物体一米长,我们还能计算出它的质量。)首先,小编点击外环的一条直线,发现他是单独的。


第2步

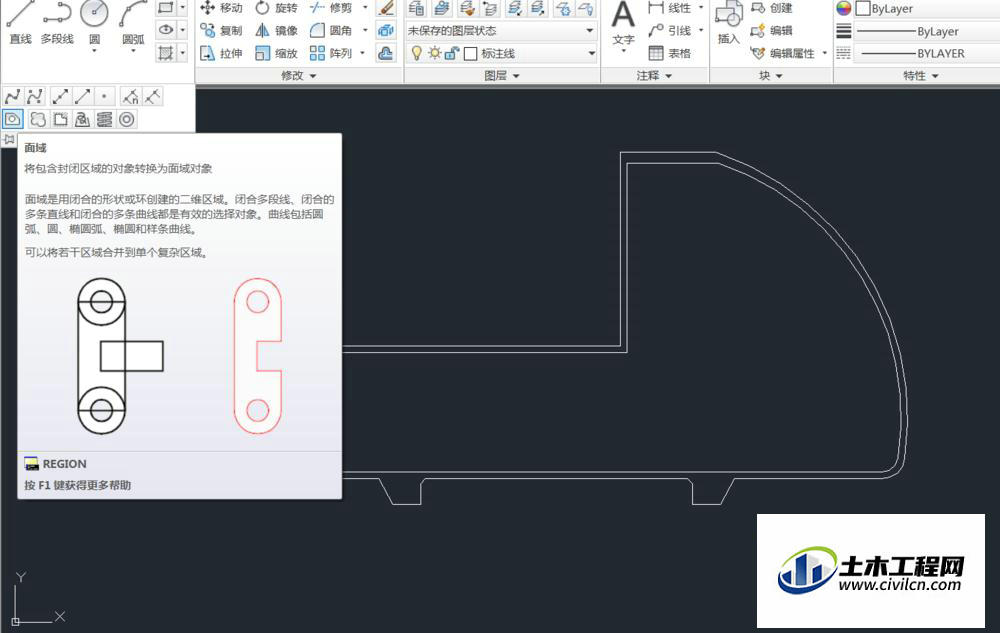

然后,点击面域命令,或者输入快捷键region,提示选择对象。


第3步

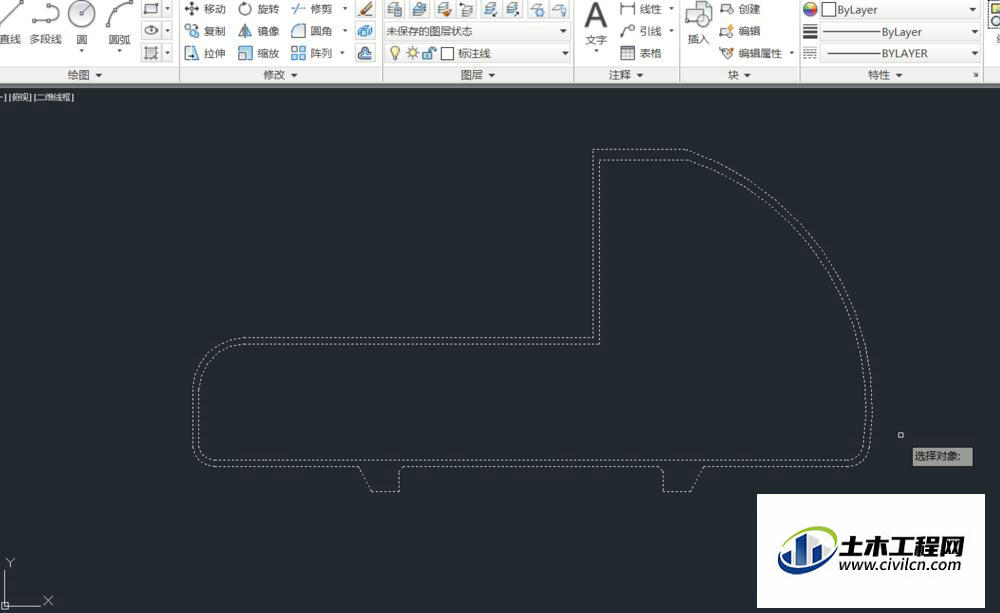

框选所有图形,成蚂蚁线状,最后点击回车。


第4步

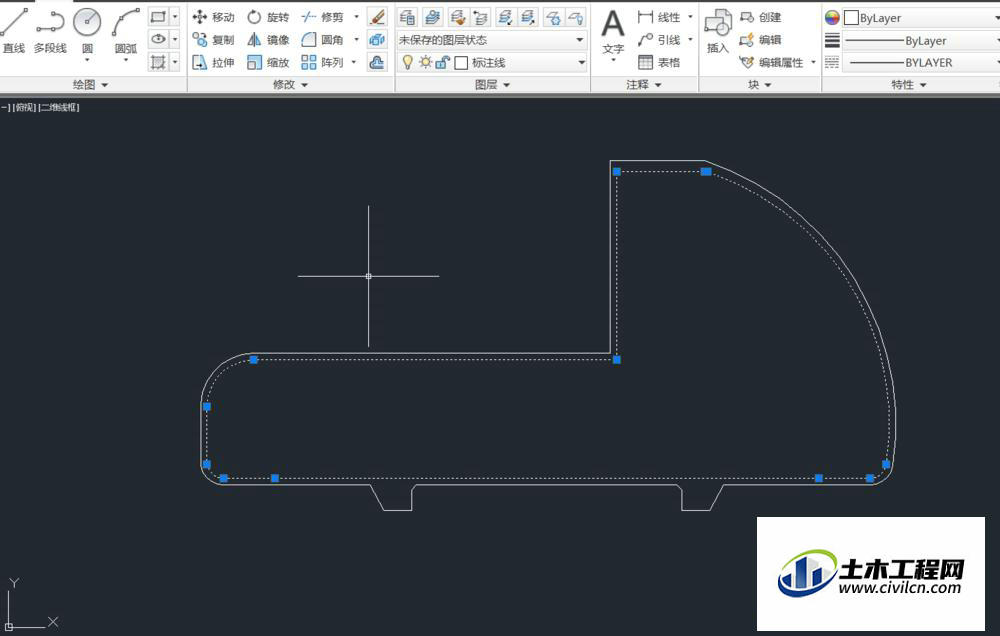

此时,我们再点击一条直线,发现图形已经成为一个整体,此为制作面域。


第5步

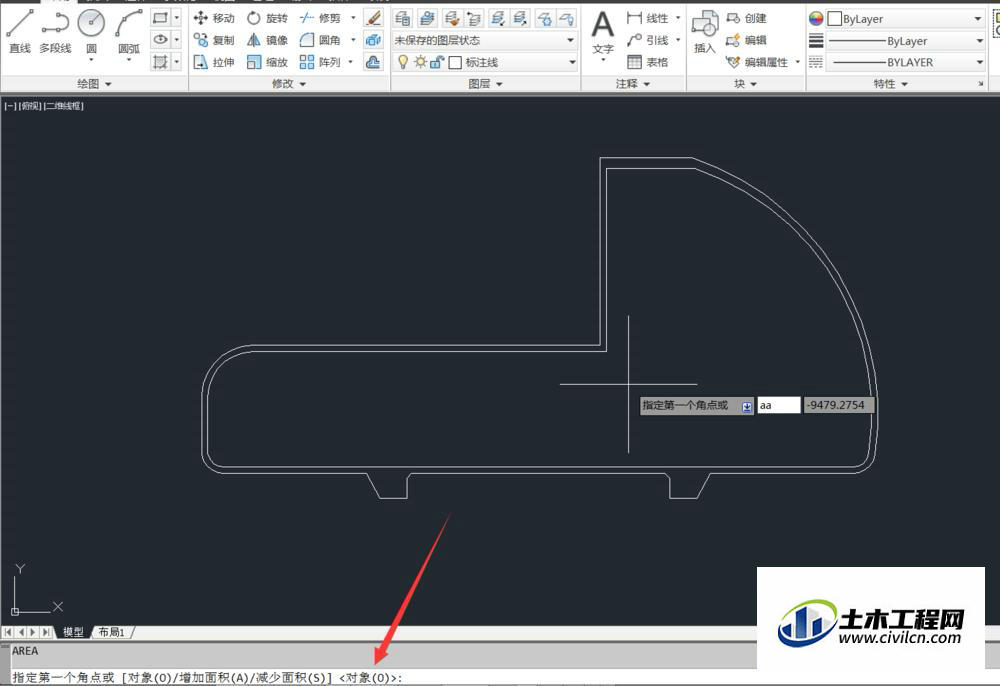

然后计算面积,输入快捷键aa,左下角有提示,我们输入命令o。


第6步

最后选择对象,小编这里点击内环,发现有提示,这里区域就是面积,单位为平方毫米,并且周长也有显示。


第7步

同样的步骤,计算出外环的面积,相减就是截面的面积。然后面积乘以一米的长度就是体积,体积乘以密度,就是质量。(这里的面积是672平方毫米,假设材质是铝,密度为0.27,最后计算出一米的质量为1.81kg。)
