CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，绘制一些建筑、或者一些线路的功能图，通过绘图来让我们的布局更加的合理，那么CAD通信传输设备工程中方形孔洞怎么画？下面来分享自己的方法给大家参考。
方法/步骤
第1步

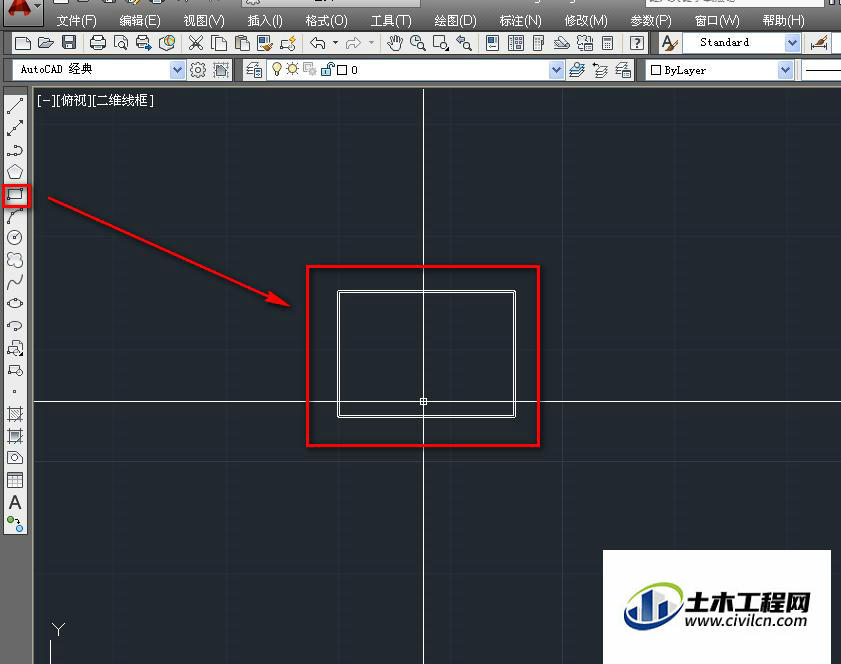

打开cad，点击矩形工具，绘制一个矩形，如下图。
第2步

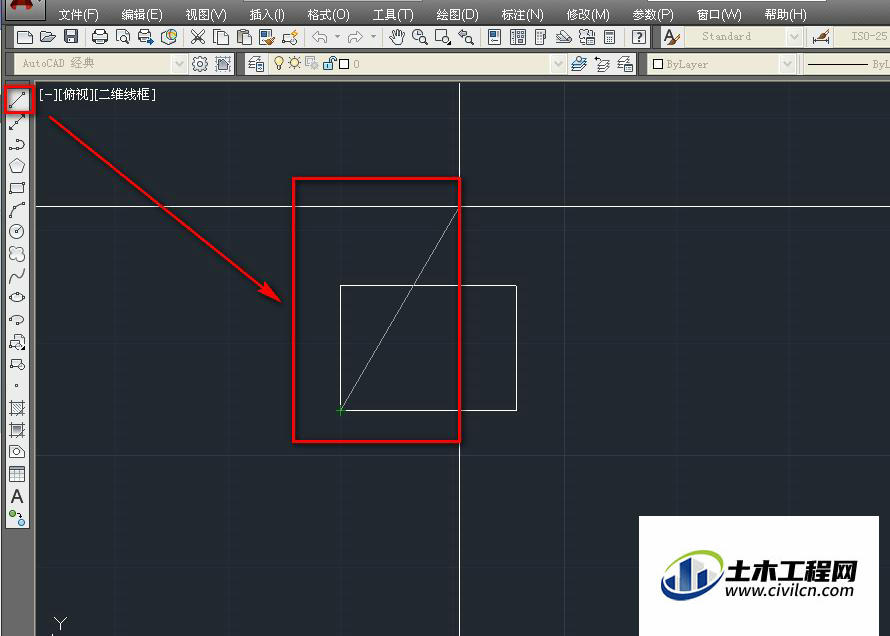

关闭正交开关，绘制一条通过一个端点的线段，如下图。
第3步

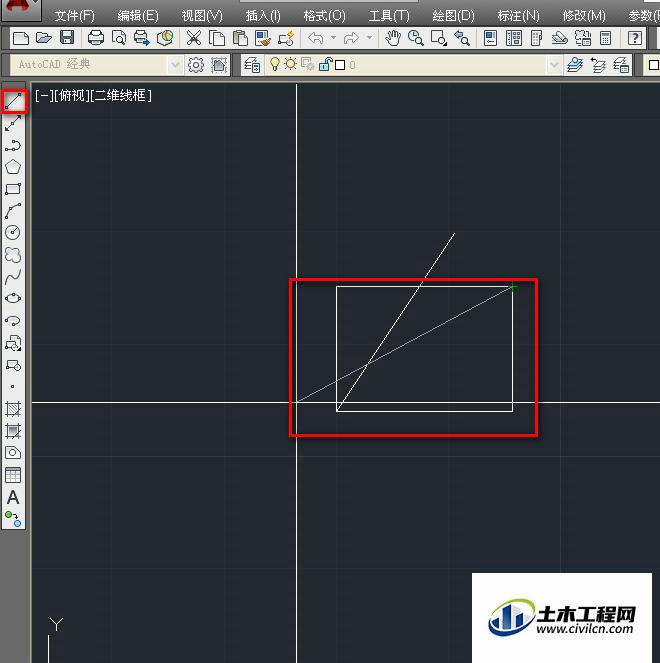

同样方法，绘制另一条直线，如下图。
第4步

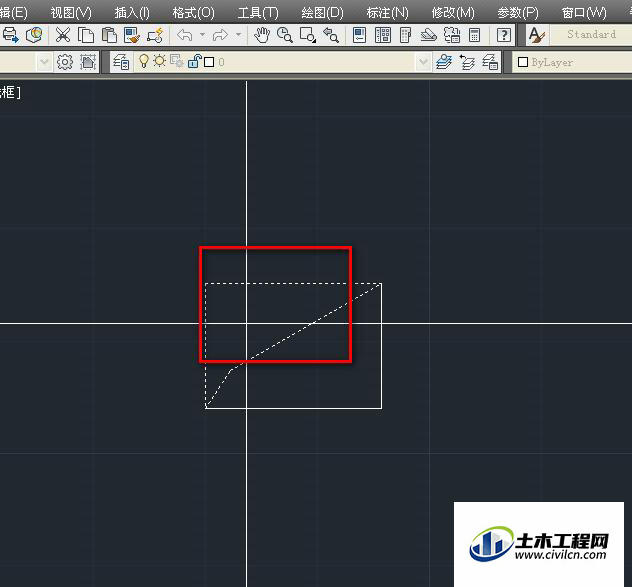

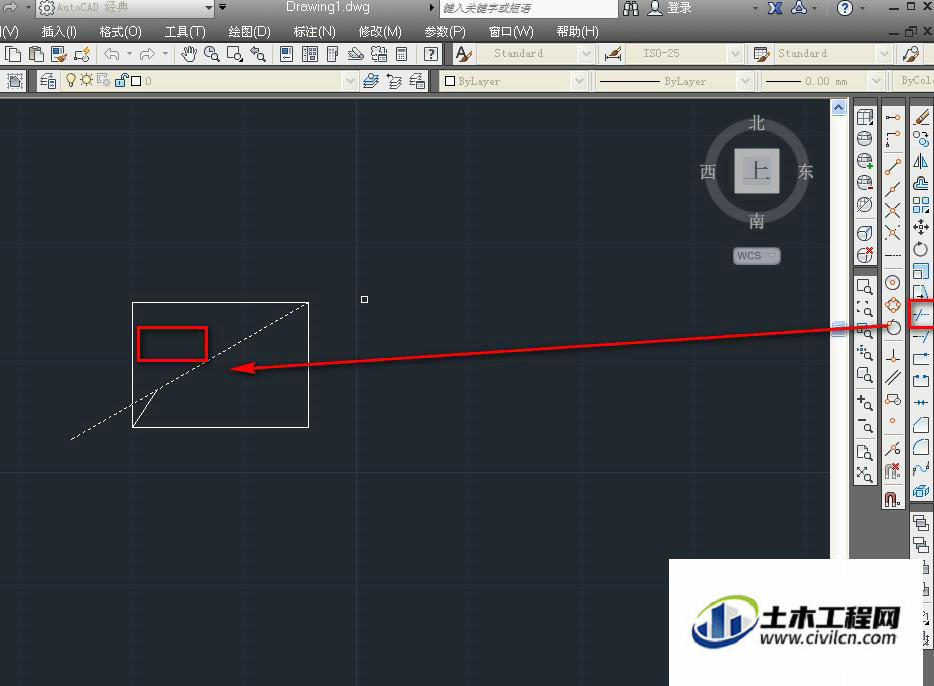

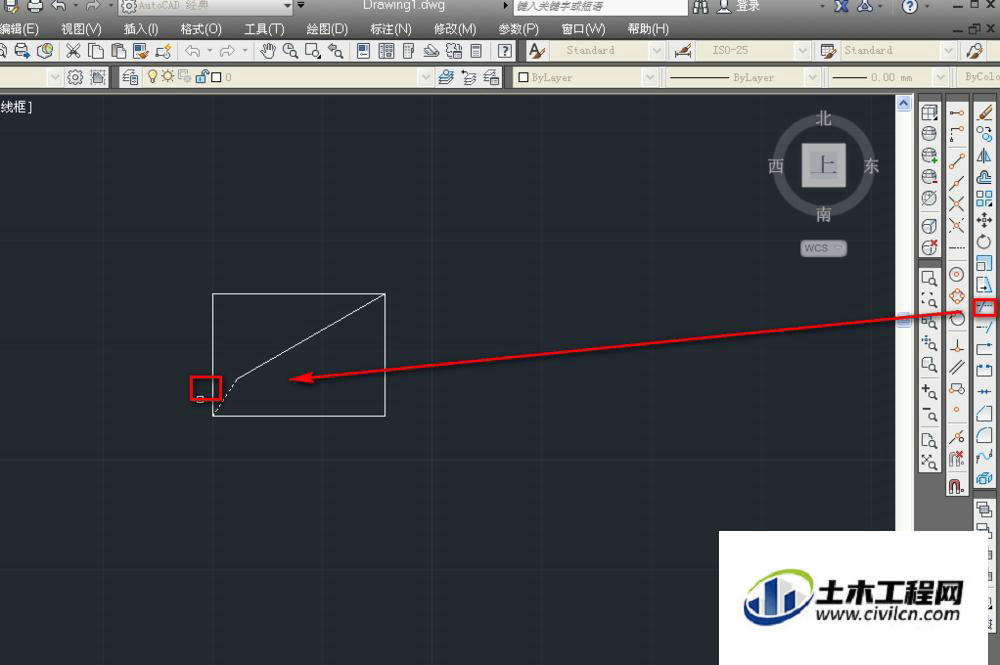

使用修剪工具，修剪掉多余的线段，如下图。
第5步

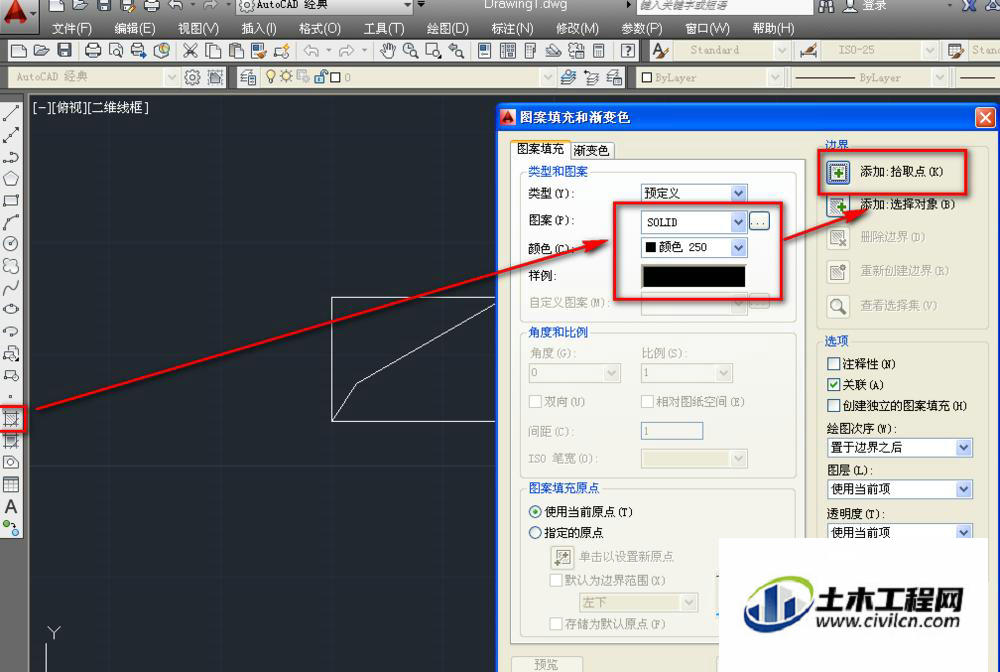

点击填充工具，修改填充的参数，点击拾取点，如下图。
第6步
选中要填充的区域，如下图。
第7步

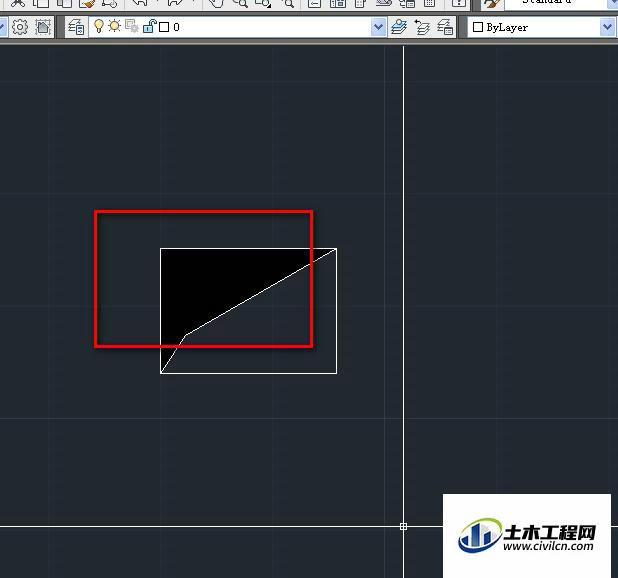

点击确定完成填充，既可以得到我们需要的图示，如下图。
温馨提示：
以上就是关于“CAD绘制通信传输设备工程中的地板方形孔洞”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
