建筑测量放线时，往往需要根据建筑物的控制轴线方向，建立放样测设用的项目局部坐标系，利用项目局部坐标系，可以方便的进行全站仪放样坐标的输入、输出、放样点位的复核和校正，那CAD如何快速建立局部坐标系？快来看看下面的教程吧！
第1步

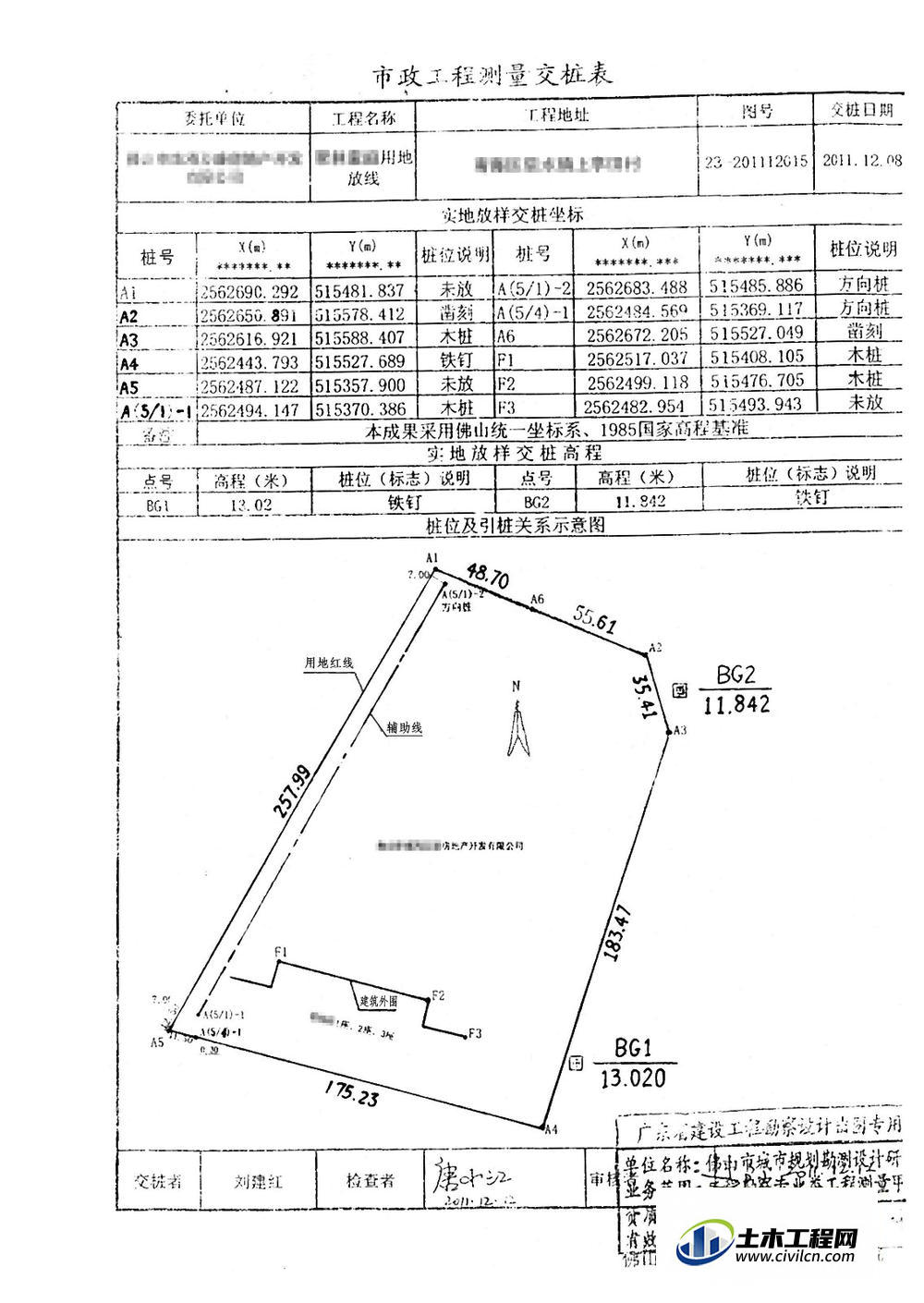

以市政工程测量交桩表中使用的坐标系为定位依据，总平面图中以毫米为单位绘制；
第2步

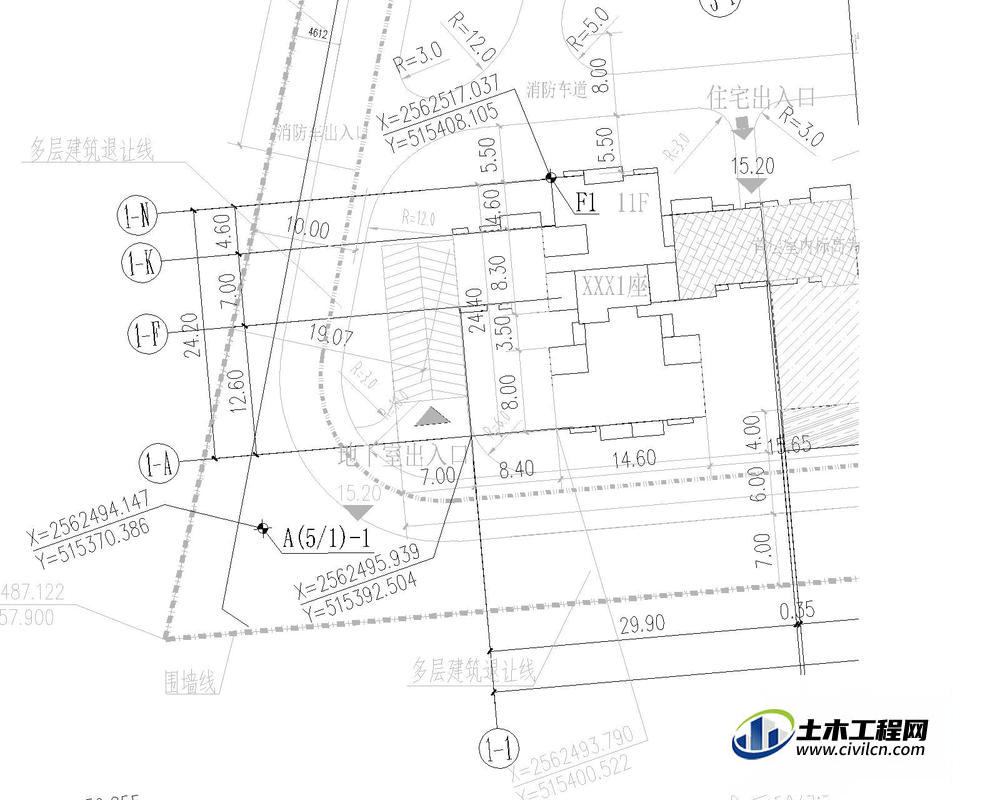

将坐标引入场地内，场地内至少有两个通视点，已经知道其市政坐标，在下面的例子中，选择三个点：1、点F1，市政坐标为X=2562517.037/Y=515408.105；2、点A（5/1）-1，市政坐标为X=2562494.147/Y=515370.386，两个桩点都为市政交桩点，现场为木桩；再选建筑物1-1轴交1-A轴的交点，市政坐标为X=2562495.939/Y=515392.504；
第3步
在设置自定义局部坐标系之前，最好将总平面图中的市政坐标系先进行命名保存；
第4步
假定自定义局部坐标系（放样坐标系）的x轴与1-A轴平行，y轴与1-1轴，建筑物1-1轴交1-A轴的交点在局部坐标系中的坐标为A=50.000/B=50.000（所有放样点必须全部坐落在局部坐标系第一象限内）。
按照下面的步骤建立局部坐标系；
第5步

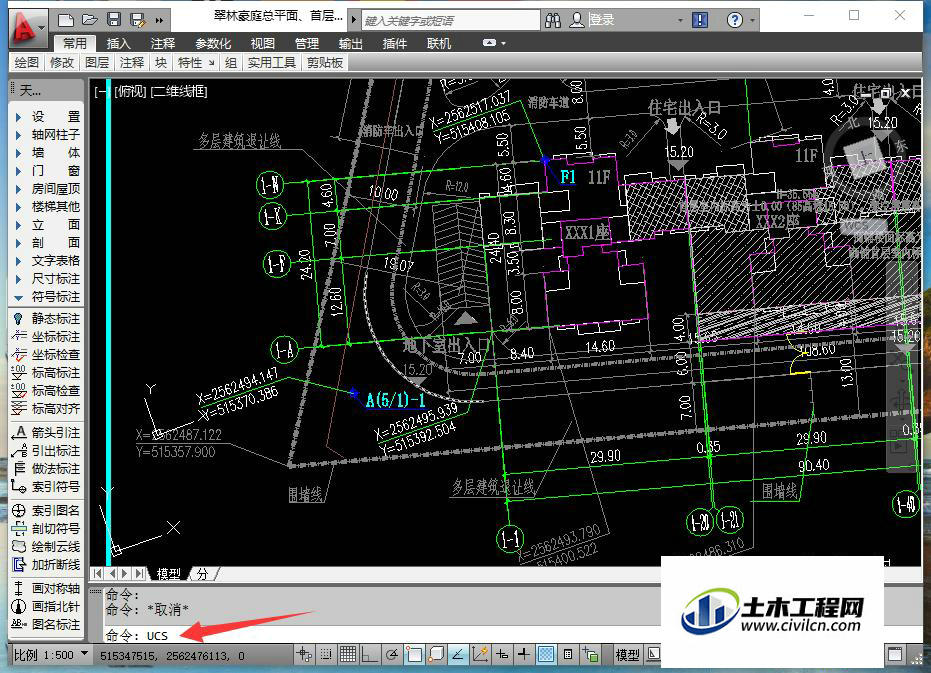

在天正建筑2014版、Auto CAD 2012版环境下，在命令行输入‘ucs’，回车；
第6步

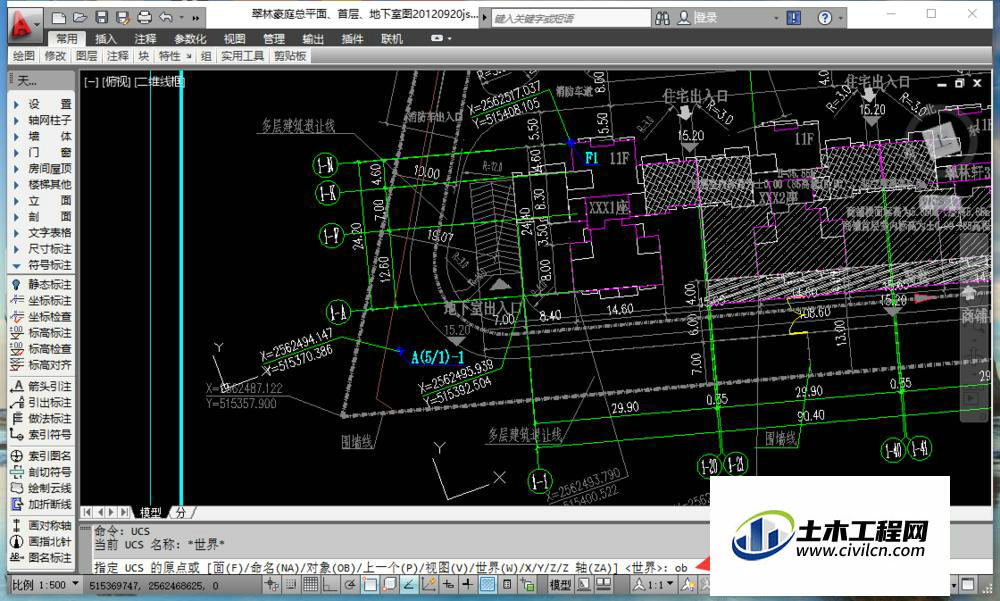

在提示行输入ob，回车；
第7步
鼠标点选1-A轴；
第8步
这时坐标系x轴已经与1-A轴平行，y轴与1-1轴平行，如果y轴的正方向是向上的，就可以跳到第九步；
第9步
如果y轴的正方向是向下的，需要再将坐标轴绕z轴旋转180度，按照下面的步骤旋转：命令行输入‘ucs’，回车，提示行输入‘z’，回车，提示行输入‘180’，回车，就将y轴正向转向上了；
第10步

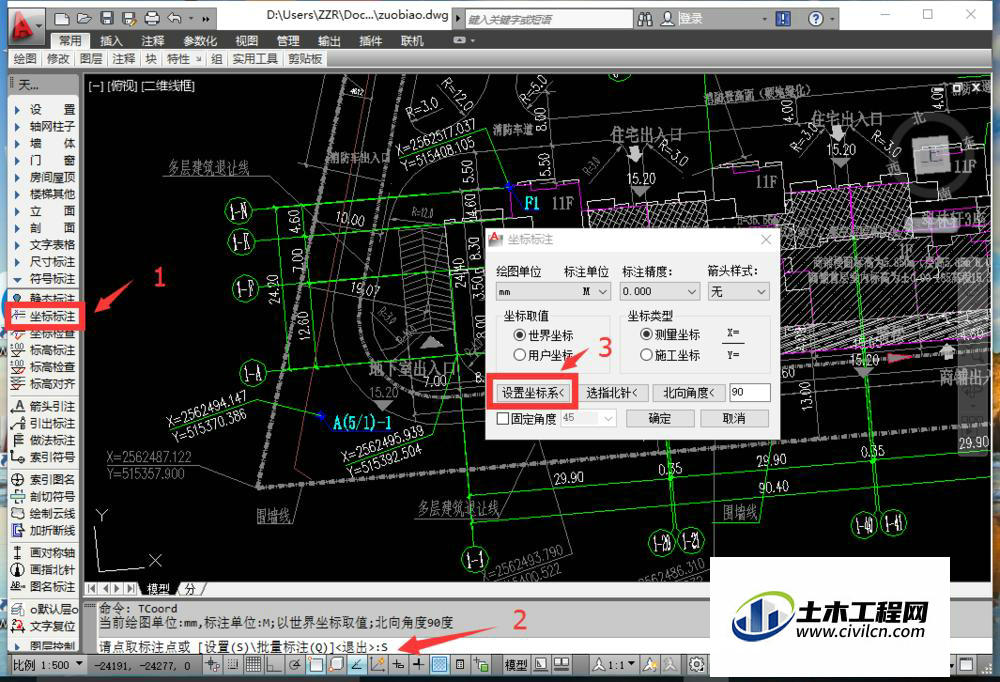

1、单击左侧天正菜单中的‘符号标注’下的‘坐标标注’；2、命令行中输入‘s’；3、在弹出的坐标标注窗口中，鼠标左键点击‘设置坐标系〈’按钮；
第11步

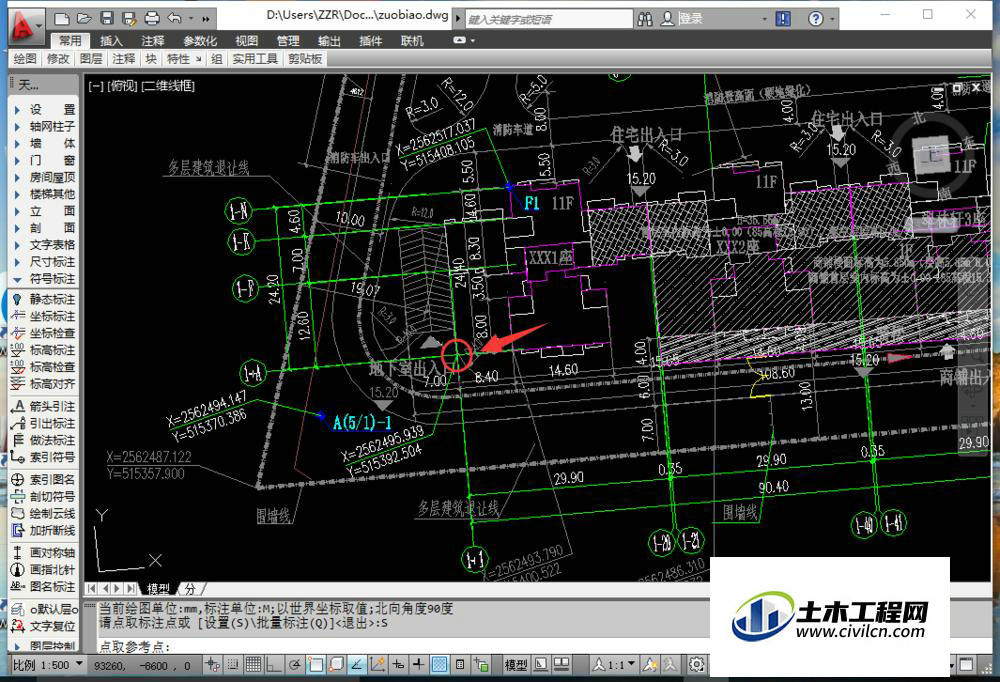

点取1-1轴交1-A轴的交点，作为参考点；
第12步
输入坐标值‘50000，50000’，即1-1轴交1-A轴的交点在局部坐标系中的坐标为A=50.000/B=50.000，这两个数值可以根据实际情况自定义其他数值，只要放样点全部位于局部坐标系第一象限即可；
第13步

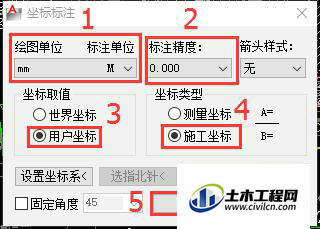

在坐标标注窗口中：1、绘图单位 标注单位选‘mm M’；2、标注精度‘0.000’；3、坐标取值‘用户坐标’；4、坐标类型‘施工坐标’；5、点‘确定’按钮；
第14步

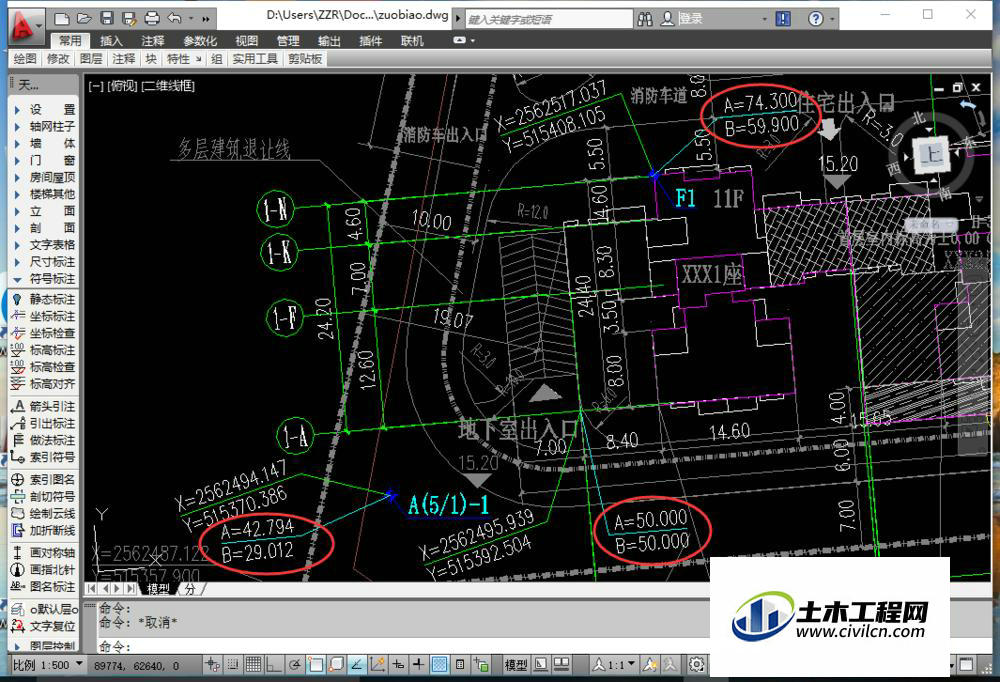

标注三个点在局部坐标系中的坐标，1、点F1，局部坐标为A=74.300/B=59.900；2、点A（5/1）-1，局部坐标为A=42.794/B=29.012；3、1-1轴交1-A轴交点，局部坐标为A=50.000/B=50.000，下面进行放样；
第15步
所有坐标均使用局部坐标系坐标；现在已有桩位点F1和点A（5/1）-1，要对1-1轴交1-A轴交点进行放样，将全站仪架设在任意一个桩位点上，调平对中，以另一个桩位点为后视点定位后，设置角度距离放样模式，对1-1轴交1-A轴交点放样；
第16步
这样放样速度是不是快很多了，而且很多放样点可以口算出坐标值，比如，1-1轴交1-F轴交点坐标A=62.600/B=50.000，只要知道与已知坐标点的x、y方向的距离，在已知坐标上累加即可；
第17步
为方便市政坐标系和局部坐标系之间的转换，对局部坐标系进行命名保存。
