CAD中构造线如何使用?

 在CAD构造线可以理解为无限长的线,很多时候我们可以用来作为辅助线,如机械三视图的时候可以利用构造线将各向视图的图形对齐,还能用于建筑制图的轴线或一些需要其他图形来确定长度的直线段,下面来告诉大家CAD中构造线怎么操作吧!

方法/步骤

第1步

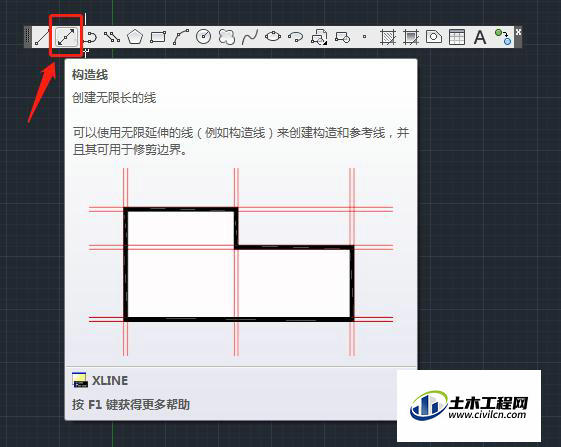

打开CAD软件,并找到构造线工具。也可以在命令行输入快捷键 XL,回车或者空格确认。

构造线的子集参数有:[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)],我们一一来讲解。


第2步

绘制水平的构造线:

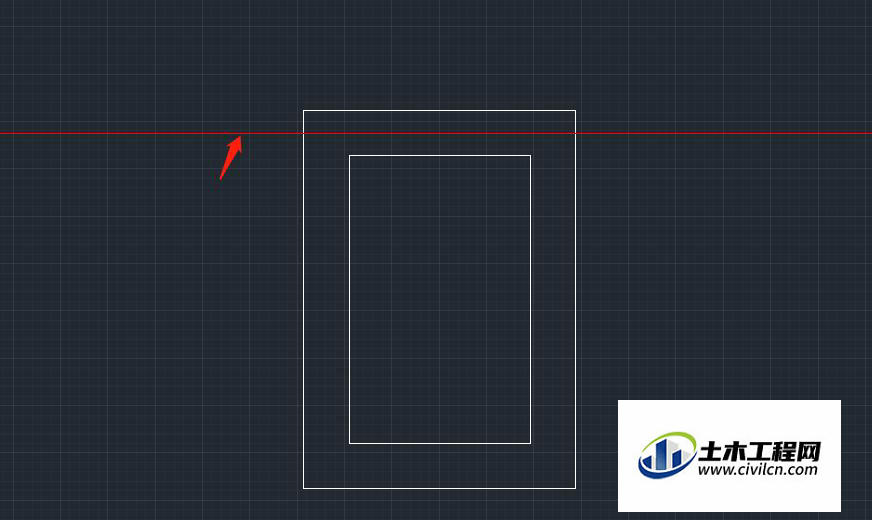

进入构造线命令后,命令行提示:指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:我们要绘制水平的构造线,就在命令行输入H,空格确认。这时画板上会出现横向的构造线。



第3步

命令行会提示:指定通过点。

如果画板上已有参照点,我们可以在这个视图上捕捉点,点击一下就可以创建一条构造线。

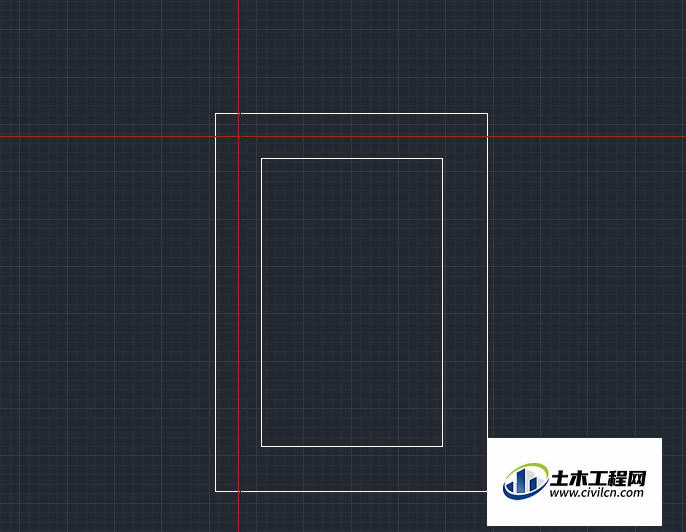

如果画板上还没有任何图形,我们可以输入坐标值,创建一条构造线。命令行会继续提示:指定通过点,点击指定位置或者输入坐标值,就可以连续的绘制。


第4步

绘制垂直的构造线:

进入构造线命令后,命令行提示:指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:绘制垂直的构造线,在命令行输入V,空格确认。画板上出现垂直的构造线。


第5步

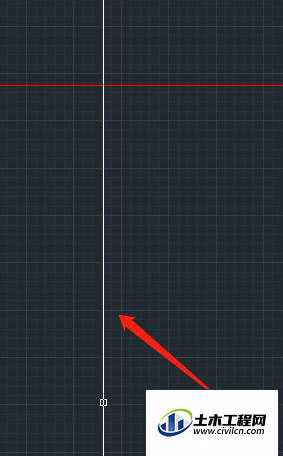

命令行提示:指定通过点。我们可以在命令行输入坐标值,也可以点击画板中选定好的位置,绘制垂直构造线。


第6步

绘制指定角度的构造线:

如果要绘制一条倾斜的构造线,与水平方向的角度是60,该如何绘制呢?

在进入构造线命令后,命令行会提示:指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:我们想要绘制倾斜60度的构造线,在命令行输入A,空格确认,画板上就会出现一条倾斜的构造线。


第7步

这时,命令行提示:输入构造线的角度 (0) 或 [参照(R)]:  我们输入60;

命令行继续提示:指定通过点。我们可以直接输入坐标值,也可以点击选好的位置。一条倾斜的构造线就画好了!

第8步

绘制二等分构造线:

进入构造线命令后,在命令行输入b,空格确认。

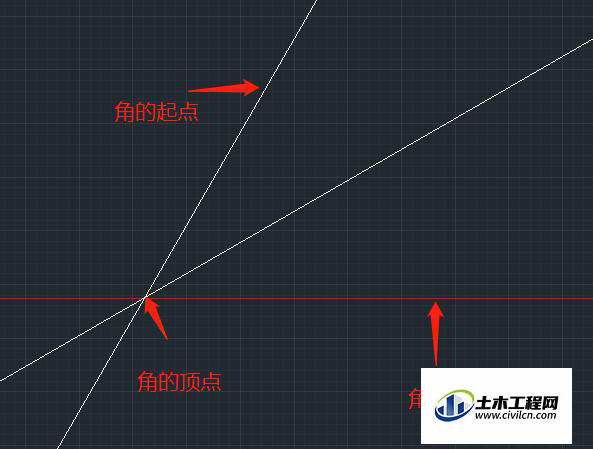

命令行提示:指定角的顶点: 在画板中点击要平分的角的顶点。

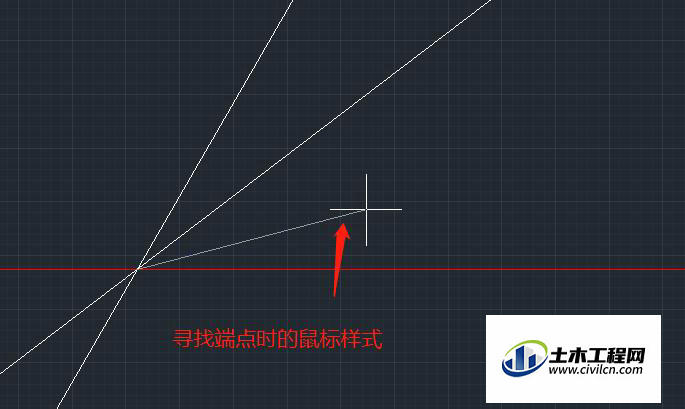

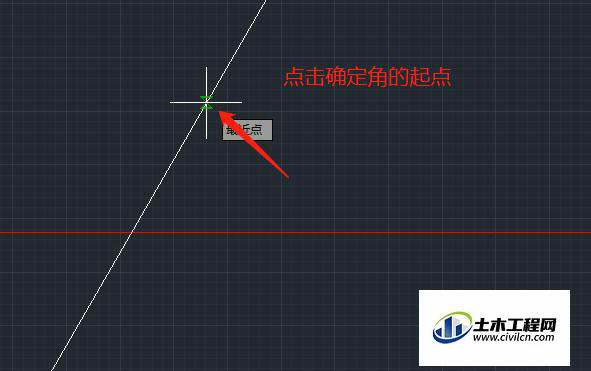

命令行继续提示:指定角的起点: 在画板中点击要平分的角的第一条边;

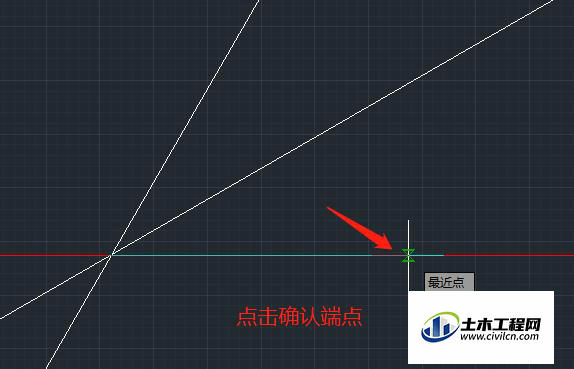

命令行继续提示:指定角的端点: 在画板中点击要平分的角的第二条边。

这样,条二等分构造线就画好了。




第9步

二等分构造线很简单,点击三下就可以了,如下图。


第10步

构造线的讲解就到这里,小伙伴们经常练习就会掌握的很好了!
