CAD射线(构造线)绘图命令使用技巧

 在CAD软件中画图的时候,直线的长度是有限的,所以一些特殊的图纸中,我们都会需要使用到射线,可是CAD射线绘图命令怎么用呢?软件中有很多线条命令需要熟悉,下面就来告诉大家怎么用吧!


CAD构造线命令应用技巧

第1步

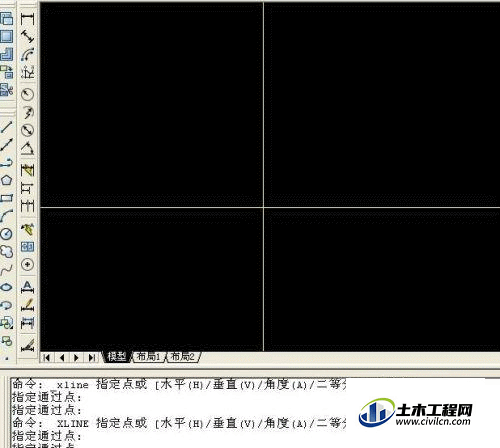

画水平构造线和垂直构造线:

1.输入快捷键 XL +空格

2.输入H+空格

3.在屏幕中间取点。  至此得到一条水平构造线。

4.输入快捷键 XL +空格(此时可直接输入空格承接上一次命令)

5.输入V+空格

6.在屏幕中间取点。  至此得到一条垂直构造线。

至此,可以得到最终的两条十字构造线。


第2步

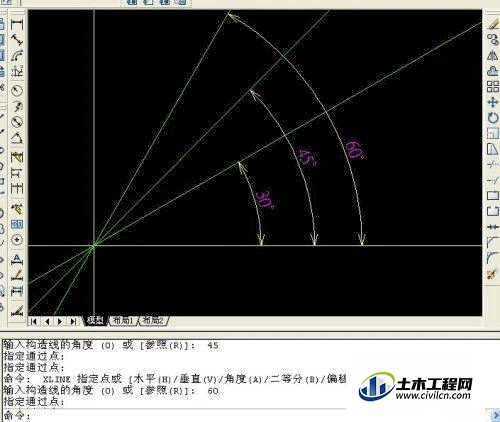

画出指定角度的构造线(这次我直接按最精简命令):

1.键入XL+空格

2.键入A+空格

3.键入30+空格

4.键入空格

5.键入A+空格

6.键入45+空格

7.键入A+空格

8.键入60+空格

至此可以得到下图所示的绿色线。


第3步

3.用于修剪、延伸等命令的辅助线。

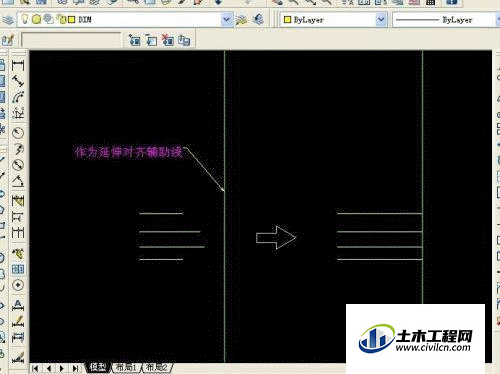

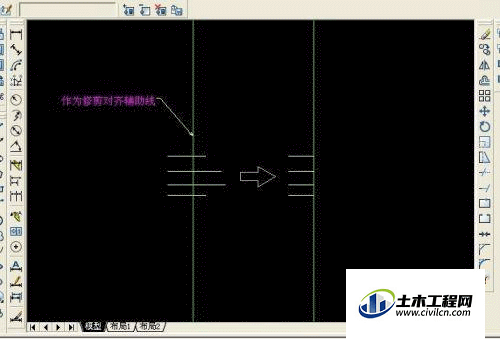

如图,绿色线为构造线,黄色线为参差不齐的线段,用构造线作为截断点,或者作为延伸终点,可以把不整齐的线段对齐。



第4步

构造几何图形(重点)

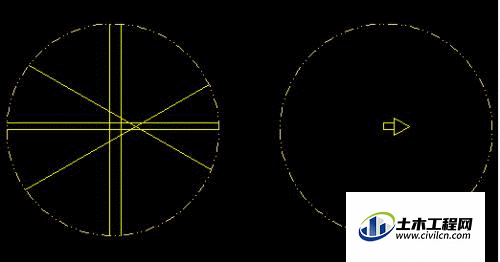

如图,左边用构造线构成的图形,经过修剪后,最终得到右边的小箭头。其中就用到了构造线精确定位及确定角度的功能。这是快速和精确绘图的重要基础之一。


温馨提示:

以上就是关于“CAD射线(构造线)绘图命令使用技巧”,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
