CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，我们经常会用到图案填充功能，但有部分小伙伴对此功能还不是很了解，那么这里就给大家分享一下，草图与注释模式下如何进行图案的填充方法，希望能帮助到大家，感兴趣的小伙伴可以关注了解下。
第1步

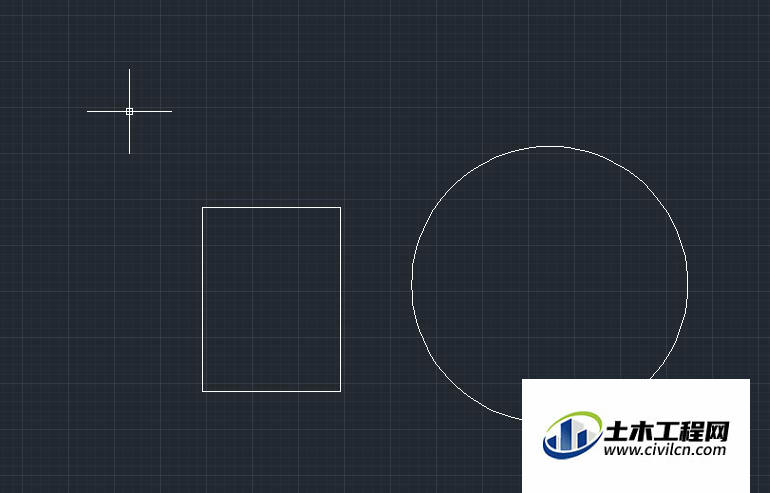

第一步：我们在绘图区域任意绘制两个封闭的图形，（如果不是封闭的图形，那么无法填充的）如图所示。
第2步

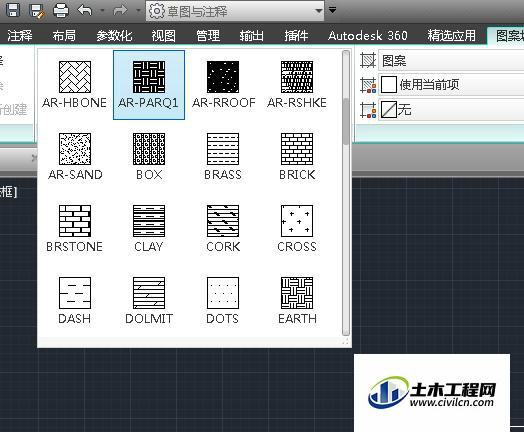

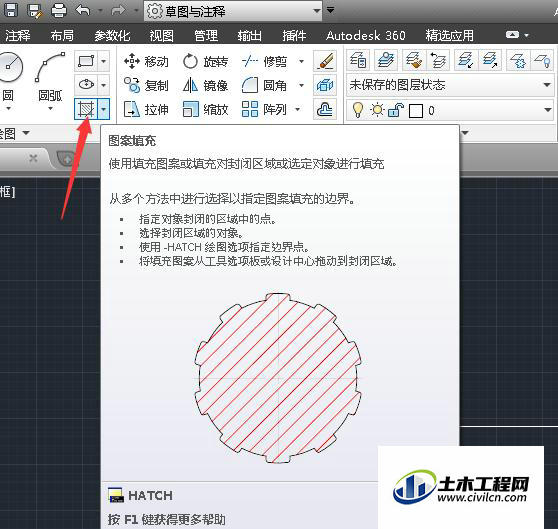

第二步，我们点击工具栏中的图案填充工具，如图所示。在自动转换到的图案中选择一个我们要填充的图案。
第3步

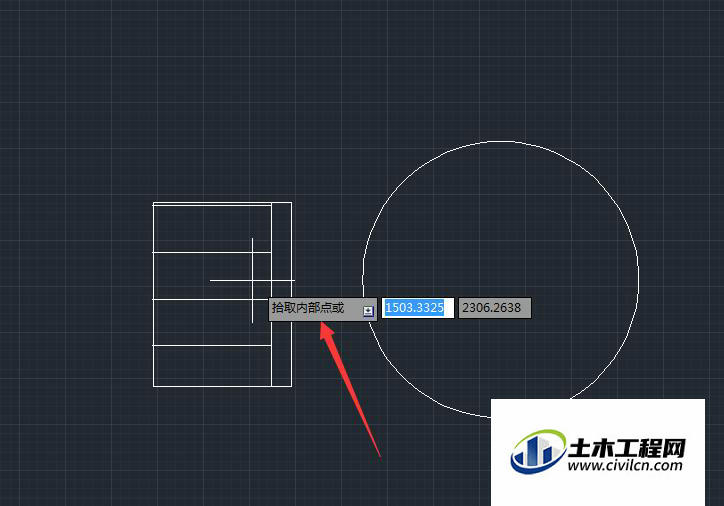

第三步，回到绘图区域，我们发现鼠标提示我们拾取内部点，这时我们点击一下矩形和圆形内部的任意点。
第4步

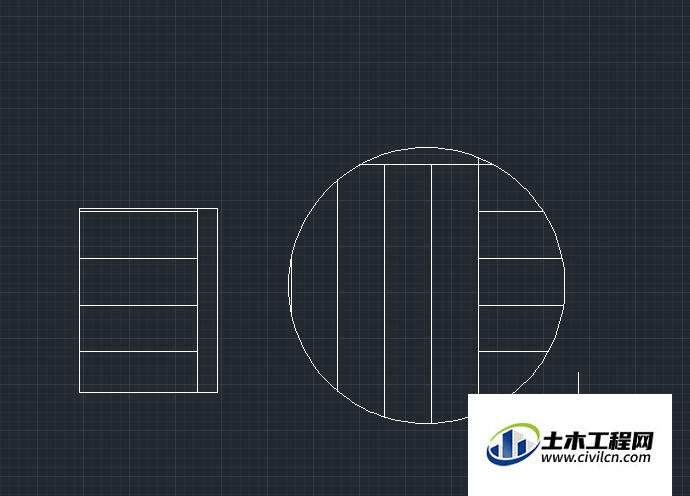

第四步，这时，我们发现我们已经填充好了，如图所示，但是有的人想问了，怎么是这个样子呢，跟我们选的图案有点不太像呢，这是因为图案的填充比例不对。
第5步

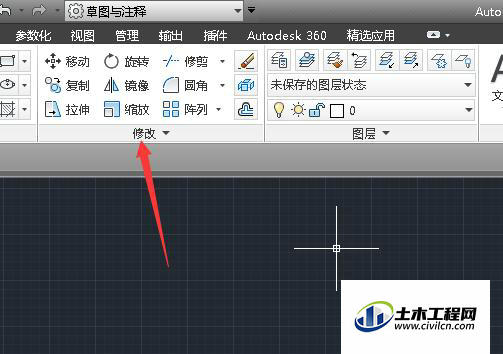

第五步，我们可以修改图案填充，通过修改它的比例调整一下填充图案的效果，首先，我们在修改面板中选择编辑图案填充工具，如图所示。
第6步

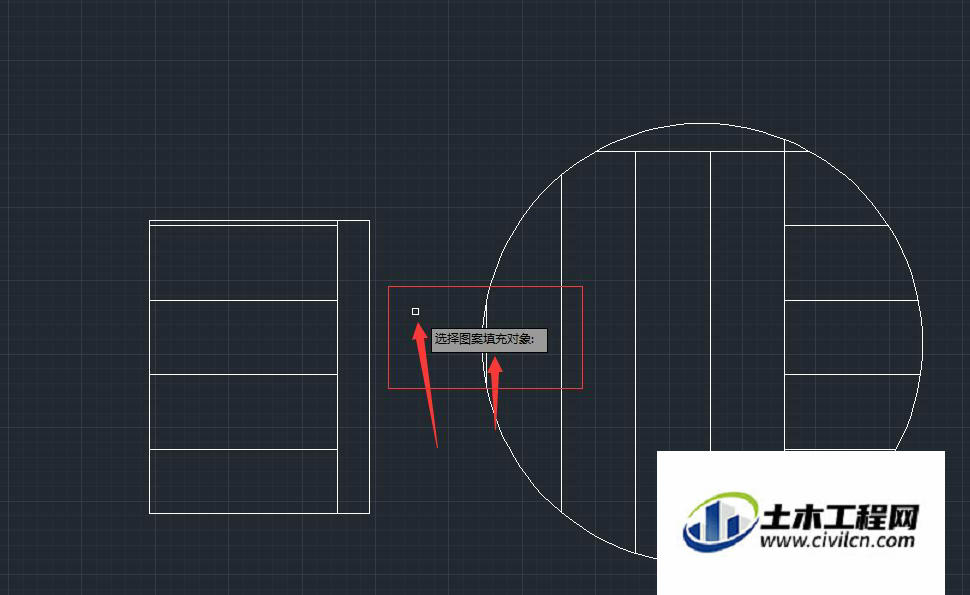

第六步，这时鼠标会变成一个小方块形状，提示我们选择图案填充对象。这时我们选择填充的对象。
第7步

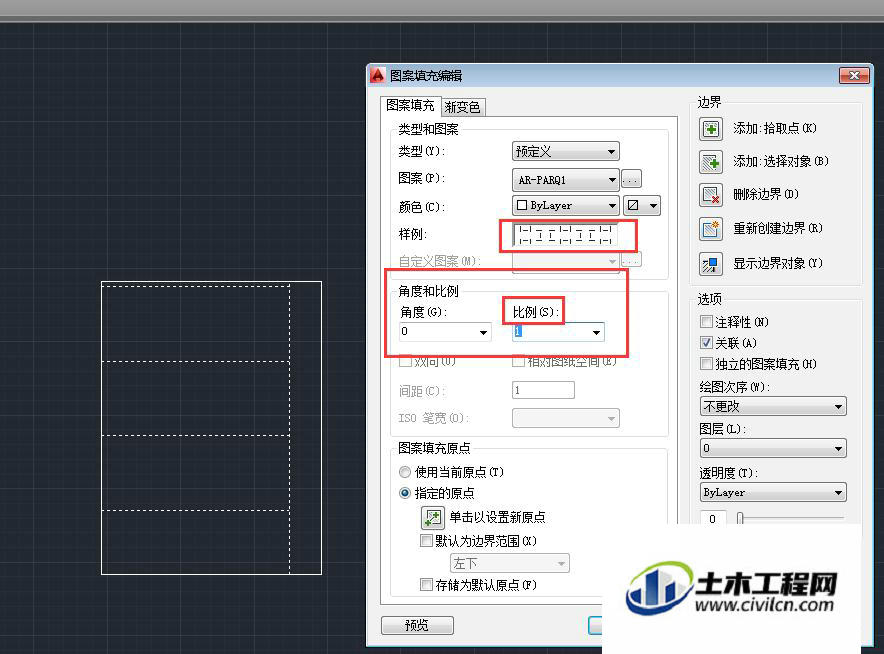

第七步，这时会弹出图案填充编辑对话框，在这里，我们可以通过样例来修改填充的图案 ，在角度和比例中我们可以调节图案的比例。如图。
第8步

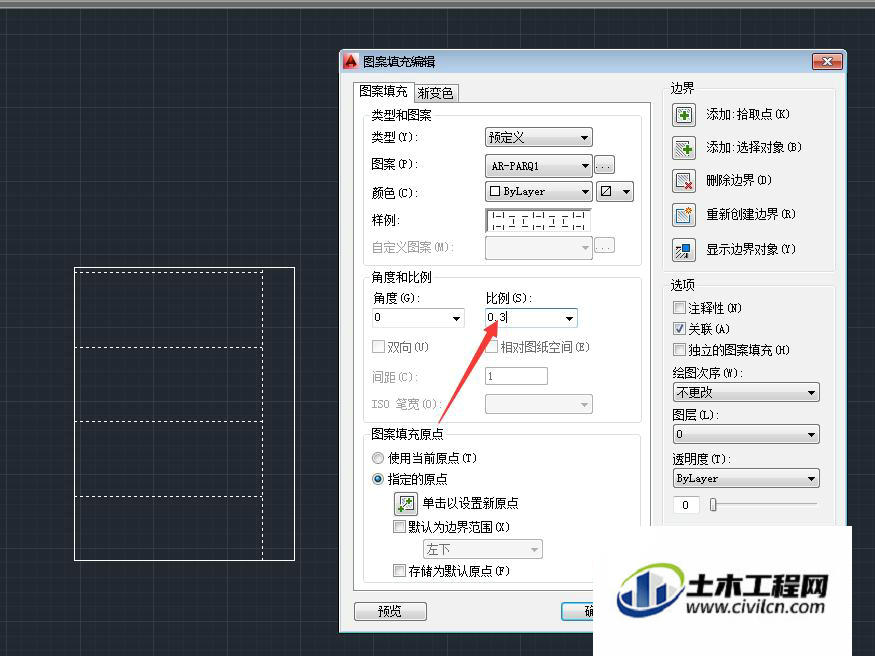

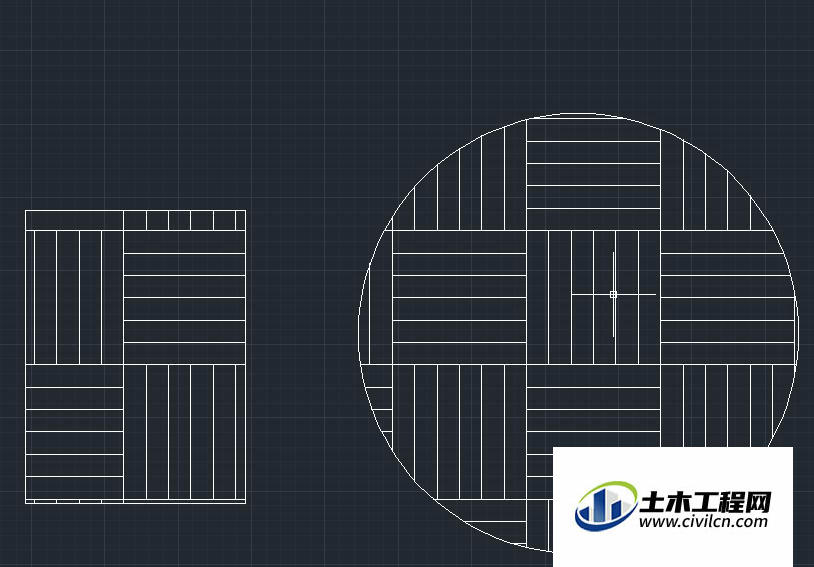

第八步，我们把原来比例为1的值改为0.3试下，看下填充的效果，如图所示。效果是不是就有点像了。这样我们就完成了图案的填充。当然也可以通过角度的修改使填充的图案有一个倾斜的角度，大家可以多尝试练习一下。
温馨提示：
以上就是关于“CAD2014怎么进行图案填充？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
