CAD是室内设计建模经常要用到的软件之一，今天我们就来分享一下CAD绘制各个角度斜线教程，会画直线后就要开始学习画斜线了，这次就需要命令公式的力量了，希望小编今天分享的文章能帮助到各位小伙伴，喜欢的朋友记得点赞或者转发哦！
方法/步骤
第1步

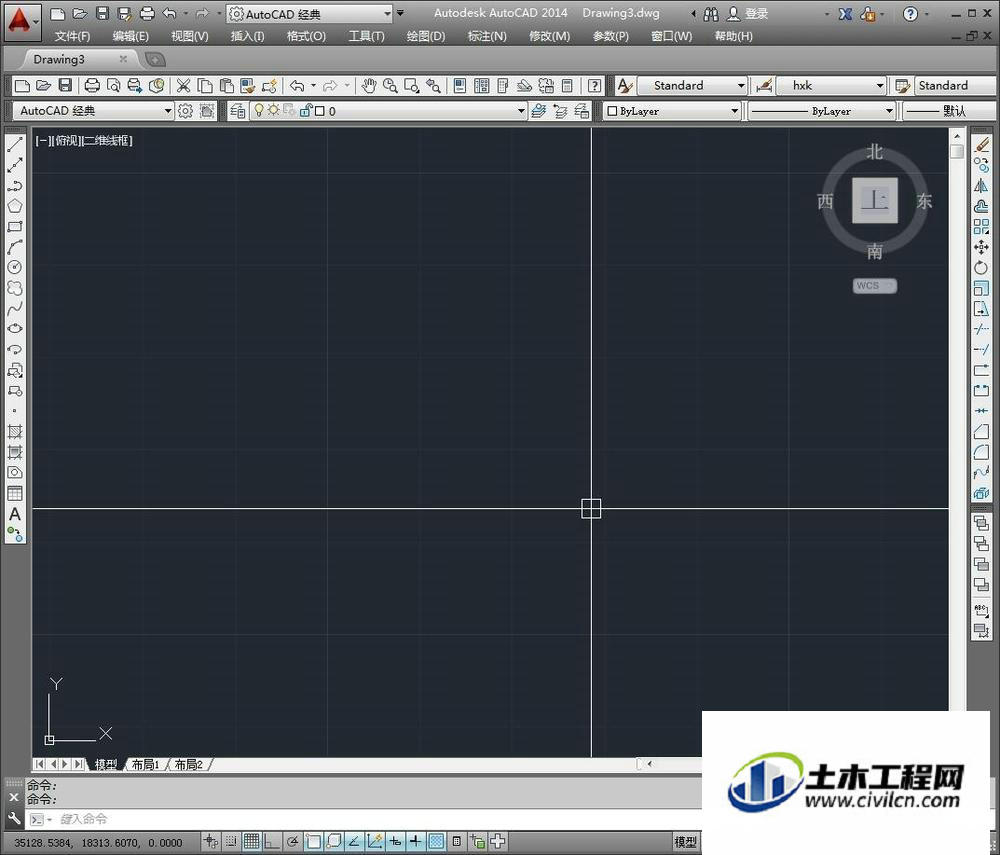

首先我们打开软件，进入“Auto CAD经典”的绘制界面，准备做图。
第2步

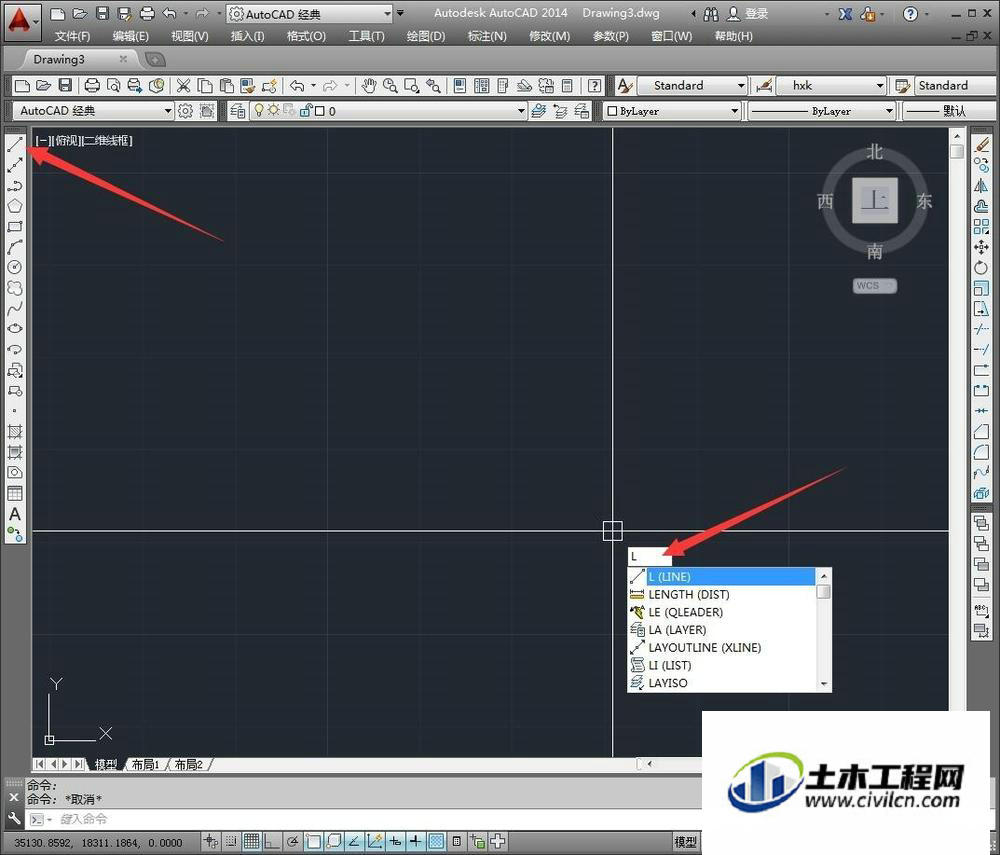

画斜线的前提还是先进入直线绘制界面，点击左侧工具栏“直线”按钮或者直接输入命令“l”后空格键确定。
第3步

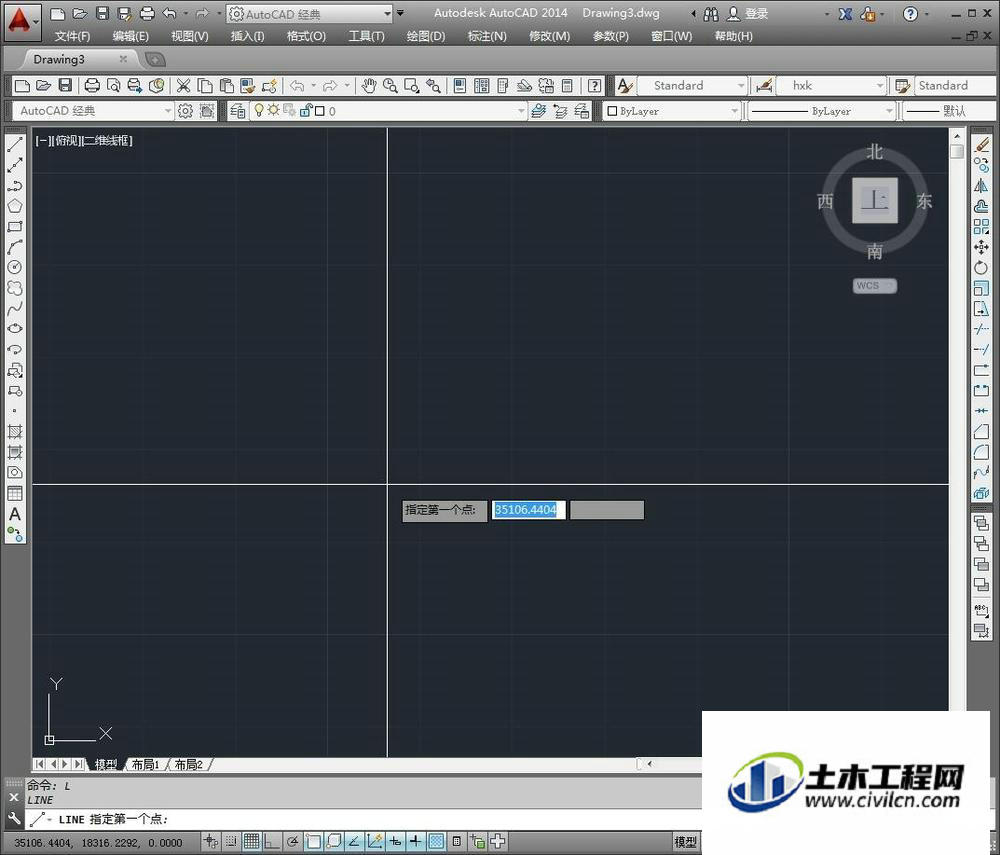

然后是让我们指定第一个点的所在，相当于起点，这里没有参照，就随意点击屏幕上一点。
第4步

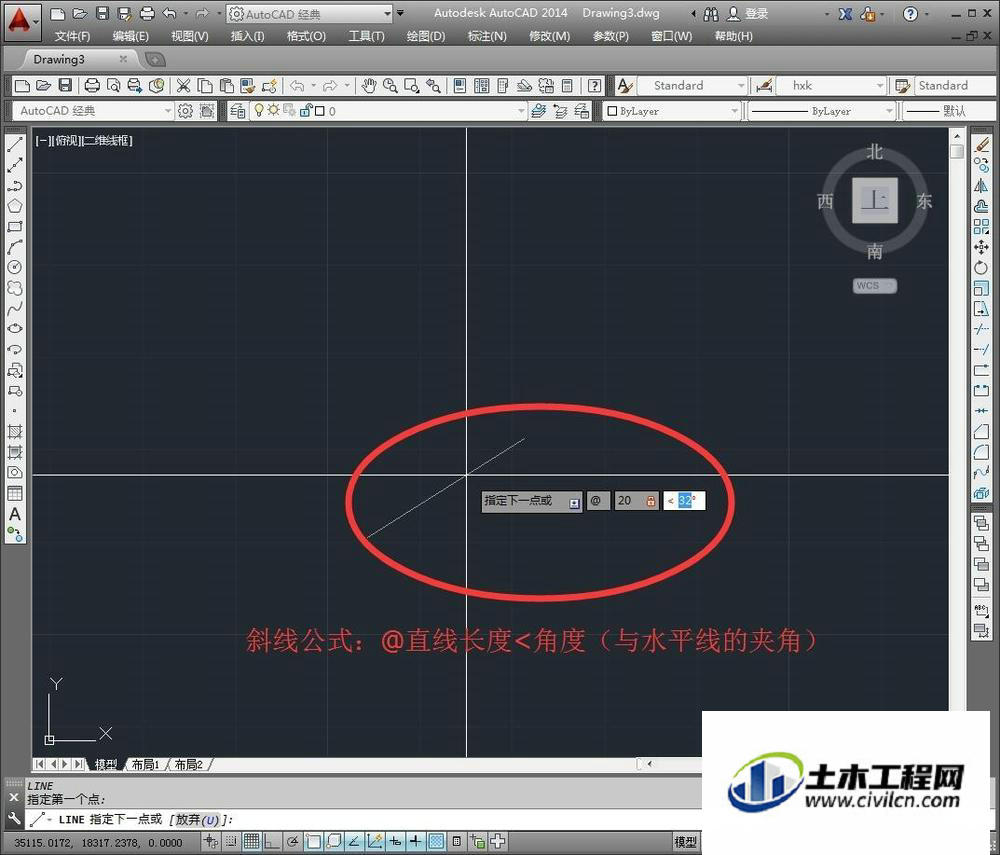

现在到了这篇经验的重点，那就是斜线的命令公式的编写，之后我们输入：@+直线长度+<（小于号）+斜线角度。来完成编写。
第5步

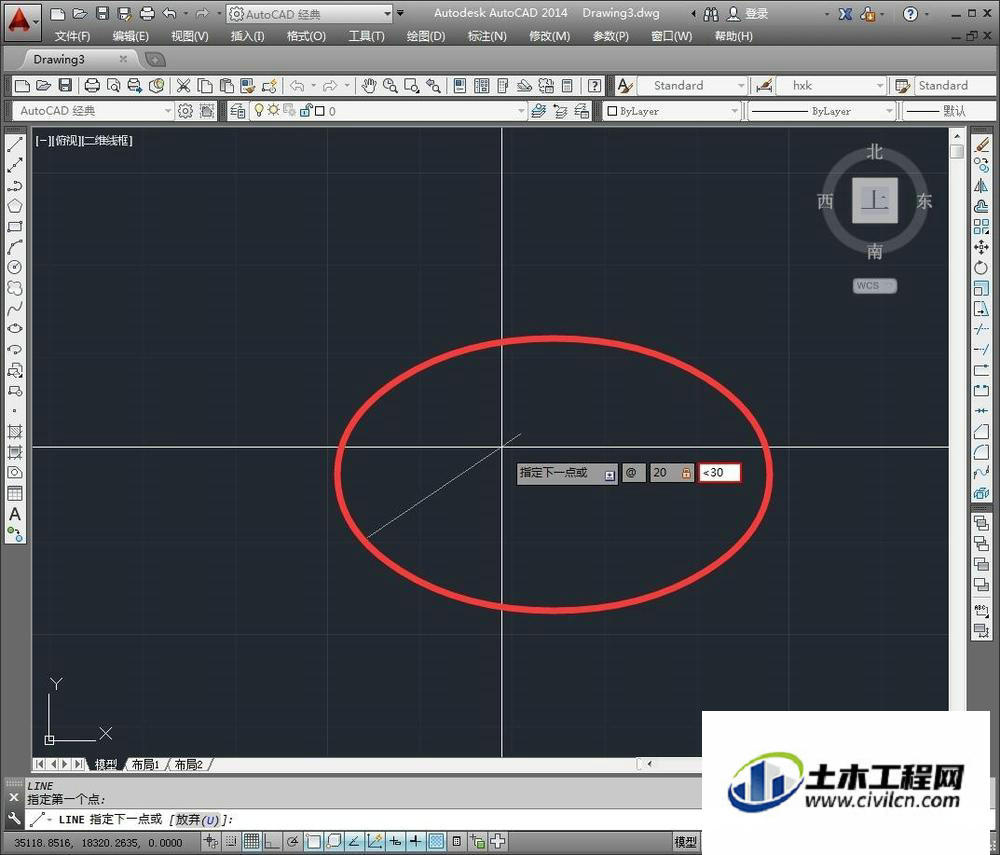

现在我们输入了“@20<30”,来绘制一根长20角度30的斜线，其中注意，角度30度是与水平线的夹角。
第6步

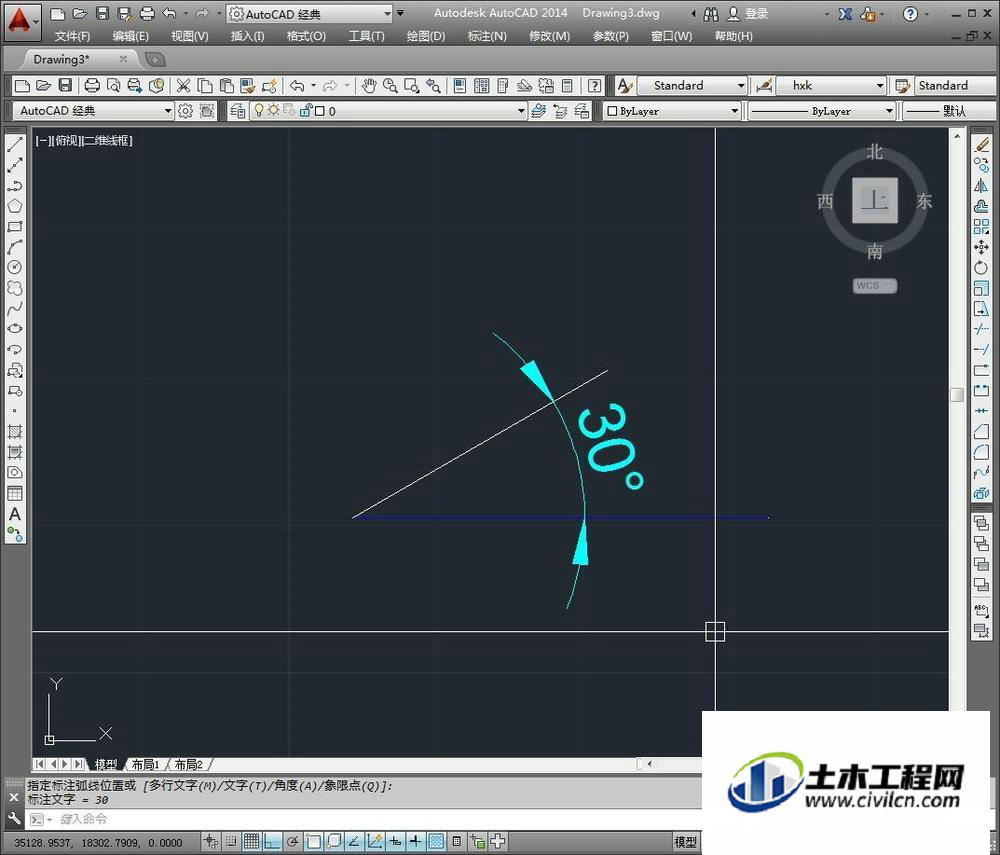

从这根斜线可以看出，这是从水平线开始逆时针翻转30度形成的，如果将角度值输入为负数，斜线将在水平线以下，顺时针选择相应数值。
第7步

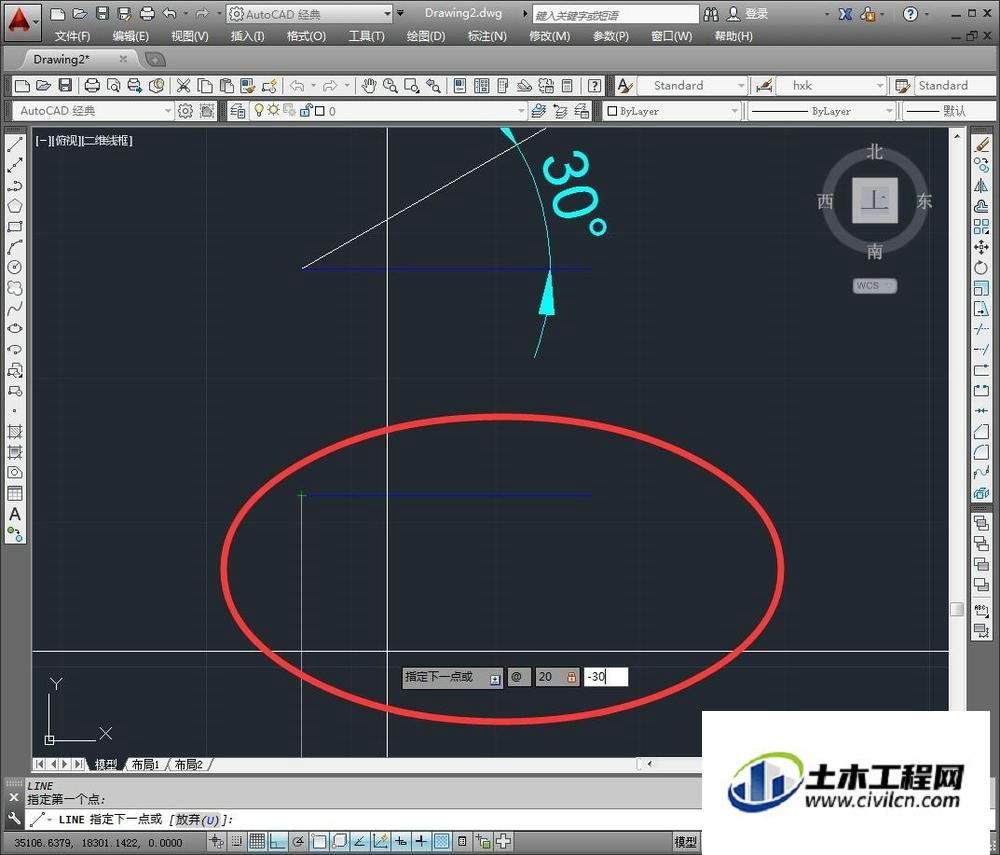

现在我们来输入斜线公式“@20<-30”，来印证效果。
第8步

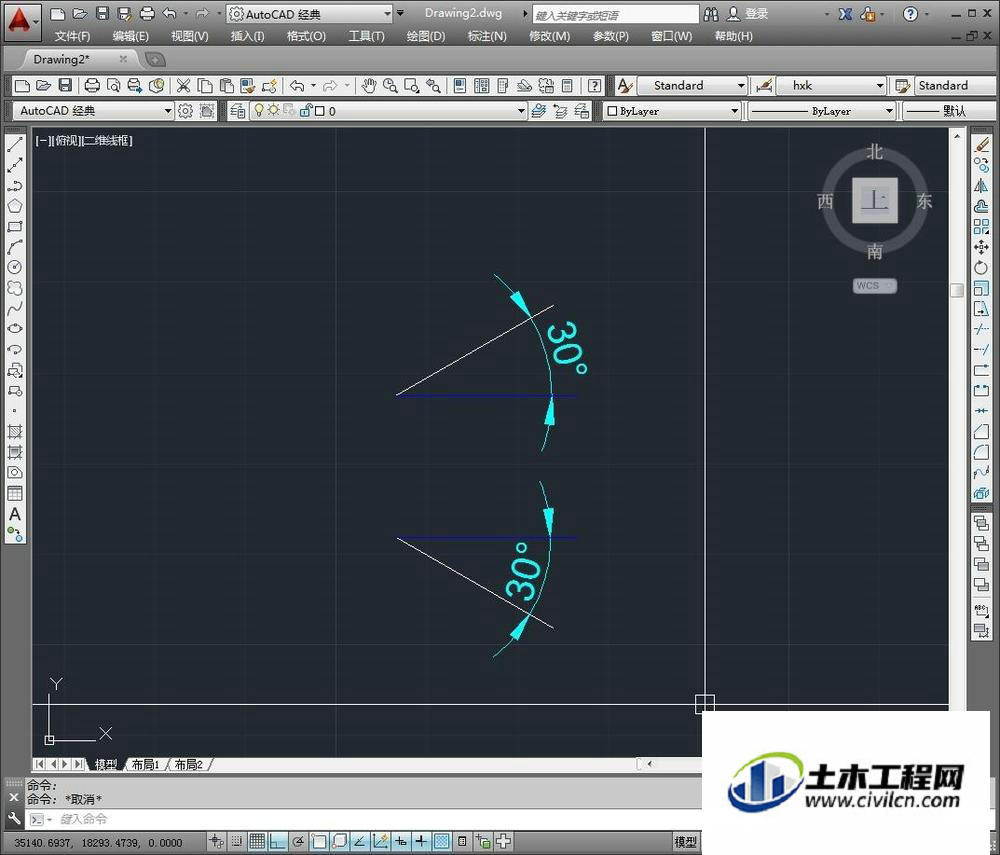

这样我们清楚的看到，输入负数角度值后，斜线处于水平线之下，并顺时针旋转了30度。
温馨提示：
以上就是关于“CAD怎么绘制各个角度斜线？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
