CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，如果想要给斜线绘制一条垂直线，该如何进行绘制工作呢？下面就带大家一起来学习一下，绘制斜线垂直线的方法步骤吧！希望能帮助到大家，感兴趣的小伙伴可以关注了解下。
方法/步骤
第1步

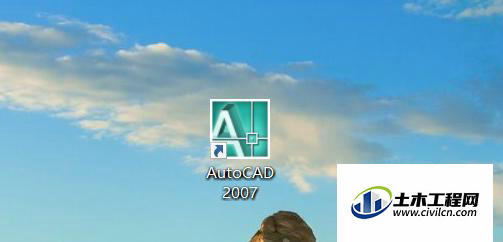

首先我们打开CAD软件
第2步

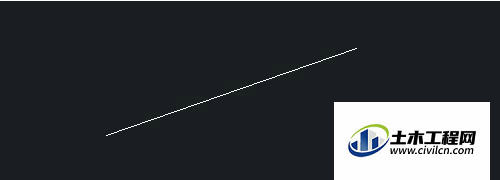

点击界面左侧栏中的“直线”按钮，绘制出一条斜线
第3步

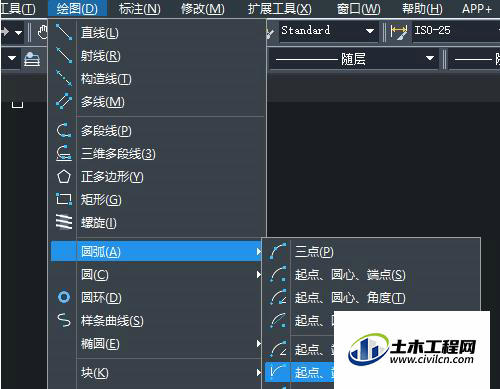

点击界面上方菜单栏中的“绘图”-“圆弧”-“起点、端点、方向”按钮
第4步

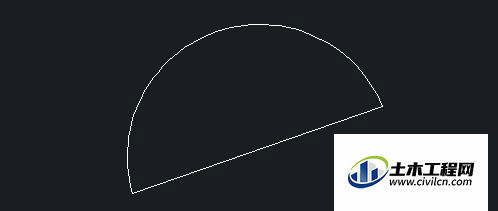

选取直线作为对象绘制出圆弧，执行结果如下图所示
第5步

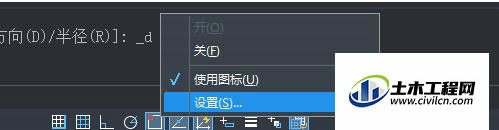

找到CAD软件下方的“对象捕捉”按钮，点击鼠标右键，点击“设置”按钮
第6步

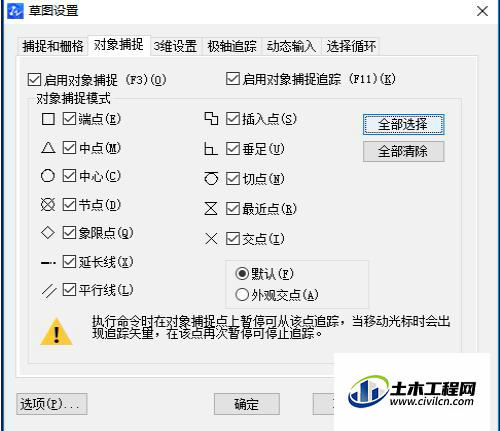

在“草图设置”的对话框中，我们点击右侧的“全部选择”按钮，然后点击“确定”按钮
第7步

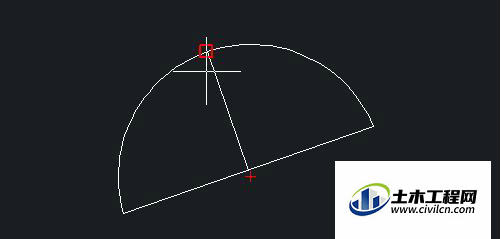

点击“直线”按钮，在圆弧的中点与斜线的中点位置绘制一条直线
第8步
选中“圆弧”，按下delete键把它删除
第9步

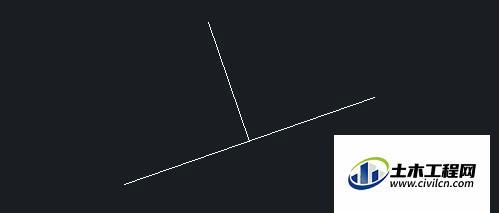

这样，斜线的垂直线就画出来了
温馨提示：
以上就是关于“CAD如何绘制斜线的垂直线？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
