CAD一些常用图形，比如粗糙度，我们可以把它编辑成块，写入块，最后在每次使用时插入便可，缩短画图时间，提高工作效率。但不少新手不知道块的使用，那么今天就来为大家分享详细的使用方法，关于CAD块的画法/写入/插入教程。
方法/步骤
第1步

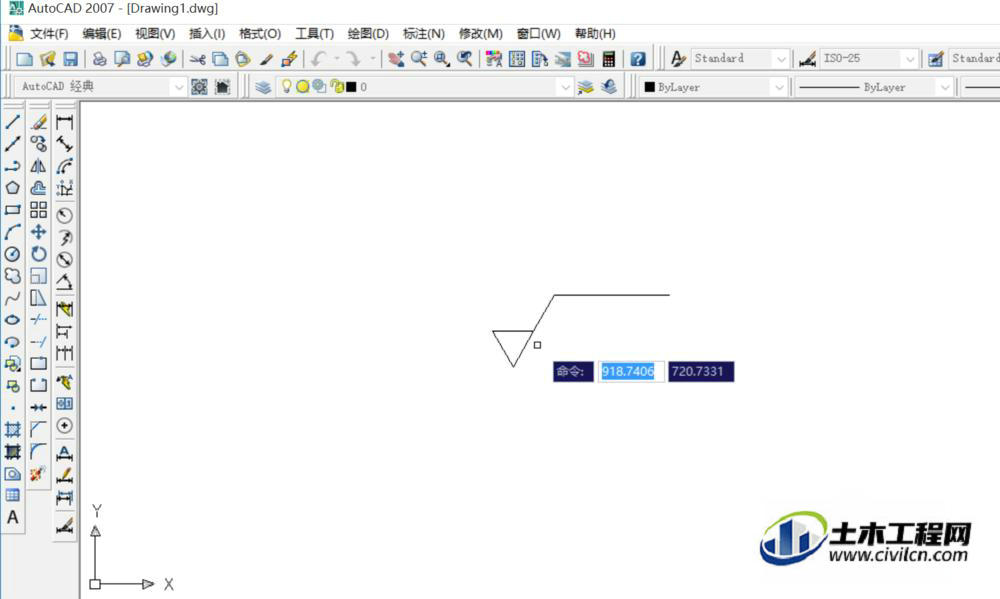

以表面粗糙度符号为例：首先画出表面粗糙度符号
第2步

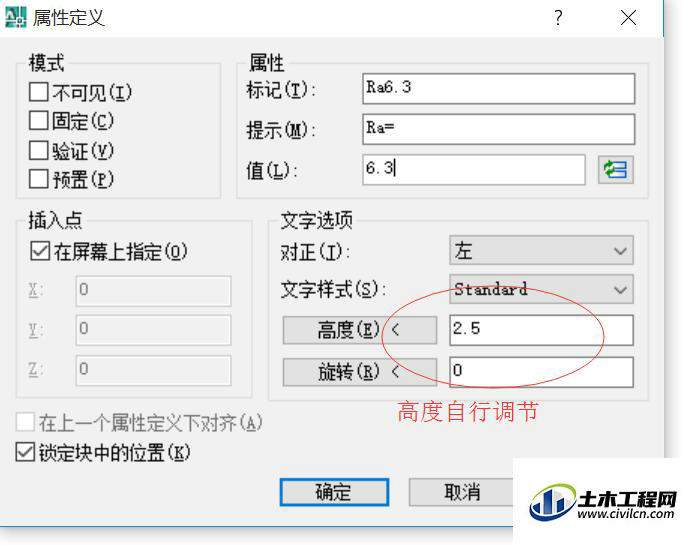

工具栏：选择绘图选项——块——定义属性
第3步

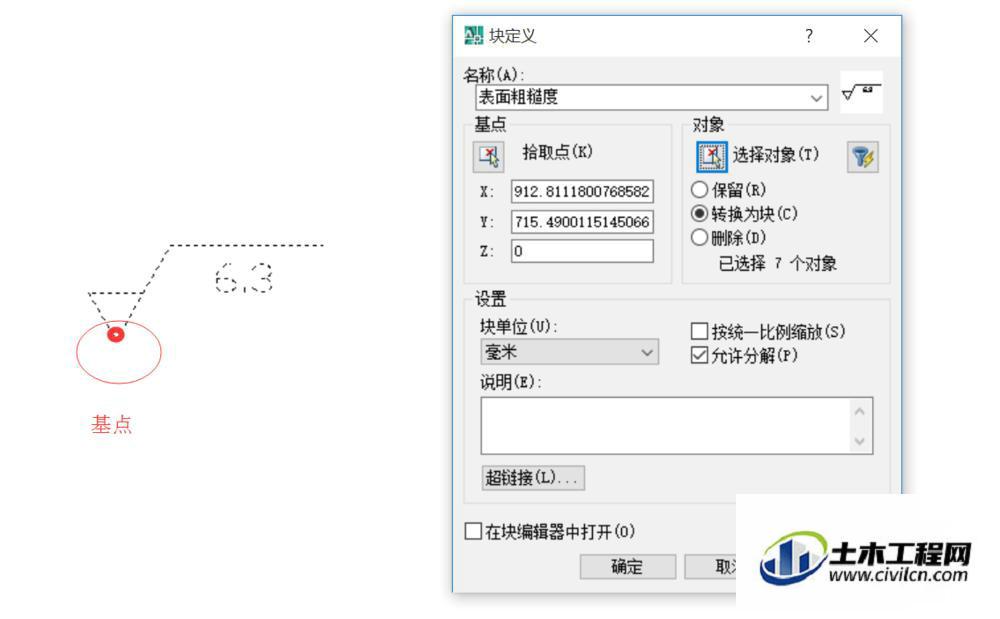

点击确定之后，选择插入点。然后选择绘图——块——创建命令
设置名称“表面粗糙度”选择如图所示基点，选择对象为全图形，点击确认！
第4步

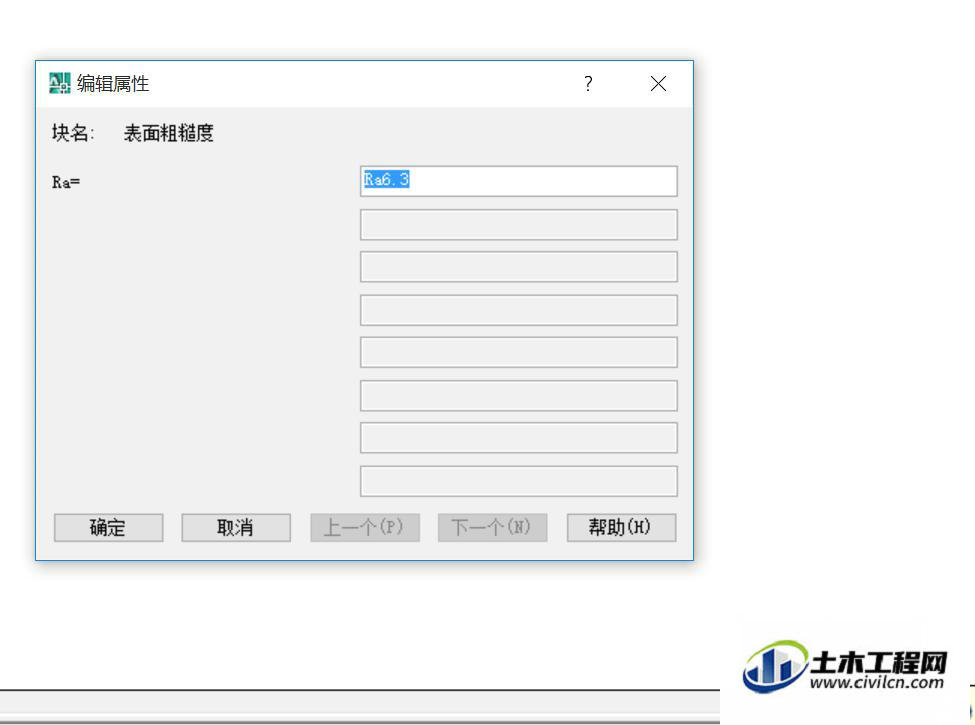

确认之后出现如图所示，继续确认！
第5步

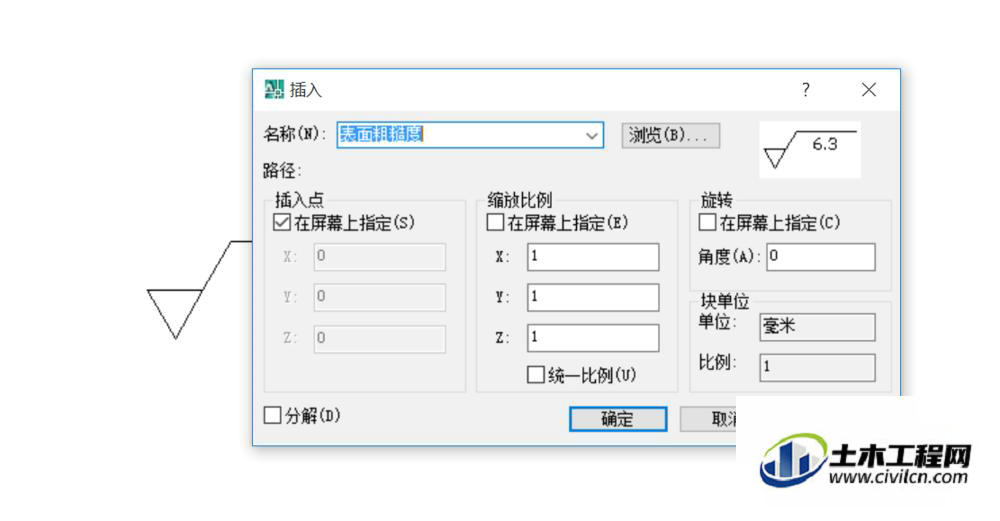

选择插入——块。就可以插入块了。插入之后数值可以任意修改，块也可以缩放旋转！
第6步
结果如图：这里输入默认数值
第7步

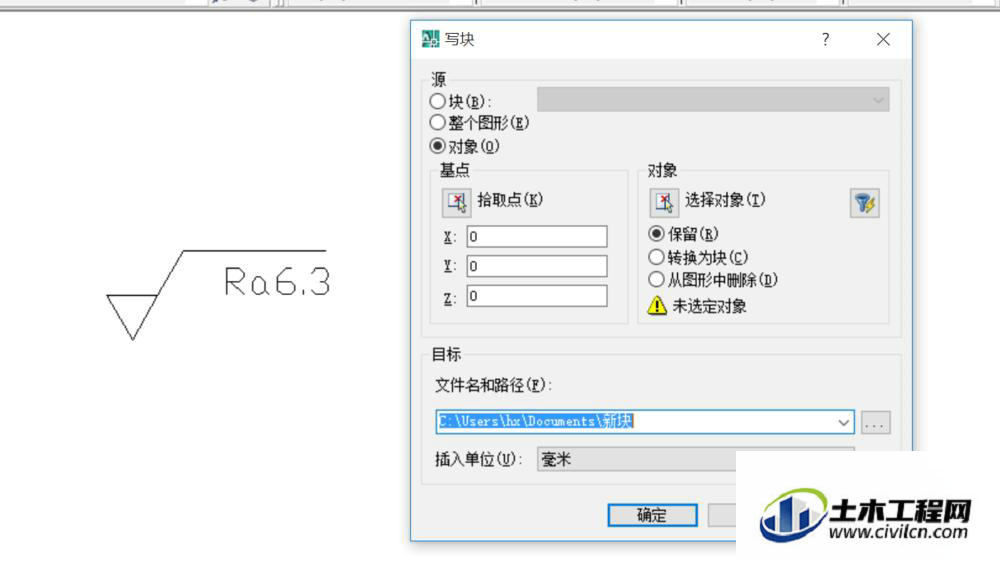

保存块，，输入：w ——enter键确认进行写块，保存到任意位置，方便需要的时候调用。
温馨提示：
以上就是关于“CAD2007块的画法/写入/插入”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
