CAD如何在布局里出图?

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,布局里出图会便捷,页面整洁。但是有很多小伙伴都不知道这个技巧,那么今天就给大家分享一下,CAD怎么在布局里出图的方法,希望能帮助到大家,感兴趣的小伙伴可以关注了解下。

方法/步骤

第1步

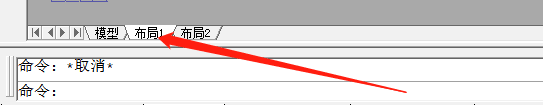

打开要出图的CAD图纸,单击命令栏上方布局选项卡,切换到布局。


第2步

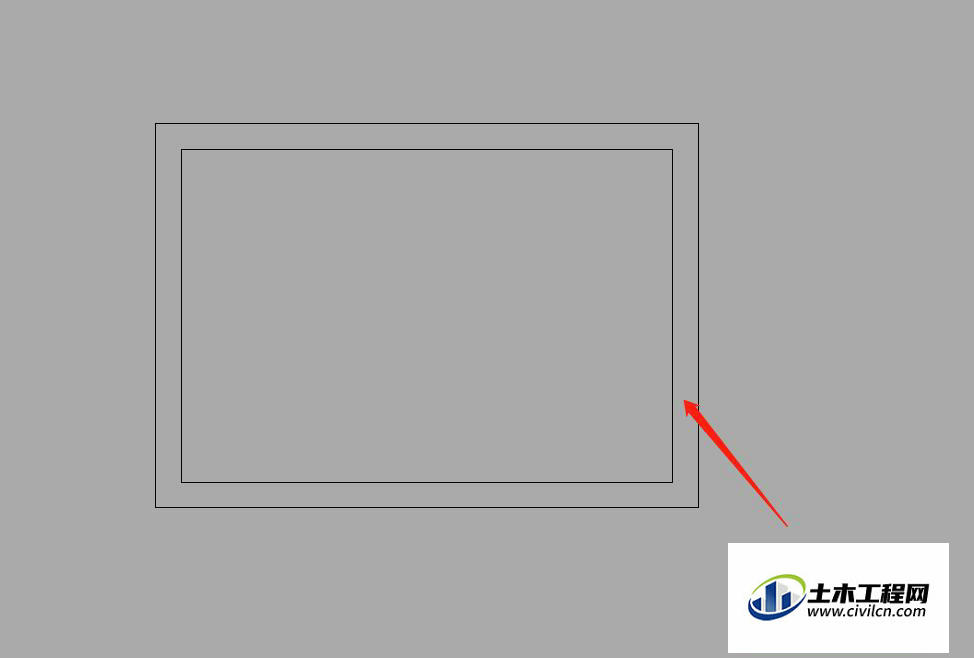

绘制或复制出图图框。


第3步

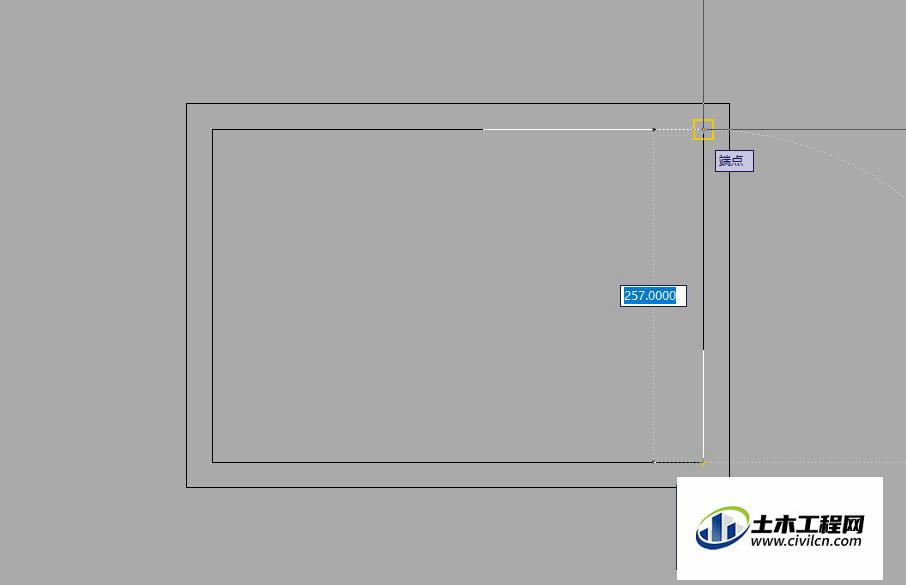

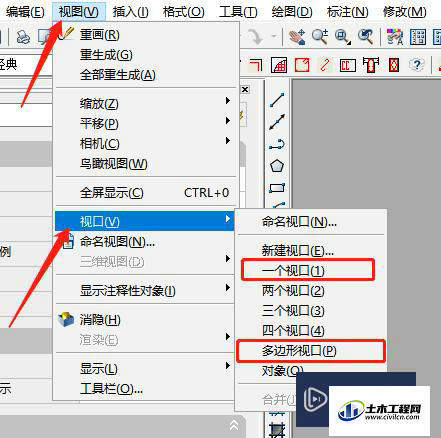

确定视口范围,选择工具栏视图→视口,按需求选择一个视口或者多边形视口,然后框选或者依次点击视口的边界点,选择完毕后空格确定,视口绘制完毕。



第4步

双击视口范围,找到需要出图的区域,根据视口大小缩放图纸,确定合适的出图比例即可。


温馨提示:

以上就是关于“CAD如何在布局里出图?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
