CAD2014版本中如何做图形环形阵列操作?

 CAD是自动计算机辅助设计软件,能够进行二维制图和三维图纸设计,无需懂得编程就能够自动制图,因此非常的多的朋友在学习和使用。软件中我们经常会使用到阵列功能,但是CAD怎样进行环形阵列?新手可能毫无头绪,为了帮助大家更快上手,下面的教程分享给大家。

方法/步骤

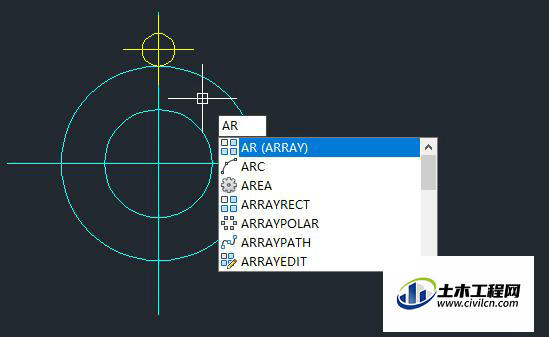

第1步

首先输入快捷命令ar,点击空格

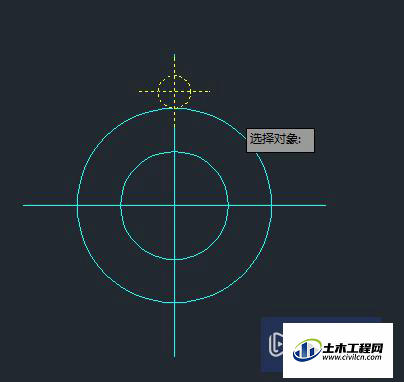

第2步

然后选中需要进行环形阵列的图形,点击空格

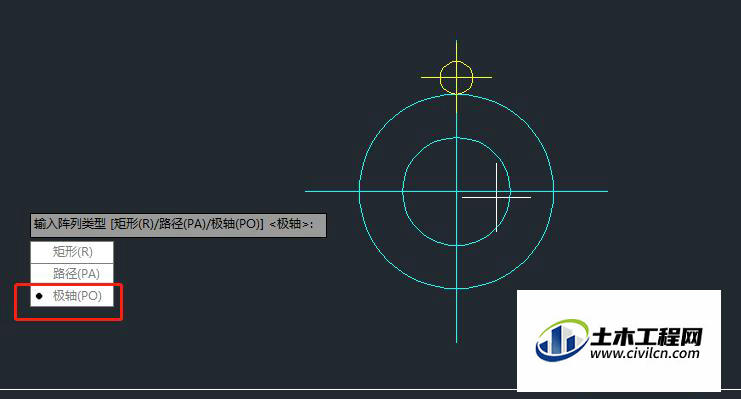

第3步

点击极轴选项,如图所示

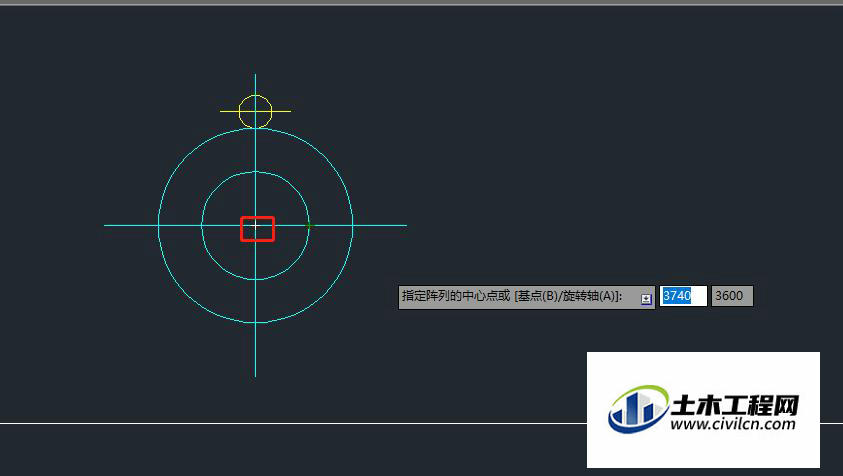

第4步

选择基点,这里选择圆心作为基点

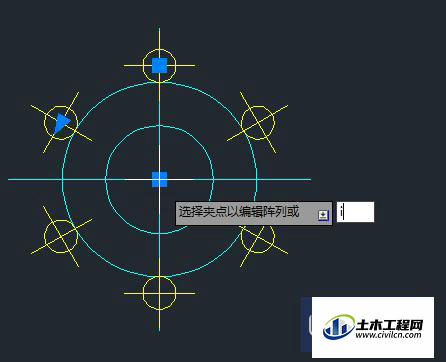

第5步

输入命令i,点击空格

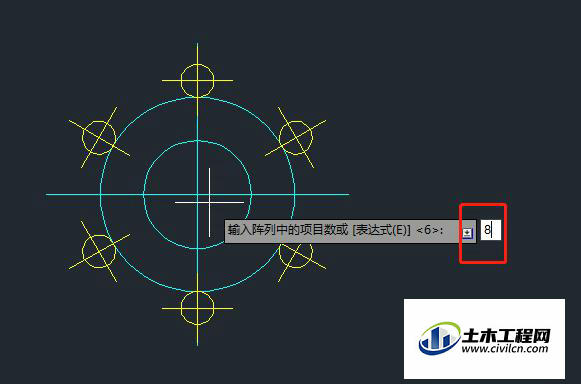

第6步

输入阵列中的项目数量,这里填写8为例点击空格

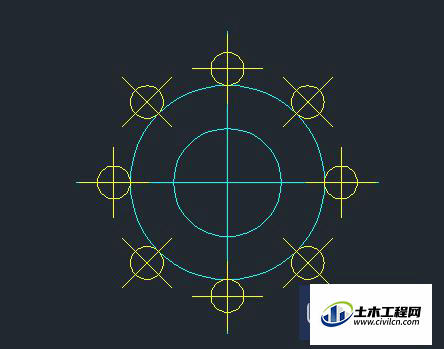

第7步

到此就生成以圆心为旋转点,小圆为旋转对象,旋转8次的图形


总结

输入ar-空格-选择对象-空格-选择极轴-选择基点-输入i-空格-输入旋转数量-空格-完成阵列旋转
