CAD软件经常被用来绘制一些工程图，所以为了让别人更好的了解地貌，我们需要进行绘制一些剖面或者断面图，所以CAD怎么画格式剖面图与断面图？这并不难，这就来告诉大家。
方法/步骤
第1步

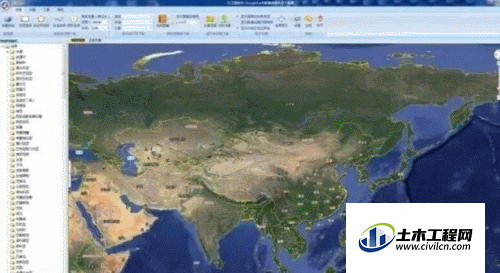

1、打开91卫图助手。
第2步

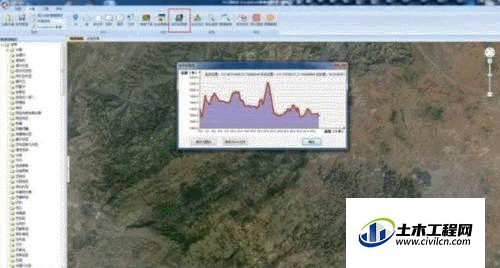

2、找到自己需要切剖面的位置，点击【矢量功能】-【地形剖面图】，拉取双击即可。然后可保存为图片BMP格式或CSV文件。
第3步

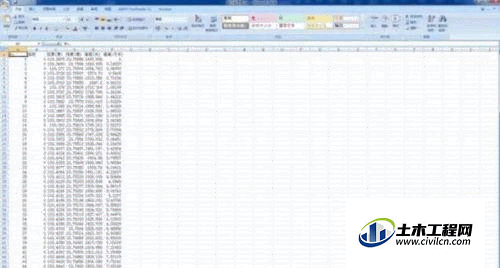

3、用EXCLE打开保存的CSV文件，如图。
第4步

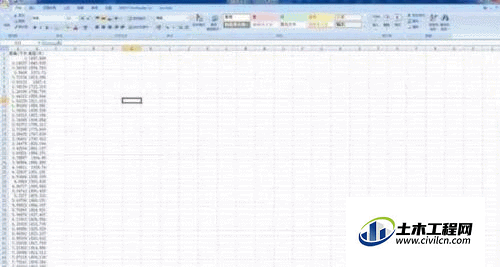

4、删除前4列不需要的信息，将距离和高程列互换，插入复制列即可。
第5步

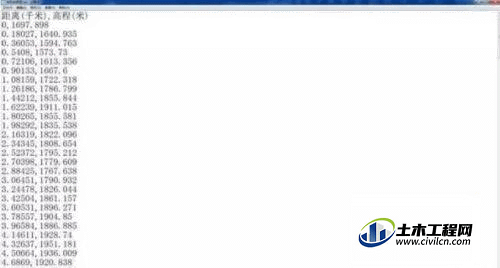

5、保存CSV文件，改后缀为.txt，并打开查看数据。然后将TXT文件的后缀.txt修改为.HDM.，最后的文件名为HDM.
第6步

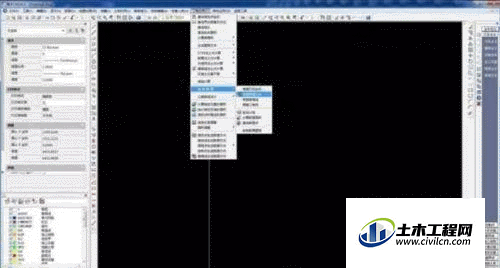

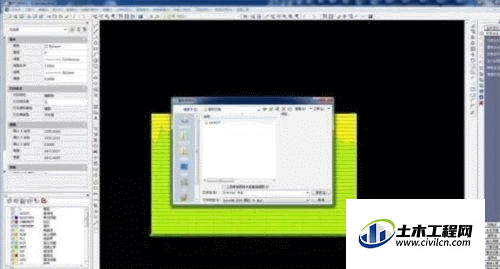

6、使用南方CASS，点击【工程应用】-【绘断面图】-【根据里程文件】，打开后选择修改后的HDM格式文件。
第7步

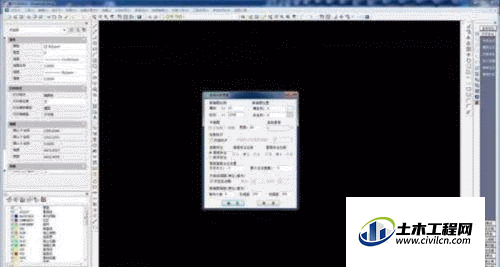

7、设置相关参数，多尝试。
第8步

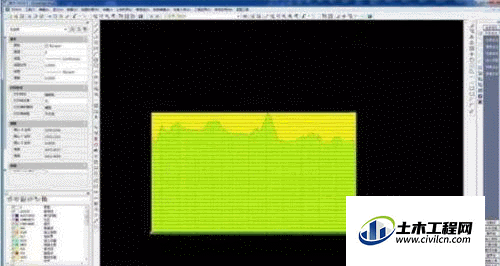

8、生成的断面图，可以随意设置XY比例尺。并可对比保存的BMP文件。
第9步
9、保存为DWG，后面为修饰
温馨提示：
以上就是关于“制作CAD格式剖面图与断面图”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
