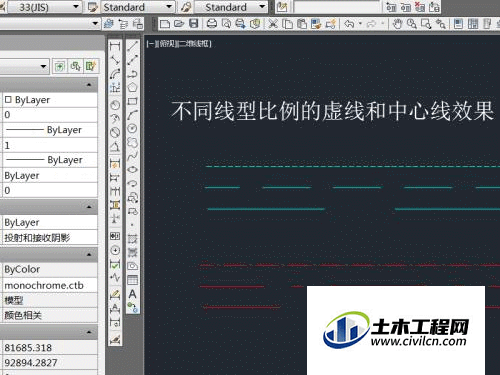

CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，有时候CAD图中的虚线和中心线显示不出效果，中间的空白太大或太小，是因为没有设置合适的线型比例，在工程图中不处理好这些细节，画出来的图纸就显得不专业，所以今天就来说说CAD的虚线、中心线线型比例怎么设置吧！
第1步
任意画一条线段，然后通过层或特性设定为虚线。

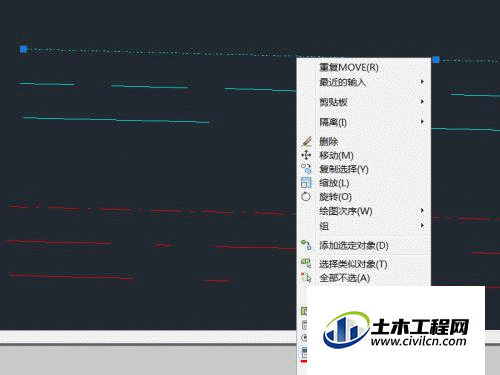

单击选中该直线段，再右键单击弹出下拉菜单
点选菜单中的“特性（S）”选项
如下图
第2步

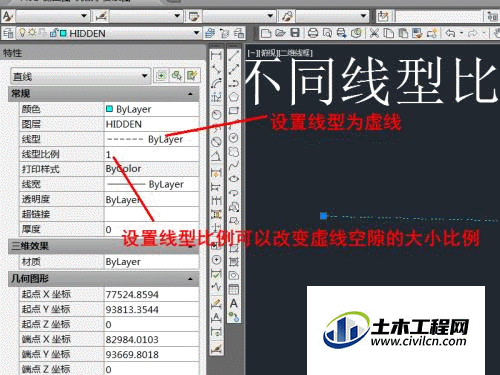

此时，界面左边会出现特性窗口，如下图。
如果上一步不懂设置虚线，可以在此窗口进行设置。
如下图，此时的线型比例为1，有些电脑可能默认设置不是1，但是没有关系，只要增大或减小这个数值，就可以改变线型中空隙的大小及比例。
第3步

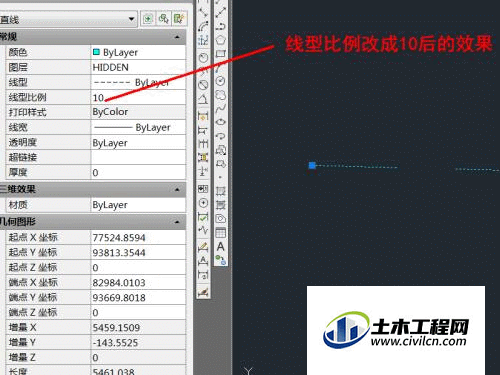

在线形比例中我们输入10，再回车。
可以看到，虚线的间隙立刻放大了。
你再尝试输入0.001至1000的数值，就能更直观了解到放大及缩小间隙的效果。
注意，在更改数值过程中，一定要点选你画的直线。
可选一根线或选多根线或圆弧等，一定要选中后才修改，选哪个就能修改哪一个。
方法2：全局设定线型比例，固定线型比例
第1步
如果要在一和图纸中，所有画的虚线和中心线都保持同一比例?应该如何设置？
同样是在特性选项板中设定比例即可。

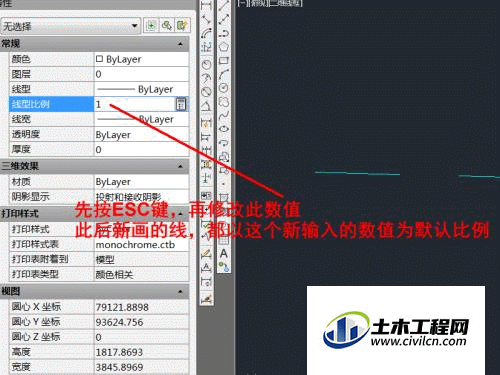

要点是在设定比例前，不要选中任何图元。
快速的方法是选按一下ESC键，再更改线型比例。
这样做后，你后面所有新画的线都会以这个线型比例作为默认的比例，而无需一个个地修改设定。
温馨提示：
以上就是关于“CAD虚线、中心线线型比例设置”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
