CAD中矩形(rec)的绘制技巧

 矩形是CAD中用的最多的命令了,比如图框,梁、柱、门窗都是矩形的,所以我们需要对这个命令足够的熟悉,那么CAD中矩形怎样快速绘制呢?其实方法很简单,下面就来示范给大家看看。

方法/步骤

第1步

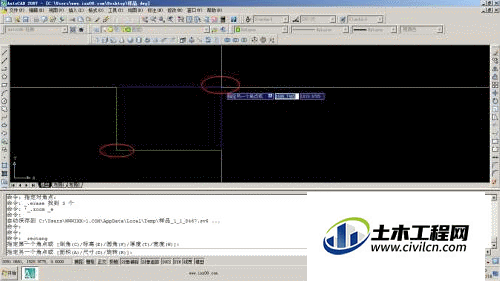

两对角点确定一个矩形。也就是说,只要会画点,就会画矩形。


第2步

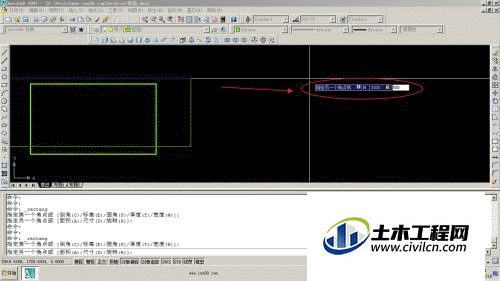

在很多时候,我们需要画一个定尺的矩形。如图,我们可以借助于相对偏移来确定。使用@1000,500确定于相对上一点的尺寸。


第3步

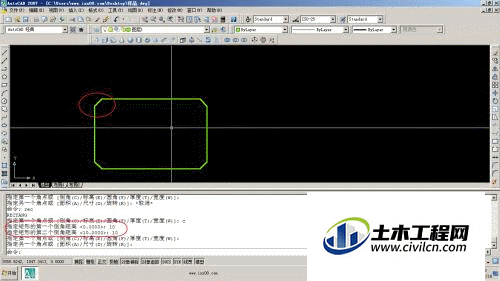

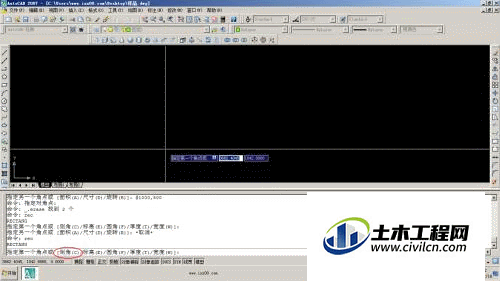

倒角选项可以对矩形的四角进行倒角,需要设置两个参数,如相同为45度倒角。


第4步

设置参数为10时,绘制一图示倒角的矩形。


第5步

圆角与倒角基本用法相同,不同的是圆角只需设置一个弯曲半径就可以了。


第6步

如图示为1圆角半径为10的矩形。要注意的是半径不能大于边长的一半。


第7步

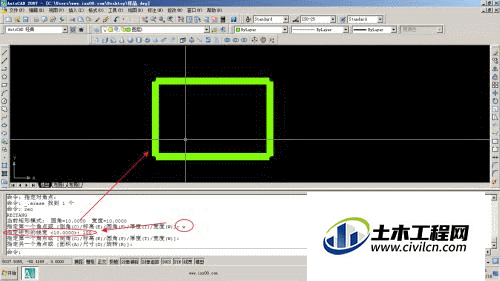

线宽,可以直接对绘物体进行定义线宽,并与图层无关。


温馨提示:

以上就是关于“CAD中矩形(rec)的绘制技巧”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
