CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，给图形对象添加尺寸约束可以控制图形对象的大小、角度，以及两点之间的距离，改变尺寸的大小，图形对象也发生相应的变化，那么今天就来详细的说说CAD怎样标注对齐尺寸约束的方法吧。
1.绘制二维图形
第1步

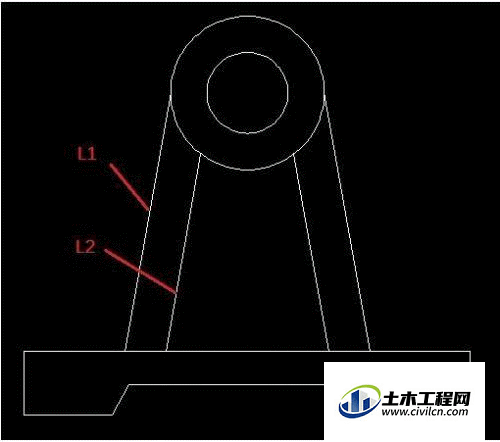

绘制二维图形，如下图：
2.对齐尺寸约束
第1步
对齐尺寸约束用于约束两点或两条直线的距离，可以约束水平距离、竖直尺寸或倾斜尺寸。如上图所示，
L1和L2平行，标注L1到L2的垂直距离。

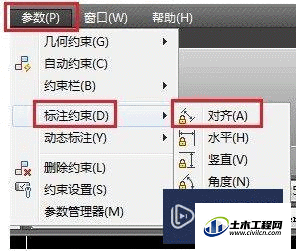

菜单栏：选择【参数】│【标注约束】│【对齐】命令。
第2步

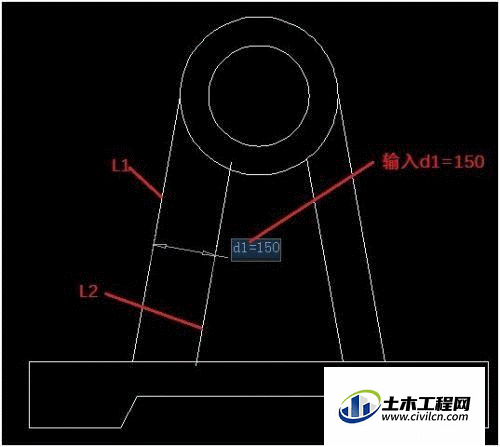

命令行如下，输入2L.表示选择要两条平行线，按【Enter】键，鼠标单击L1和L2,输入d1=150
第3步

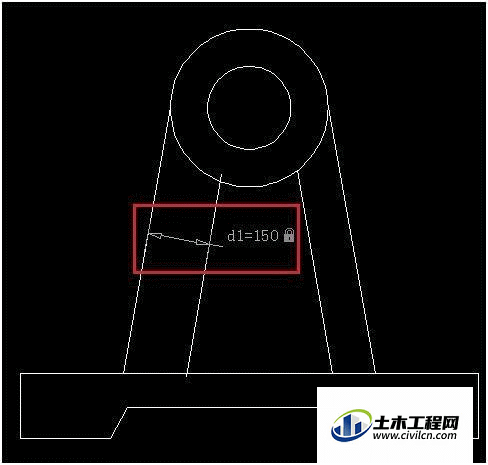

L2与L1的距离就是150mm,注意单击的两条平行线的先后顺序，我们是先选择L1，后选择L2，那么标注的尺寸约束就是L1的位置不动，L2相对于L1的位置根据输入尺寸的大小而发生变化。
第4步

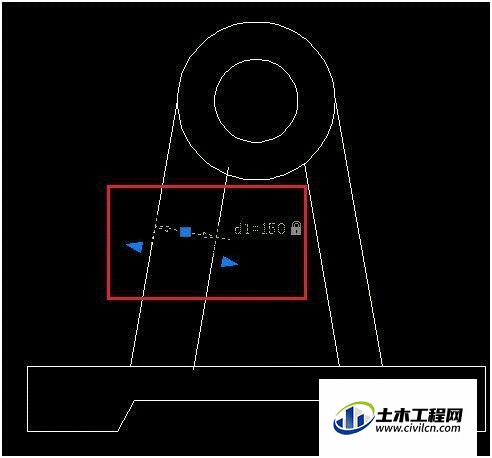

单击尺寸“d1=150”,出现蓝色的小方框和蓝色箭头，
第5步

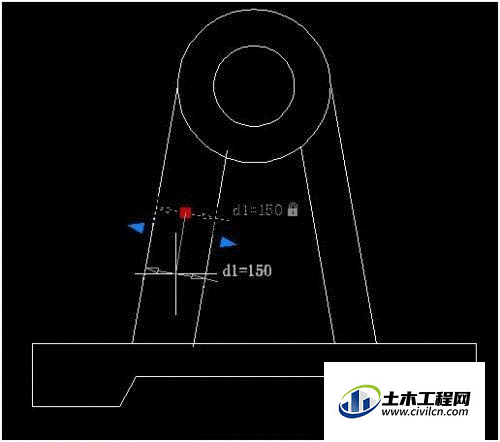

单击蓝色小方框，光标拖动蓝色小方框，可以拖动尺寸位置
第6步

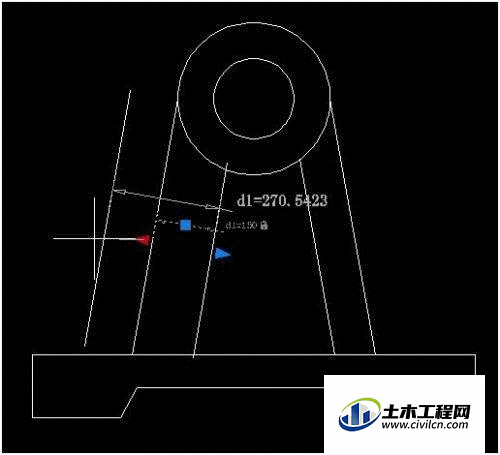

单击蓝色箭头，单击L1旁的箭头，光标移动，可以拖动L1移动位置相对与L2的约束尺寸发生变化；同样单击L2旁的箭头，光标移动，可以拖动L2移动位置相对与L1的约束尺寸发生变化。
温馨提示：
以上就是关于“CAD如何标注对齐尺寸约束？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
