CAD计算单独线段长度和多个线段的总长度方法

 很多朋友不知道怎么计算CAD单独线段和多个线段总长度,在CAD中计算线段长度方法有很多,可以单条直接点击特性查看长度,也能够使用命令li,可多条线段同时计算长度,或者外部插件。

一、单条线段长度计算

第1步

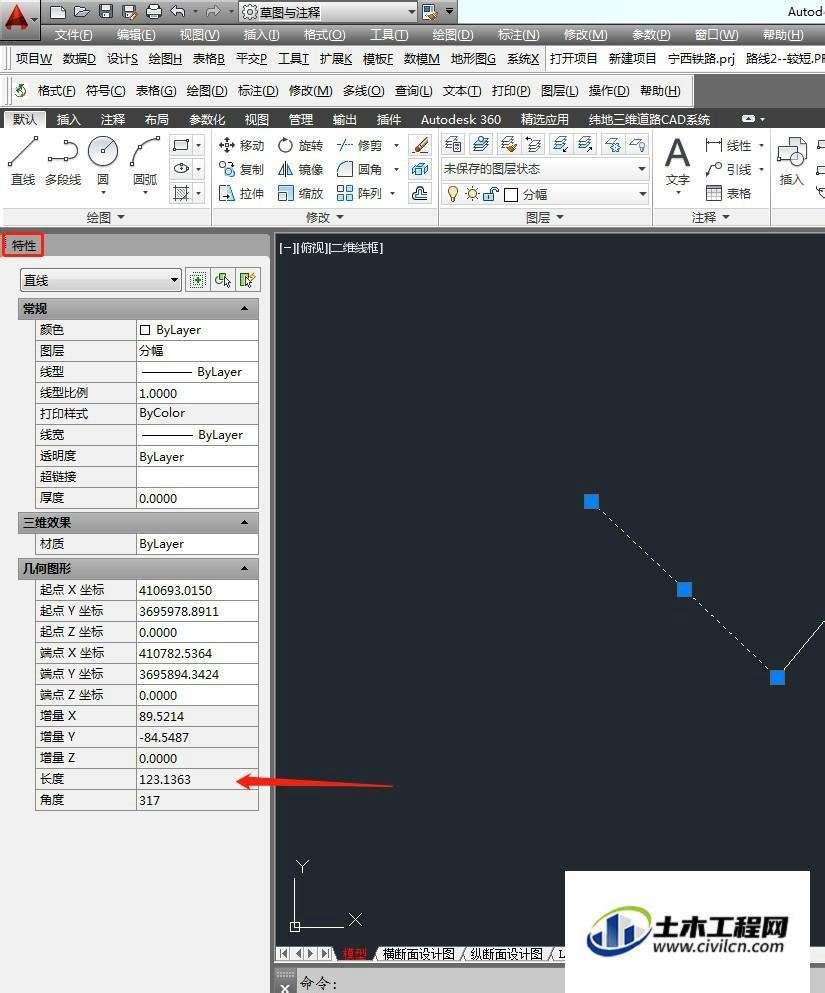

我们直接选择需要计算长度的线段,右键--特性--长度,就可以直接看到线段长度,如果是多条线段,可以一条一条的加起来统计长度,适用于小工作量的统计


二、快捷命令

第1步

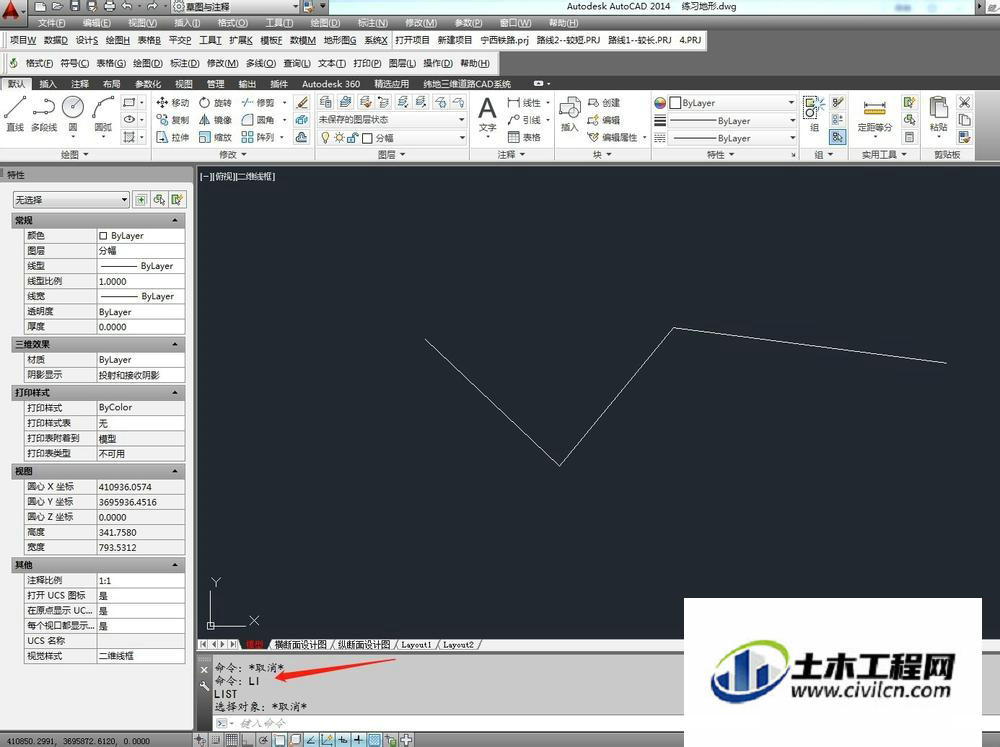

我们输入命令li,然后选择需要统计长度的线段,可多条同时进行


第2步

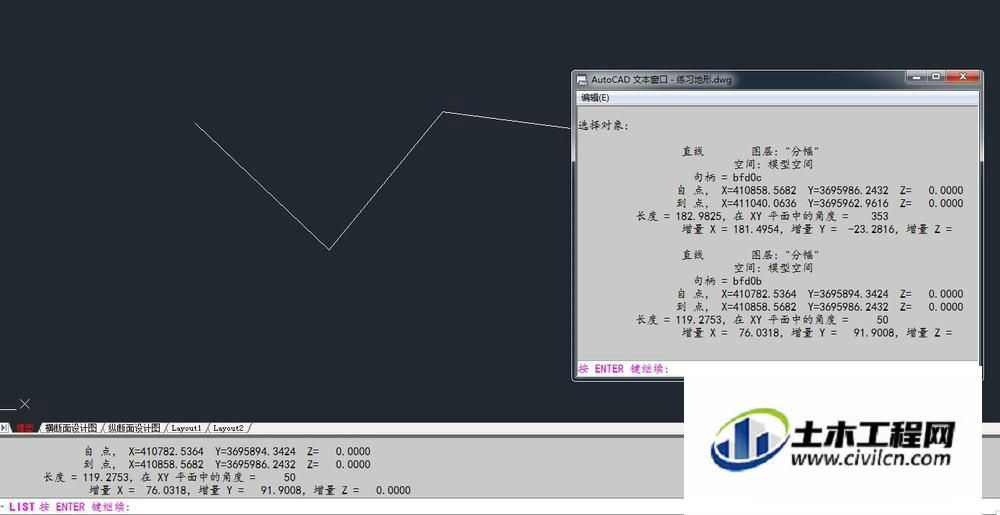

选完之后回车或者右键,就会弹出一个文本,里面就有线段长度信息,一目了然,不过没有统计总长度,而是分开的,还是需要我们手工在加一下才能知道总长度


三、外部插件

第1步

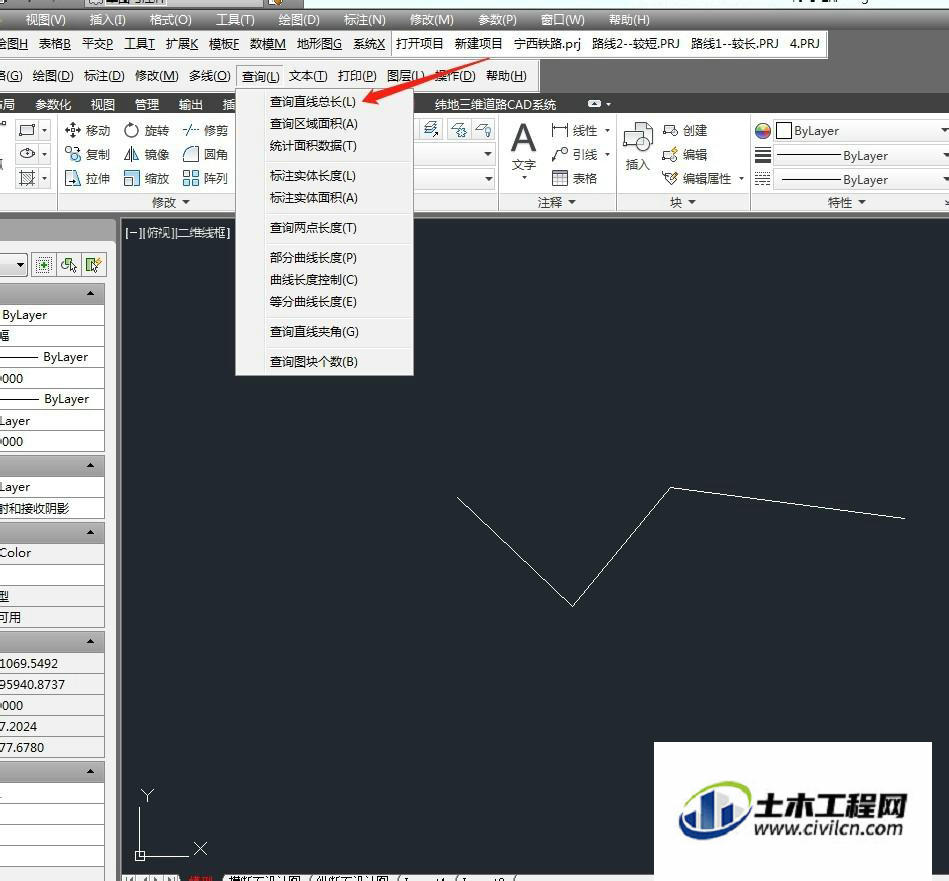

我们利用常青藤辅助工具,它里面自带查询长度功能


第2步

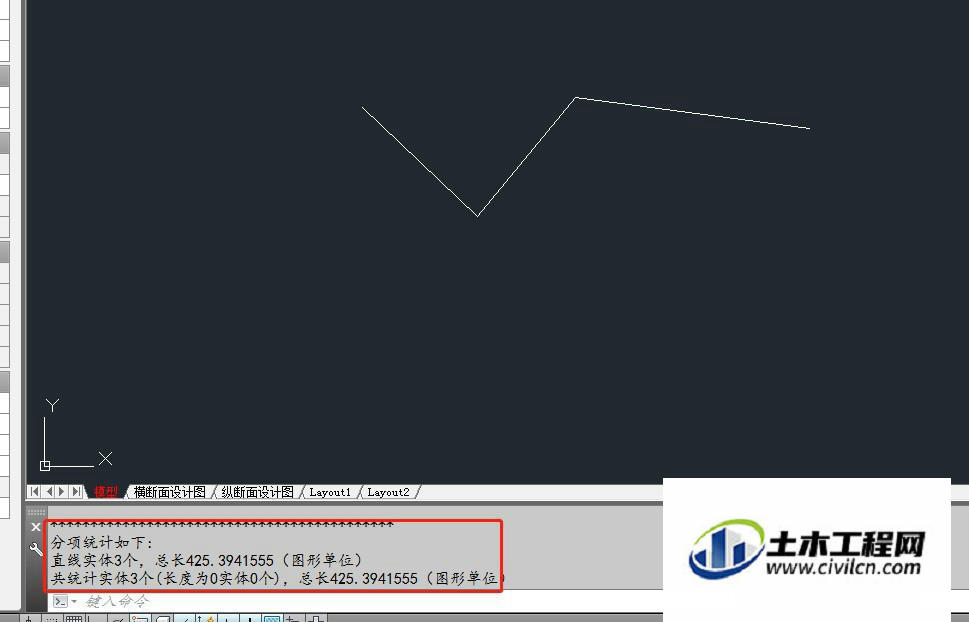

点击命令后,我们直接选取需要计算长度的线段,选完回车,就会得到线段总长度,很便捷


温馨提示:

以上就是关于“CAD计算单独线段长度和多个线段的总长度方法”,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
