在CAD中绘制钢筋图时,往往会发现输入钢筋符号会显示为问号,这是因为CAD中没有相应的钢筋字体导致的,我们需要插入到对应的CAD字体库中,或者从CAD文字目录下复制字体到缺少字体CAD的目录下。下面我们简单介绍一下具体做法。
方法/步骤
第1步

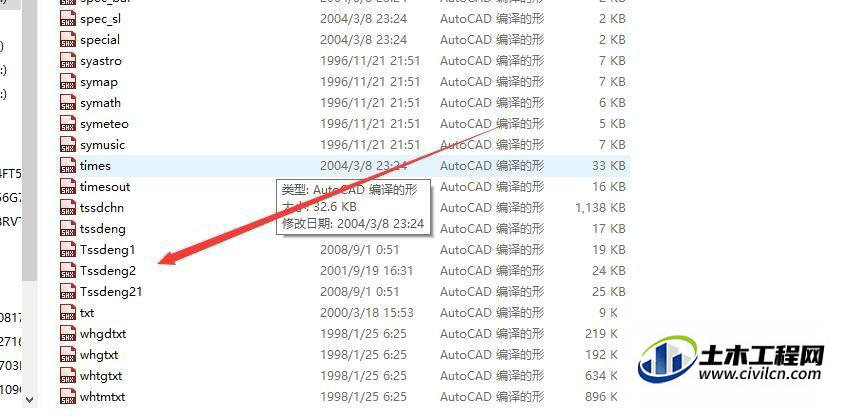

首先介绍需要的几中钢筋字体如下图所示。可以从网上下载也可以自行复制粘贴。如图中箭头所示以t开头的几种字体。
第2步

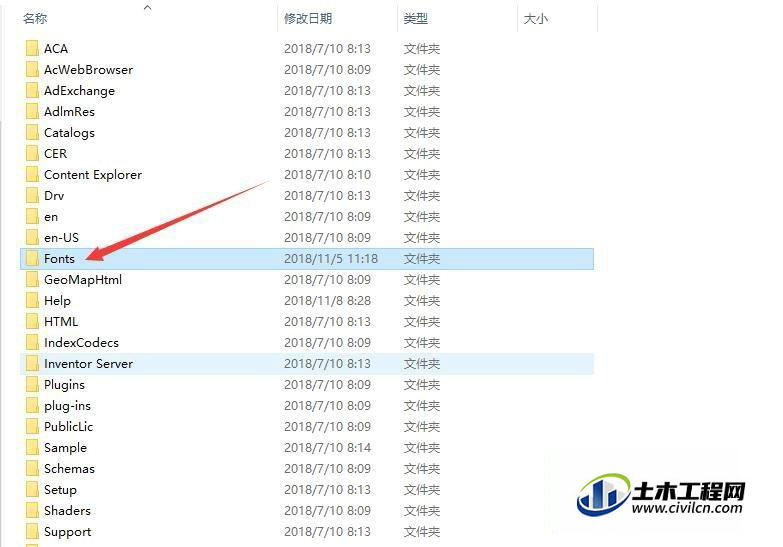

紧接着介绍CAD字体库所在位置。如图打开CAD安装目录,箭头所指fonts就是字体安装目录。
第3步
我们将下载或复制的字体复制粘贴到fonts文件夹中,如图。
第4步

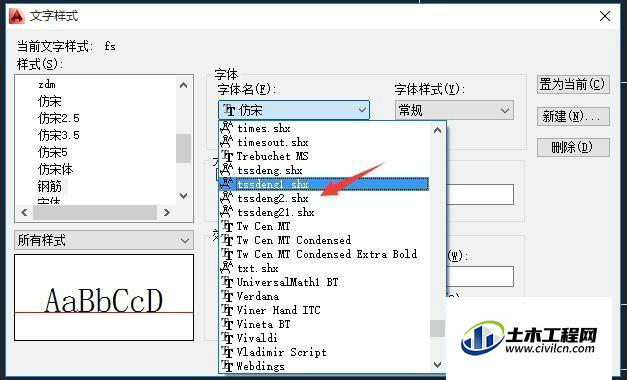

然后重启CAD准备输入钢筋符号,注意一定要重启CAD,软件才会重新加载新的字体来用,负责依然无法使用新加入的字体。
第5步

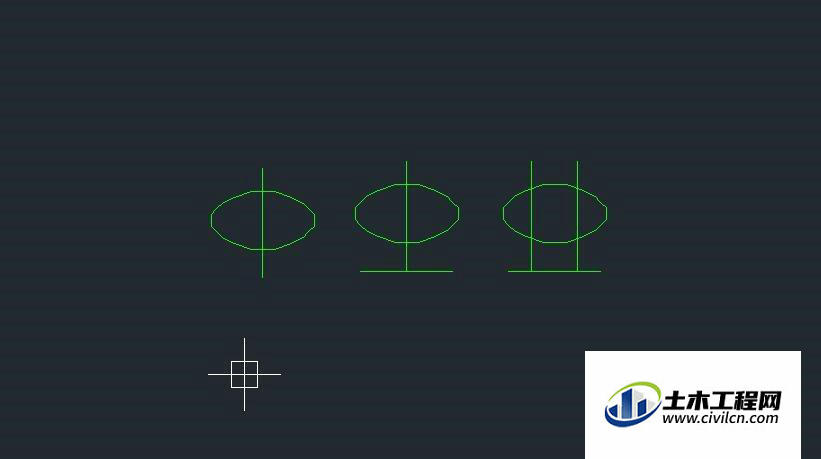

下面介绍几种钢筋的输入:Ⅰ级钢筋%%130,Ⅱ级钢筋%%131,Ⅲ级钢筋%%132如下图所示,分别为123级钢筋符号,当然还有些特殊符号也可以用这种字体输入,具体输入方法请大家网上自行查找。
