用惯了Windows操作系统的人没有人愿意回到dos操作界面去操作。同样的对于初学者来讲，使用CAD画图也不愿意使用烦人的指令代码，那么CAD怎样绕开指令画图呢？这就把技巧分享给大家。
第1步

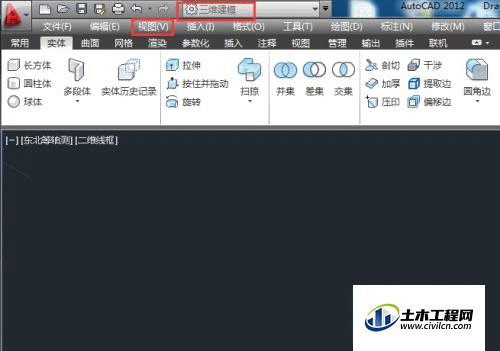

工作环境准备。今天我要教你3D图形画法，主要学球、圆锥、圆台画法，圆柱比较容易就不说了。首先设置一下工作空间。单击下拉三角选择三维建模。单击视图---三维视图，选择东北等轴测。
第2步

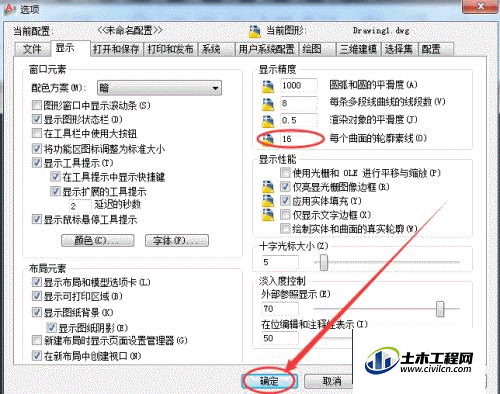

单击工具---选项---显示，把显示精度，每个曲面的轮廓素线设置为16，其余默认，确定。素线越多，图形越精细，但是线条太多，密密麻麻也影响观察线条之间的结构逻辑关系。
第3步

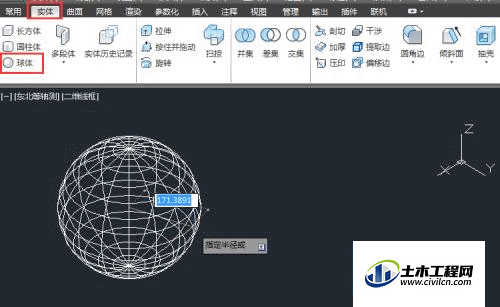

不使用指令同样得心应手。画图难，难在找不到工具。只要知道工具在哪里就好办了。单击实体---球体工具，在画图区，单击一下定下球心位置，拉开再单击一下，定下球的半径。不要输入任何指令，球已经搞定。
第4步

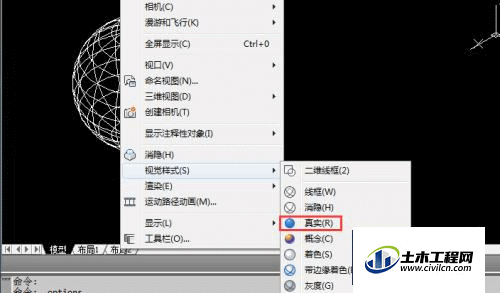

如何看球体真实效果？单击视图---视觉样式---真实。
第5步

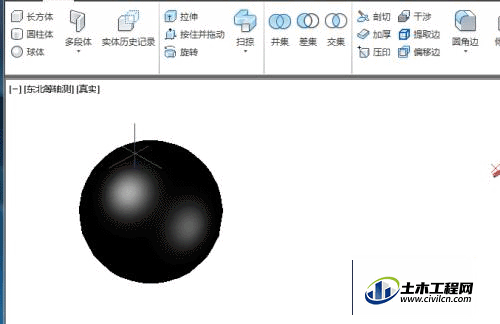

顷刻间，油光发亮的球体展现在我们眼前，好立体的黑球啊！默认颜色是黑的哦。
第6步

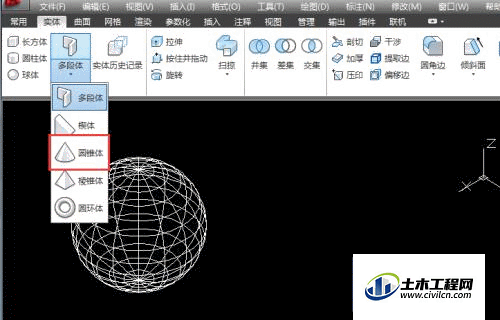

圆锥带着圆台一起飞。画完了球，继续画圆锥。圆锥工具在哪里呢？单击多段体下拉三角，可以看到圆锥工具，单击它。
第7步

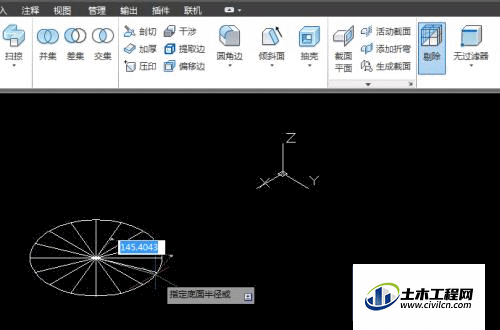

在画图区单击一下定下底面圆心，拉开单击一下定半径，光标网上拉，单击一下定圆锥高度，就这样，单击几下，就拉出圆锥来，不用指令也能做到，你一定感觉很容易吧？实际上并没有你想象的那么容易。
第8步

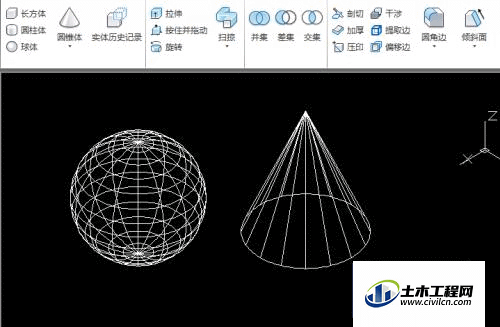

效果还真不错。所有这些，都要在充分了解画法，不断练习，才能熟练掌握。
第9步

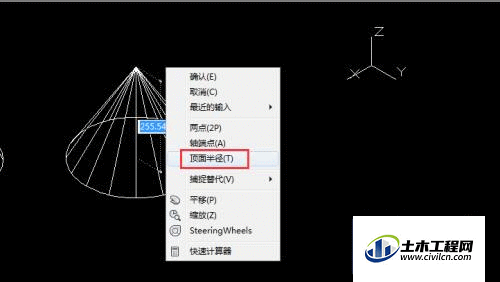

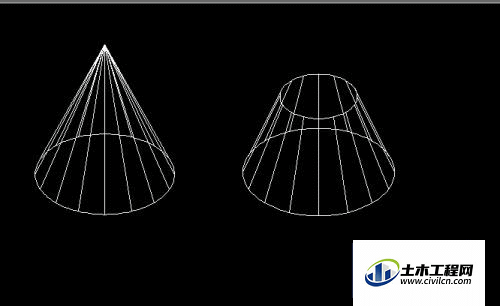

圆台工具在哪里？会画圆锥，还不一定会画圆台呢。你找找看，工具里有没有圆台？所以，不要以为我说容易你就麻痹，单击圆锥工具，在画好底面往上拉的时候，右击一下，在快捷菜单里选择顶面半径，然后拉开，形状满意时单击一下，就可以了。
第10步
如何给几何体着色？球、圆锥、圆台都画好了。如何着色，这个问题在网络上被问烂了。对于初学者来说，你掌握一种最简单的方法就行了。
第11步

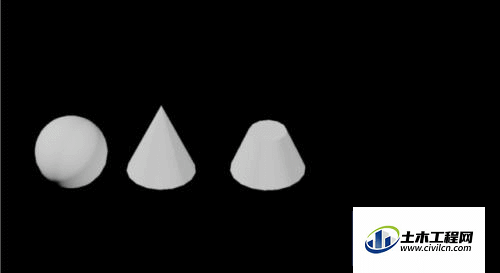

单击视图菜单---渲染---渲染，就可以自动渲染成有点像石膏模型的样子了。当然你也可以单击渲染工具，在渲染下拉面板选择渲染。保存方式也很简单，在渲染后的图形页面单击文件---保存即可。
温馨提示：
以上就是关于“CAD如何绕开指令画图？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
