在画图的时候，有时候一些复杂的图形，还有一些好看的字体我们很难制作出来，但我们可以描出别人作品的轮廓出来，之后再进行加工，那么CAD怎样快速描出文字的轮廓线呢？下面来告诉大家。
第1步
只要你的CAD里有这样的功能，分解文件就非常简单，下面就简单介绍一下分解文字轮廓线的操作。
设置一个文字样式，选择自己需要的字体，为了更好地观察效果，可以选择一个操作系统的字体，如宋体。
写单行文字或者直接写多行文字，然后将文字设置成自己需要的字体，如下图所示。
第2步

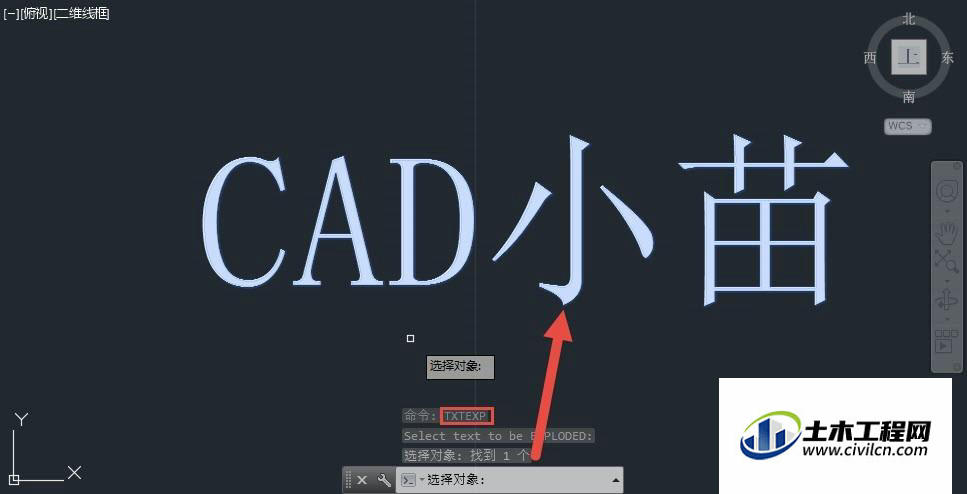

如果你使用的是AutoCAD，可以输入TXTEXP命令，如果你用CAD的话，可以直接在菜单里选择：文字>文字轮廓线或输入命令EXPLODETEXT。
选择图中的文字后，文字没有任何变化，如果是AUTOCAD可以继续在选择其他文字。
第3步

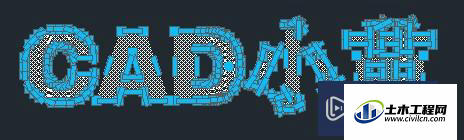

在CAD中选择完文字后就完成了操作，但文字看上去没什么变化，因为CAD在分解文字的时候保留了轮廓线和内部的填充。但框选这些文字，就可以看出文字已不再是一个整体，已经被分解，如图所示。
第4步

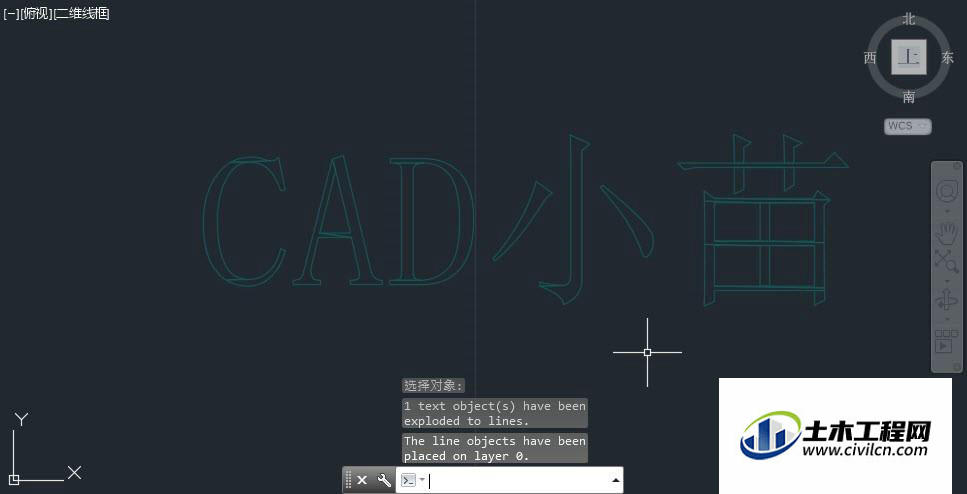

在AUTOCAD中需要回车确认不再选择其他文字，软件开始对文字进行处理，处理后就可以看到文字就只剩轮廓线，如图所示。
第5步
ACAD中分解文字仍然保留了原来扩展工具的LSP程序，在中文版中提示也是英文的，没有翻译。
不同版本CAD文字分解处理效果不完全相同，有些图AUTOCAD处理得比较好，有些图浩辰CAD处理得比较好。
比如AUTOCAD 2017，虽然处理后的轮廓线都是封闭的多段线，但有些局部处理得也并不好，如图所示。
第6步
这样的轮廓线虽然封闭了，但如果后续要将它拉伸（EXTRUDE）或用其他命令转成三维图形，局部还是需要进行修整。
而CAD分解轮廓线自动被连接成了封闭轮廓线，将中间的填充删除后，剩下的轮廓线还比较完整，只是可能存在嵌套的封闭图形，需要将图形转换成面域并进行布尔运算，但处理效果反倒会比AUTOCAD更好。
第7步
至于后续如何编辑文字，如何生成如何生成三维图形，这里就不详细讲解，以后再单独介绍。
小结
将文字分解成轮廓线有两种用途：
一种是对轮廓线进行后续编辑，例如编辑成艺术字或处理成三维文字效果。
还有一种是文字作为图形的一部分，例如LOGO或产品上的文字，为了避免使用文字对象是可能在其他机器因为缺字体或CAD版本不兼容，导致文字显示不出来或文字的文字外观发生变化，将文字分解成图形就不会存在这样的问题了。
如果你用的是AUTOCAD，可以输入TXTEXP命令试一下，如果不识别此命令，而你又想用此命令，可以想办法装上扩展工具EXPRESS TOOL。
