CAD是目前一款比较热门的图形绘制软件，软件的绘图功能强大，因此大受设计师的欢迎。在CAD中创作图纸，我们接触到对多的就是对称，所以CAD机械版如何画出对称线？今天来分享一个小技巧给大家。
方法/步骤
第1步

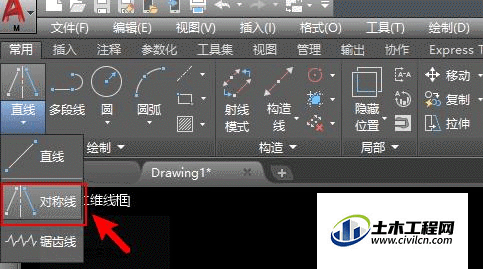

在常用选项卡中选择直线工具，点击下拉箭头，点击对称线工具。
第2步

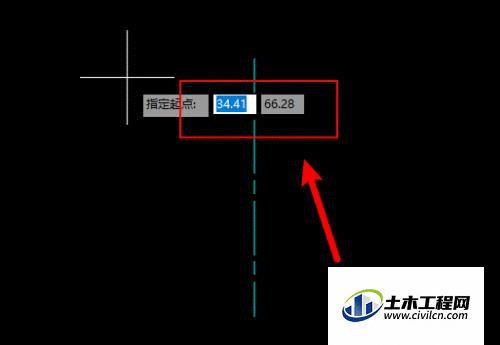

此时弹出界面要求输入对称参考线的第一个点的坐标，输入坐标或在屏幕上点选；
第3步

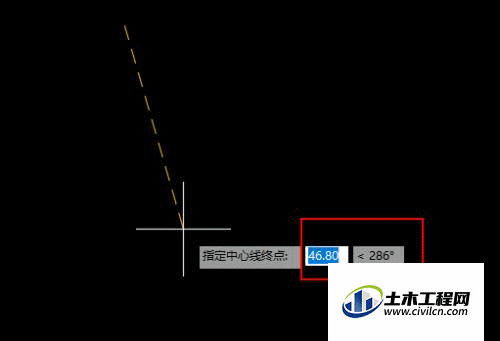

接着弹出界面要求输入对称参考线的长度和角度，输入长度和角度或在屏幕上点选，即可完成中心线的绘制。
第4步

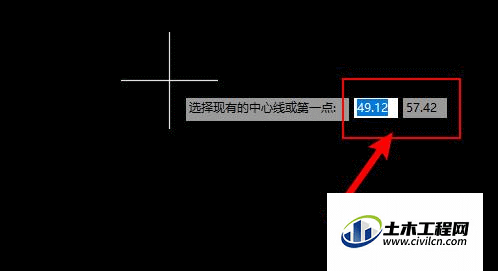

然后弹出界面要求输入对称线的第一个点的坐标，输入坐标或在屏幕上点选。
第5步

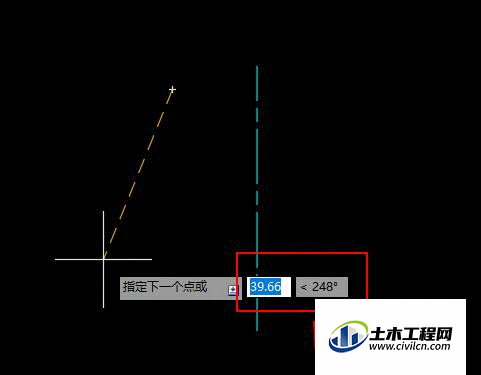

根据需要绘制一条或多条线段。
第6步

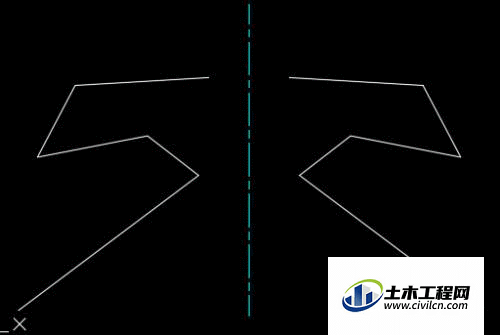

回车确认即可完成对称线的绘制。
第7步

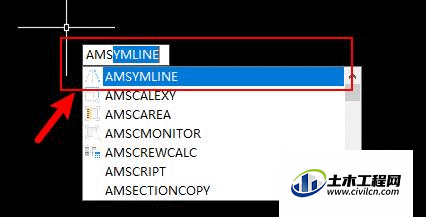

也可以使用键盘直接输入AMSYMLINE来调用对称线工具，调用后上述步骤不变。
温馨提示：
以上就是关于“CAD机械版怎么绘制对称线？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
