CAD是非常不错的精确绘图软件，能以多种方式创建直线、圆、椭圆、多边形，条样曲线等基本图形对象。在一些图纸中，我们经常会滑到圆弧，那么CAD中圆弧怎么画？下面教程就来为大家解答。
第1步

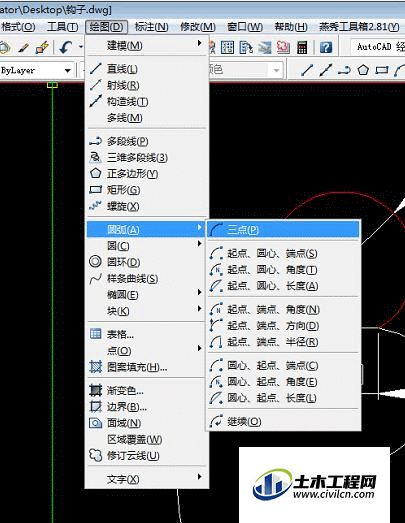

第一种方法：老实本分的使用系统提供的十一种方法
注意：1、看着方法很多，其实仔细瞅几眼就会发现不过是起点，端点、圆心，度，半径，方向，角度几个条件的组合罢了
2、长度指的是圆弧所对应的弦长，注意不是弧长！！
3、角度指的是圆弧所对应的圆心角
4、目前CAD无法通过已知弧长来画圆弧，有些扩展工具到是可以的
第2步

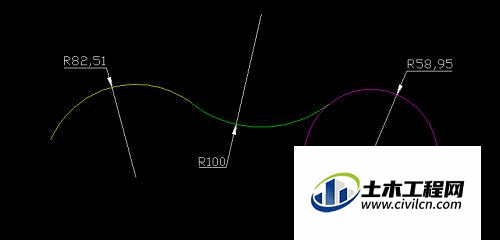

第二种画法：另辟捷径的倒角和圆
注意：1、直线与直线，直线与圆等两个图形之间的圆弧大多都可以通过倒圆角直接画出来，无需使用圆弧的基本画法
2、部分圆弧可以线画圆，在通过裁剪得到圆弧
圆弧的方向
第1步

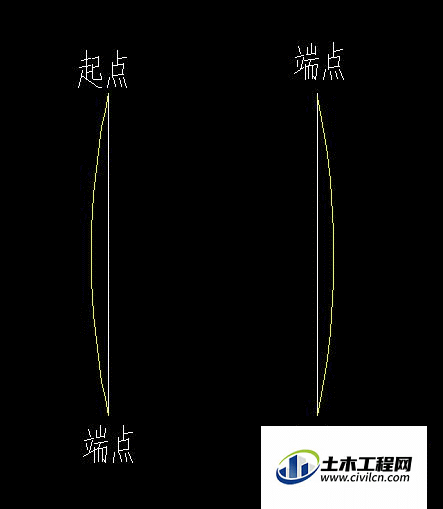

圆弧的默认方向是逆时针
注意：1、起点，端点，半径/角度的这二种画法中对方向有明显的要求，不可弄 错顺序否则达不到理想的效果，其余的画法中倒不是很特别铸造方向主要是因为圆心的位置是固定的
2、起点，端点，方向这个画法中对方向就不作要求了，因为我们可以通过鼠标去确定方向，这个方法和三点画圆弧的结果相同不过就是三个点的顺序不同罢了
圆弧的优弧和劣弧
第1步

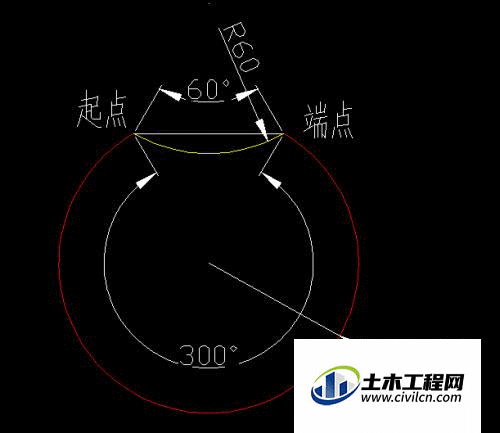

优弧：所对圆心角大于180°的圆弧叫做优弧。表示一个优弧时用三个字母来表
劣弧：所对圆心角小于180°的圆弧叫做优弧。表示一个劣弧时用两个字母来表
如图所示，弦长20画优弧和劣弧就有着明显的不同，所以在画图的时候需要判别优劣弧之分
圆弧的表现形式
第1步

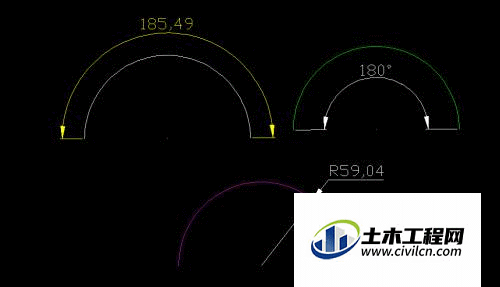

1、弧长：因为无法通过弧长来画圆弧所以平时一般标注的时候很少有标注弧长弧长的符号可以通过标注样式管理器中设置位置
2、半径：半径是圆弧标注的最常见形式，无需知道起点和端点也可以画出来
3、角度：不常用的标注，需要知道起点和端点/圆心的具体位置
4、三点位置：三个点就可以画出圆弧，起点，端点，圆心或者圆弧上任意一点
截取固定弧长的圆弧
第1步

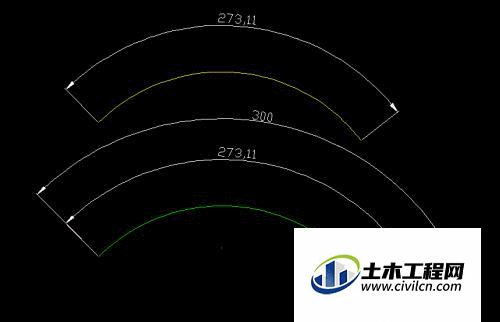

LEN——T——指定长度——选择对象
注意：1、使用LEN命令截取已知长度要注意方向
温馨提示：
以上就是关于“CAD中关于圆弧的相关内容总结”，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
