CAD绘制电视背景墙

 很多小伙伴不了解CAD怎么画电视背景墙,电视墙是家里的一亮点,在做设计的时候,电视背景墙也是我们重中之重,设计出来还必须画成图,一是让客户看,二是放到工地,供施工人员施工用,所以需要学习,本次的教程来告诉大家详细步骤。


方法/步骤

第1步

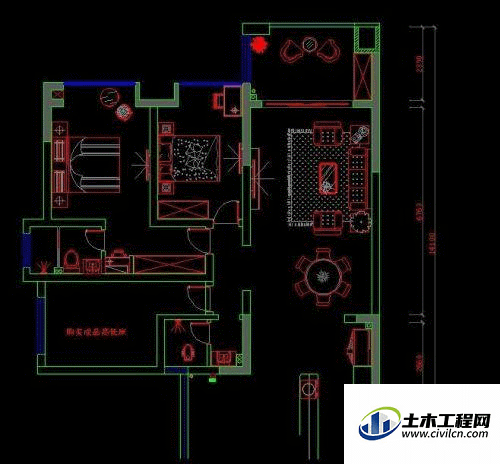

打开平面布置图。


第2步

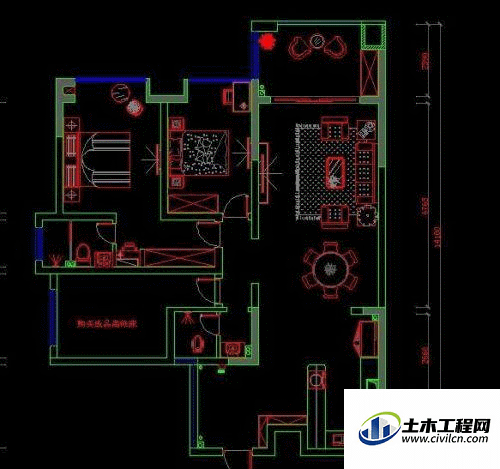

复制一份,主要复制电视墙区域。


第3步

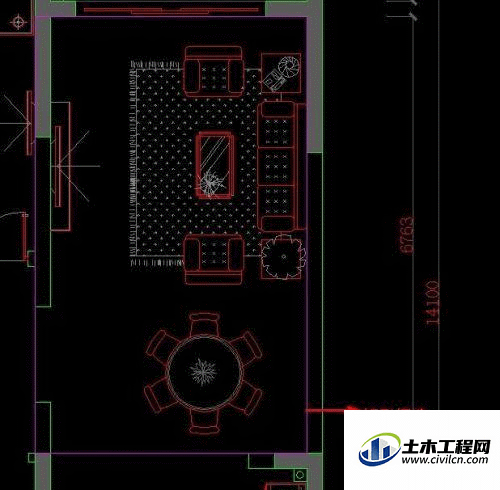

矩形选框框选电视墙区域。


第4步

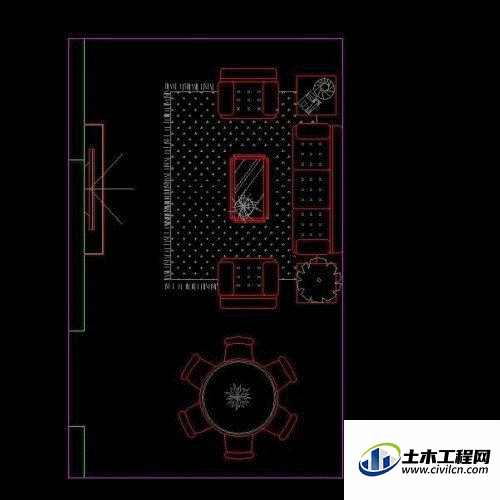

删除选框意外的线条。


第5步

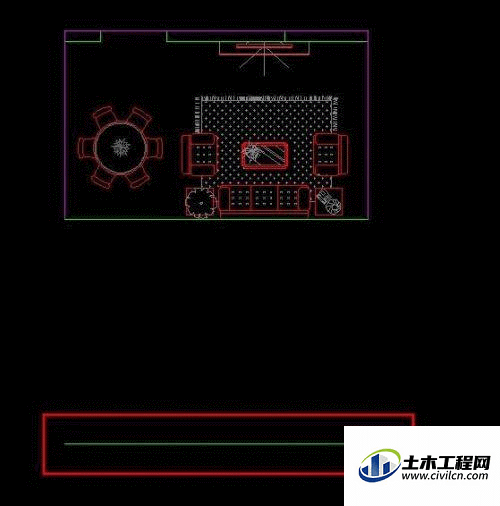

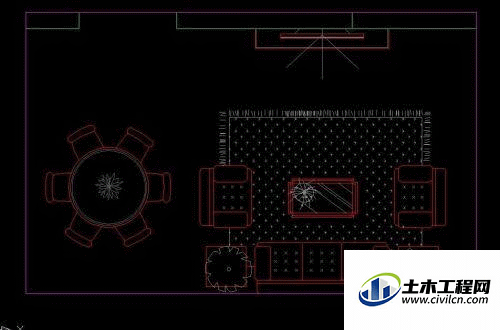

旋转90度,让我们正对电视墙。


第6步

在下方画基准线,作为墙角线。


第7步

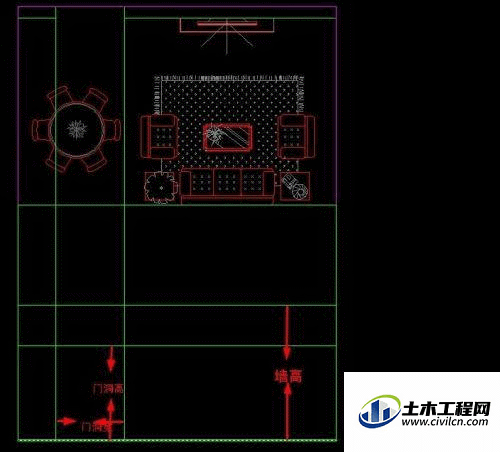

参考平面截图,用辅助线画好墙面设施情况。


第8步

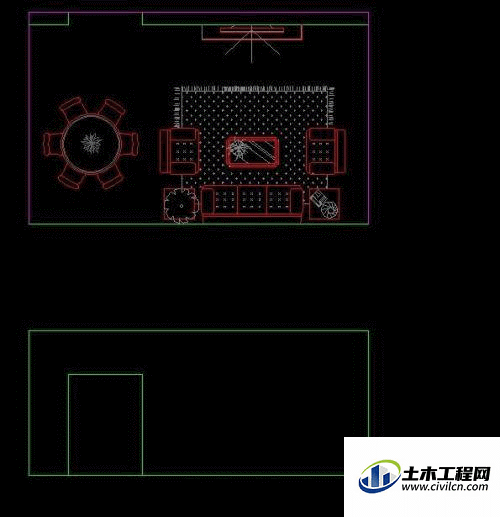

删除多余的线条,墙面原始结构就出来了。


第9步

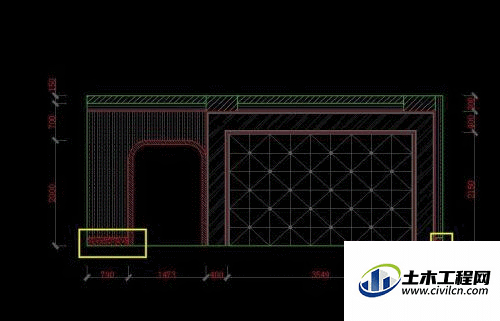

绘制出踢脚线位置。


第10步

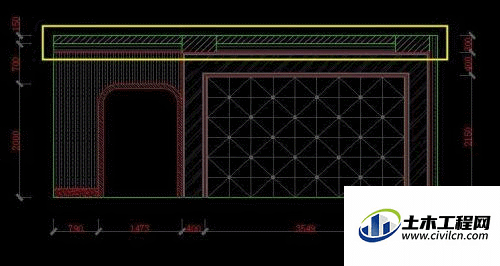

绘制吊顶剖面造型。


第11步

流出窗帘盒位置,墙面墙纸部分填充表示。


第12步

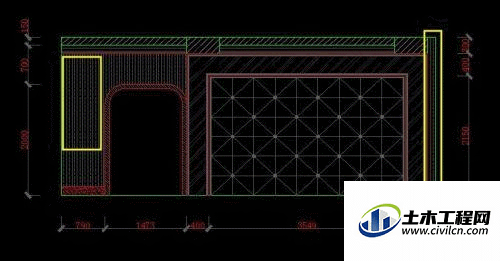

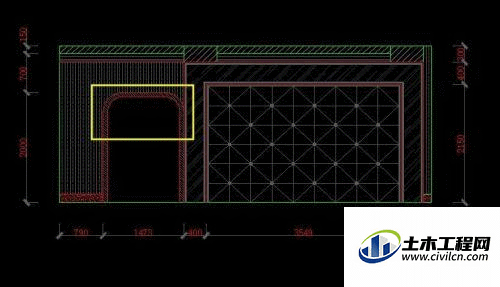

绘制出弧形门套。


第13步

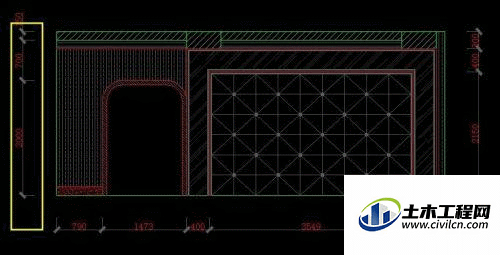

绘制不锈钢包边线条。


第14步

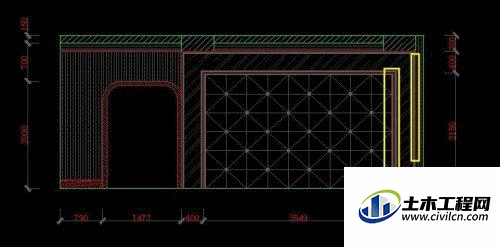

边框镜面用填充表示。


第15步

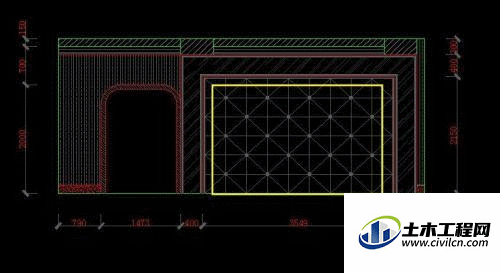

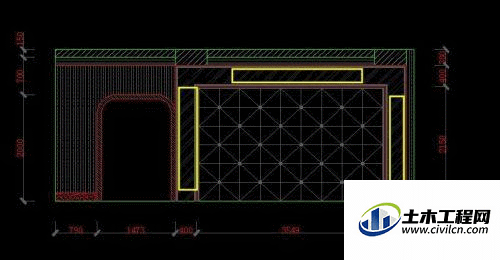

中间软包自己绘制表示。


第16步

标注尺寸。


第17步

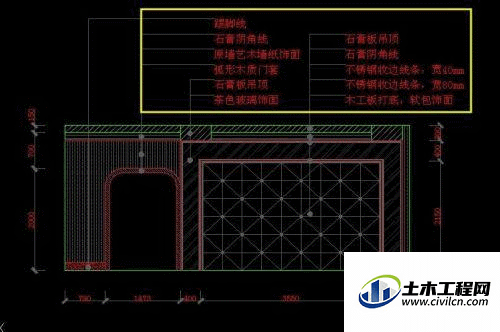

文字说明


温馨提示:

以上就是关于“CAD绘制电视背景墙”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
