如何将匿名块变成普通块?

 我们在一些建筑、电气等专业图纸中经常会看到这样的图块,图块名称是*xxx的情况,所以CAD匿名块怎么变成普通块呢?今天就来给大家详细的解说。


匿名块是怎么生成的?

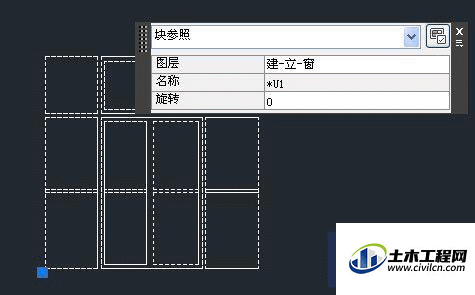

第1步

这种图块双击时无法编辑,还有些图纸利用这种图块来加密,做成这种名称的多重插入块,不仅无法双击直接编辑,连炸开都不行。

这种图块是怎么创建的?这种图块有什么作用?如果我想编辑这种图块怎么办呢?

CAD图中名称为*XXX的图块被称为匿名块,也有叫无名块的。这种图块用常规的CAD命令是无法创建的,是利用CAD二次开发程序创建的,也就是一些专业软件或工具创建的。其实CAD中一些标准对象,例如标注或填充,也是一种类似匿名块的对象。

网上我知道一段比较专业的解释:有些专业软件利用匿名块来取代自定义对象,好处是不出现代理对话框。块中的某些属性放在扩展数据中,对块可以进行参数化操作,原理就是提取块的扩展数据后,删除旧块,利用新改的数据生成新块。由于使用的是匿名块,所以不需要注意块的名称,也不会在块列表中出现软件定义的块。

这个比较难理解,说的简单一点,比如上面图中的窗户只有一个原始的块文件,但在图中这种形式的门窗可能会多个不同的尺寸,如果用普通块插入的话,改一个门窗的尺寸,其他门窗就会跟随修改,但用匿名块,每个图块都是独立的,就不会出现这个问题了。

除此以外,匿名块本身不会在图中保留块定义,直接删除即可,无需清理;两张图中看着同名的匿名块,比如名字看上去都是*U99,但将一张图中的*U99复制到另一张图后,图块名会自动更改为一个不重复的名字,例如*U163,也就不会存在同名块定义相互覆盖的情况。假如我们将一个匿名块复制粘贴到一张新图中或没有匿名块的图中,我们会看到匿名块的名字会变为*U1,如下图所示。


匿名块怎么转成普通块?

第1步

如果我们想编辑匿名块,必须炸开,比较麻烦。如果想按普通块那样进行编辑,需要将匿名块转换成有名字的图块。在CAD内部没有这样的命令,我找到一个LSP程序,可以将匿名块转换为普通块


第2步

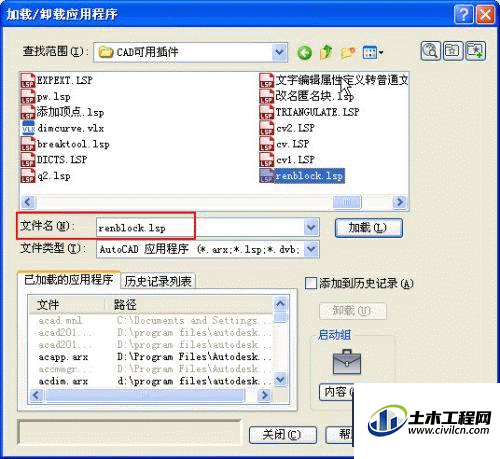

输入AP命令,加载下载的renblock.lsp插件。

第3步

加载成功后,输入CCC命令,选择要改名的匿名块。然后输入新的块名。命令执行时命令行提示如下:

命令:AP APPLOAD  已成功加载 renblock.lsp

命令:

CHANGE-BLOCK-NAME

命令:CCC

请选择块:

请输入新块名<字符规范,不要重名>: WINDOWS01

这是一个匿名块.

块名已经更改成"WINDOWS01"

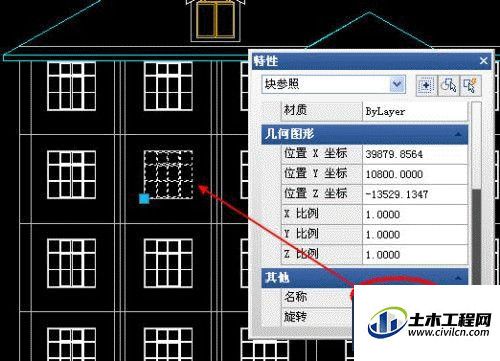

修改后效果如下图所示:


第4步

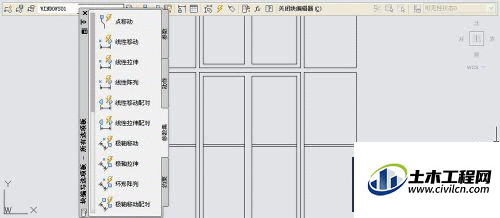

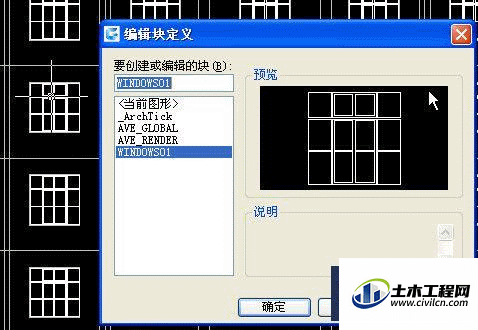

变成普通块后,双击就可以编辑图块了,如下图所示。



小结

这个工具可以处理一些普通的匿名块,但不能处理一些软件生成的用于加密的匿名加多重插入块。如果图块既是匿名块,又是多重插入块,就需要专门针对匿名多重插入块的解密程序。
