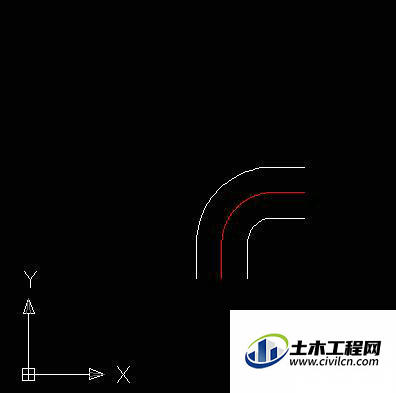

CAD中使用倒角命令绘制弯头

 CAD是一款常用的工程图纸设计软件,在使用该软件的时候,不仅能够绘制平面图、剖面图等图纸,而且还可以绘制三维视图。一些三维的设计中,经常会需要画上弯头,那么CAD用倒角命令怎么画弯头?这个工具是经常会使用到的,下面来告诉大家如何进行操作吧!

方法/步骤

第1步

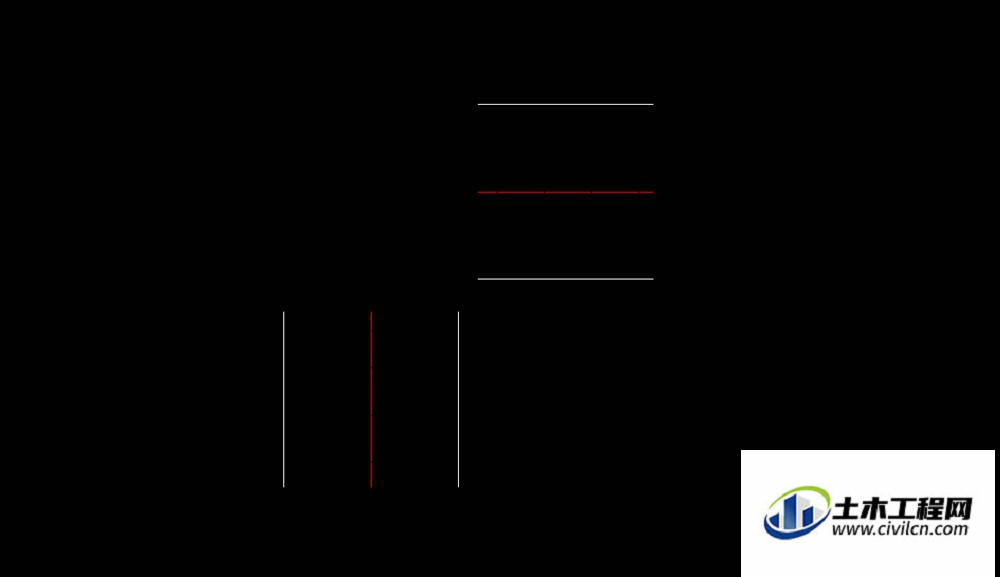

首先,我们画好需要绘制弯头的管道大小的双线管道,相互垂直。如图。


第2步

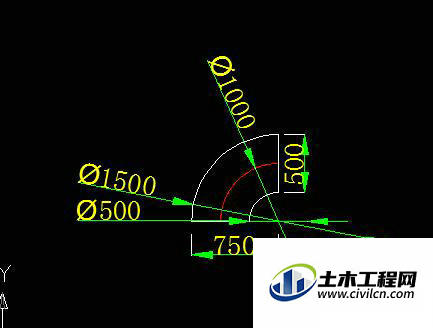

输入倒角命令f,在输入半径r,一般弯头中心线的弯曲半径是管道直径d,外边圆弧是1.5d,内边圆弧弯曲半径为0.5d。


第3步

绘制完成后删除两边多余的直线线段,连接弯头内外两边即可。


温馨提示:

以上就是关于“CAD中使用倒角命令绘制弯头”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
