CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，很多CAD绘制完图纸之后要输出DWf文件，必须先创建DWf文件，在这之前还应创建eplot配置文件。使用配置文件eplot.pc3可创建带有白色背景和纸张边界的DWf文件，那么CAD怎么输出为DWf文件呢？具体步骤分享如下：
第1步
通过AutoCAD的ePlot功能， 可将电子图形文件发布到Internet上，所创建的文件以Web图形格式（DWF）保存。用户可在安装了Internet浏览器和Autodesk WHIP!4.0插件的任何计算机中打开、查看和打印DWF文件。DWF文件支持实时平移和缩放，可控制图层、命名视图和嵌入超链接的显示。
第2步
在使用ePlot功能时，系统先按建议的名称创建一个虚拟电子出图。通过ePlot可指定多种设置，如指定画笔、旋转和图纸尺寸等，所有这些设置都会影响DWF文件的打印外观。
第3步

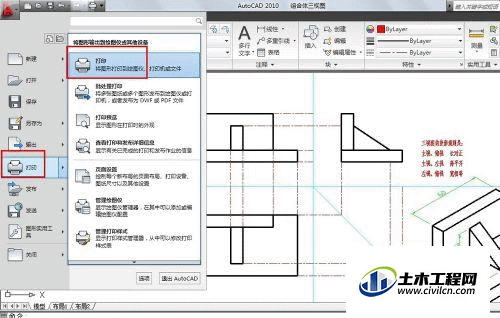

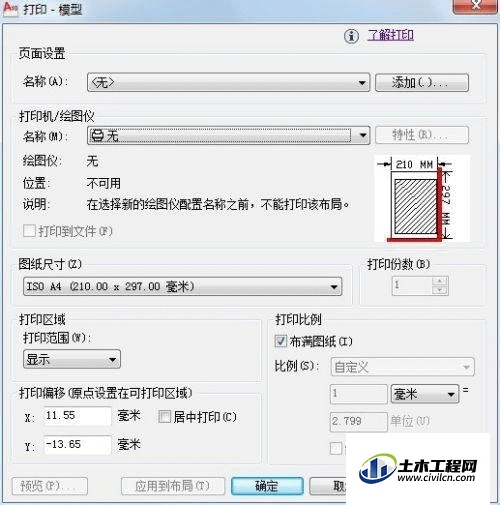

在快速访问工具栏中选择【显示菜单栏】命令，在弹出的菜单中选择【文件】/【打印】命令，打开【打印】对话框，如图所示
第4步

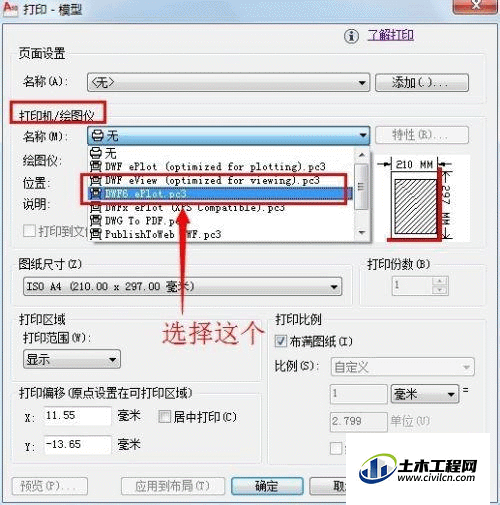

在【打印机/绘图仪】选项区域的【名称】下拉列表框中，选择DWF6 ePlot.pc3选项。
第5步

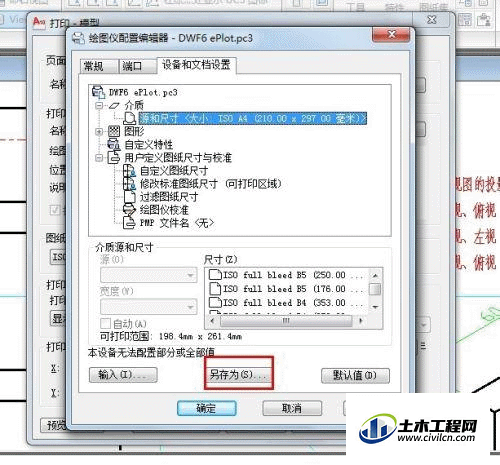

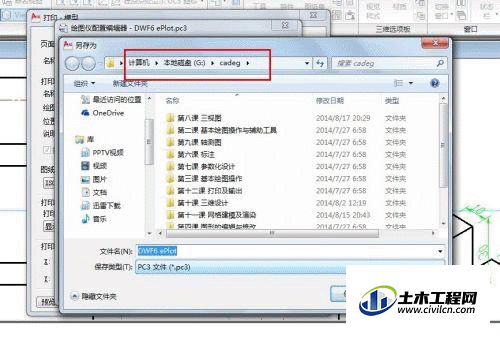

单击旁边的“特性”，比在弹出的绘制仪配置编辑器中单击“另存为”，选择其存储的位置，比如：G:\cadeg
第6步

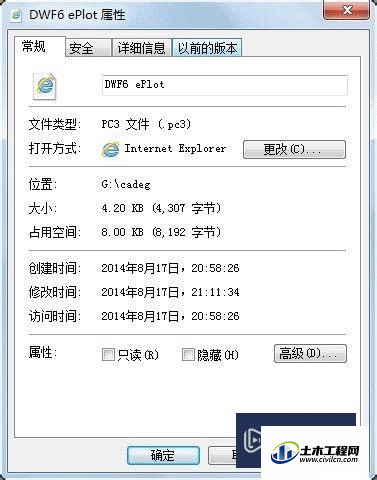

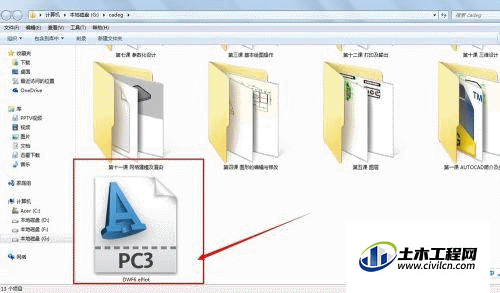

单击【保存】按钮，完成DWF文件的创建操作，创建SWF文件成功，如图：
第7步
如果在计算机系统中安装了4.0或以上版本的WHIP！插件和浏览器，则可以在Internet Explorer浏览器中查看DWF文件。
温馨提示：
以上就是关于“CAD中如何输出DWf文件？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
