CAD是比较常用的平面图纸设计软件，在CAD绘制的图纸越是复杂，需要使用到的图层就越多，一些图形还可能相互的重叠在一起，那么CAD图形怎么进行前置和后置？很多小伙伴不知道这跟功能的使用，所以今天的教程来教大家。
CAD图形的默认顺序
第1步
在CAD中，先创建的图形在下面，后创建的图形在上面，因为我们平时画的都是线性图案，这一点看得并不明显，我们可以通过一个简单的例子来看一下。

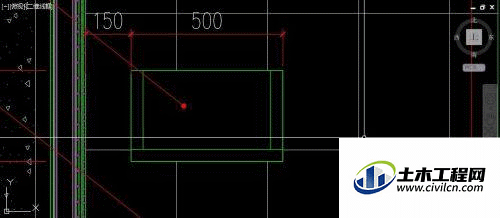

例图中有一个带区域覆盖的图块，也就是图块会遮挡住后面的图形，如图所示。
第2步

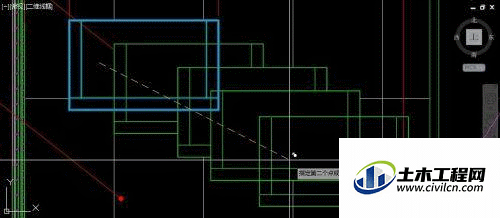

选中此图形，输入CO，回车，执行复制命令，在图块上拾取一点作为基点，然后多次点击，让复制的图块依次叠加，如图所示。
第3步

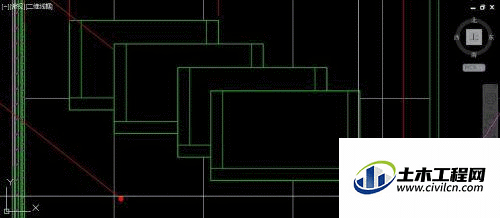

复制3-4个图块后按回车或空格键，结束复制，我们来观察复制后的效果。
我们可以看到后面复制的图形会覆盖在前面的图形上面，如果我们希望图形按照我们希望的顺序来叠加，可以按照顺序来创建图形。
手动调整图形顺序
第1步
在实际绘图过程中我们显然不可能完全按照顺序来创建图形，比如在图块中添加区域覆盖WIPEOUT，通常都是绘制完图块的图形，然后根据图块的外轮廓来创建区域覆盖，由于区域覆盖是后创建的，会将图块中图形挡住，这时就需要我们手动来调整图形顺序。
调整图形顺序的命令是绘图次序（DRAWORDER），命令不难记，draw绘图，order顺序。但从工具面板和右键菜单中调用更加方便。

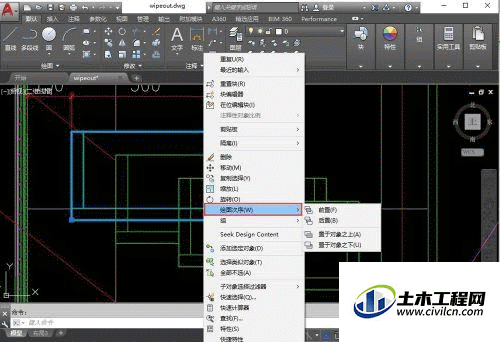

选择一个图形后，单击鼠标右键，我们就可以知道绘图次序的命令，如下图所示。
第2步
我们可以看到绘图次序有四个参数：前置、后置、置于对象之下、置于对象之上，这几个参数也很好理解。

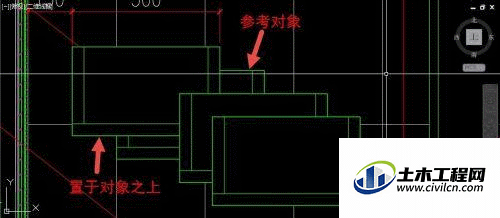

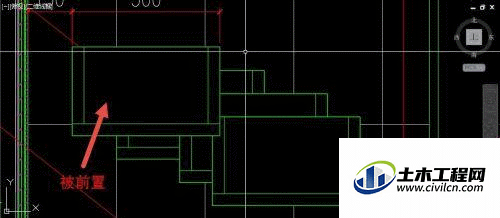

前置就是将选中的图形放到最前面，后置就是将选中的图形放到最后面。而置于对象之下和对象之上，就是可以选择一个参考图形，让选中的图形在此图形的下面或上面。这个不难，大家用上面例子中类似的图块，或建一个SOLID填充试一下就很清楚了。
第3步

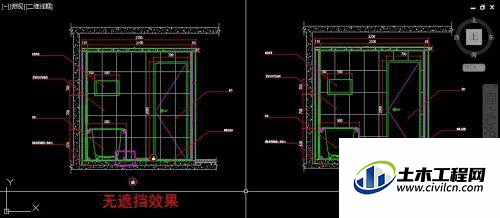

有时我们在画完图后才发现有一些文字、标注被填充所遮挡，如果全图检查，既费力又难免有遗漏，针对这种状况，CAD后续版本不断增加了针对这种状况的处理功能，因此就有了文字前置、标注前置、引线前置、所有注释前置和填充后置的相关命令，可以一次性处理可能存在的遮挡问题。

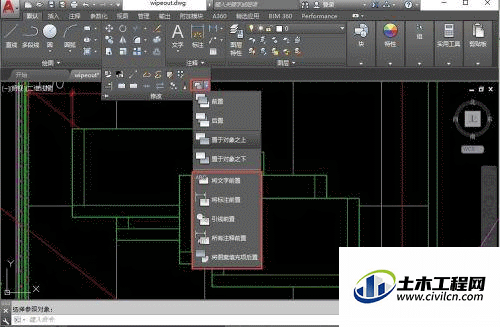

我们从菜单或工具栏可以找到这些命令，如图所示。
文字、标注、引线、注释前置是一个命令：TEXTTOFRONT，就是 text to front，填充后置命令是HATCHTOBACK，就是 hatch to back，虽然有点长，都不难记。
温馨提示：
以上就是关于“CAD中如何将图形前置和后置？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
