很多人的工作当中都是会用到CAD的，在绘制图形的时候，我们会使用到各种各样的线条来绘制，其中虚线也是比较常用的一款，那CAD虚线不显示怎么调整呢？其实很简单，这就来告诉大家。
方法/步骤
第1步

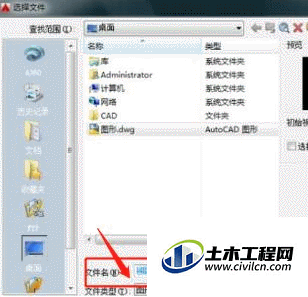

首先我们是需要打开CAD的，然后进入CAD的操作界面，在这个界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内找到我们的图形文件。
第2步

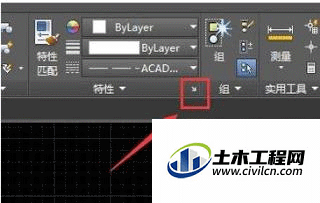

打开后可以看到我们的图形现在的显示是实线，然后选择图形在属性里查看线型为虚线，然后在特性里找到设置选项。
第3步

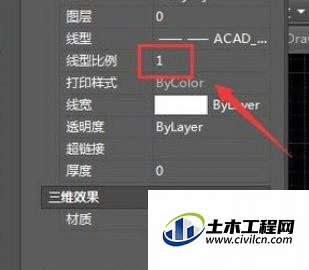

点击特性设置选项，弹出特性面板，在特性面板里找到线型比例选项，可以看到目前的线性比例为1。
第4步

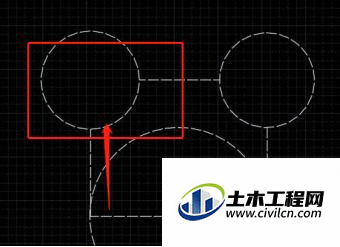

然后我们在线型比例的输入框内输入5，更改线型比例后，可以看到我们的图形就显示为虚线了。
总结
1：在对话框内找到我们的图形文件。
2：特性里找到设置选项。
3：线型比例的输入框内输入5更改比例。
