在CAD中有很多样式的线条可以选择使用,这根据我们的需求而来,但是每一个线条都需要会使用。其中虚线是常用的制图线条,但是部分虚线可能不会显示,本次教程就来解答CAD虚线不显示怎么办吧!
方法/步骤
第1步

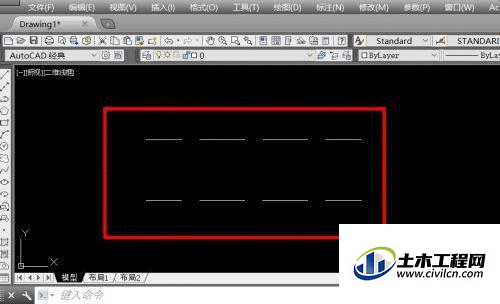

开启CAD,绘制两条虚线,一条显示虚线,另一条没有显示。
第2步

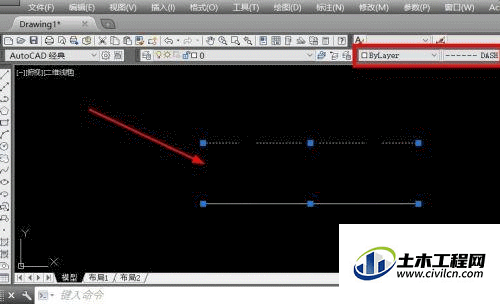

按下Ctrl+1,调出特性窗口。
第3步

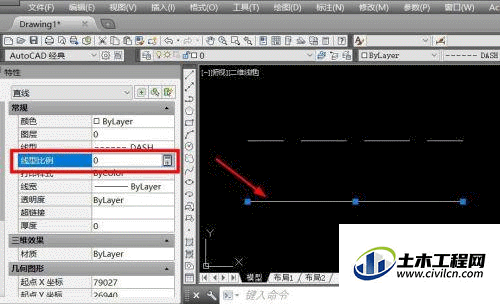

选中没有显示虚线的线条,特性窗口中,线型比例为:0。
第4步

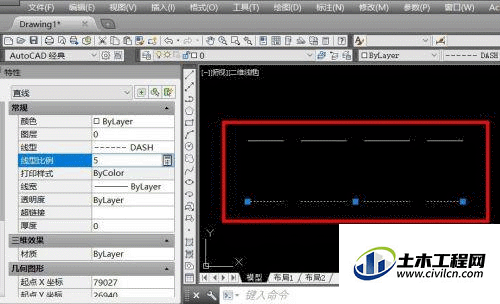

将线型比例,设置为:5,点击绘图区,线条显示为虚线。
第5步
再次按下Ctrl+1,关闭特性窗口即可。
方法总结
1,使用CAD打开线条。
2,按下Ctrl+1,调出特性窗口。
3,选中不显示的虚线,调高线型比例。
4,点击绘图区,应用设置,虚线恢复显示。
5,按下Ctrl+1,关闭特性窗口即可。
