CAD是目前比较受欢迎的工程制图建模软件，能够进行平面图以及三维实体的绘制。因此通常在设计图纸的时候都会使用到AutoCAD软件，但是CAD怎么画出采掘工程平面图的呢？本次教程来帮助大家了解。
方法/步骤
第1步

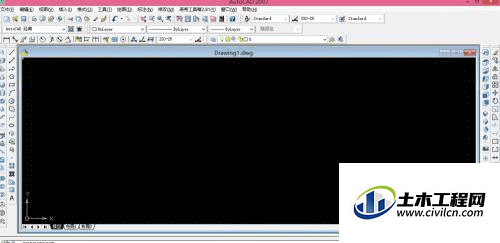

首先我们来打开自己所使用的AUTOCAD软件，打开以后的操作界面如图，CAD的版本不同也会导致操作界面不同，但是不会影响我们的操作
第2步

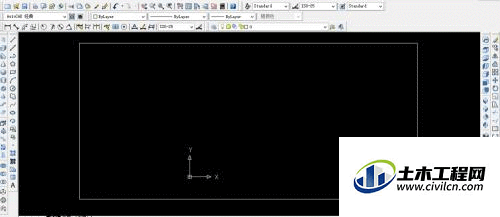

要想画好一个平面图，我们需要熟练的操作CAD，我们可以先来画出一个简单的矩形，这个矩形就是我们需要采掘的场地平面，场地的尺寸不做要求，可以根据自己的需求进行设定
第3步

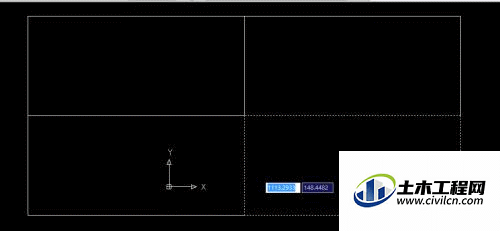

在我们画出的场地中，我们来把具体的场地规划区分一样，也就是说把这个大场地分为几个小场地，因为我们在采掘的时候往往深度都不一样，所以需要进行单个的标注，如图为区分的小场地
第4步

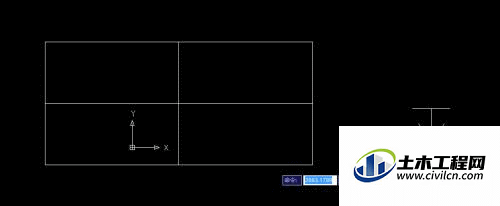

接着就需要我们在这些小场地中来添加深度尺寸了，如果采掘的深度都相同就不必划分小场地，直接就可以在一个场地中表示深度即可，我们先来画深度标志，下图就是深度符号

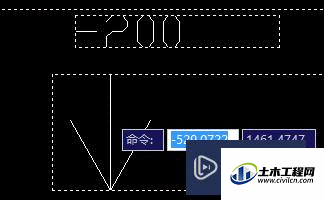

第5步

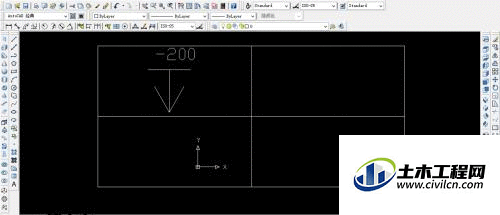

例如我们需要在第一个场地中采掘200的深度，就需要在符号上方输入数字200，注意因为是向下采掘所以要在数字的前面添加负号，如图
第6步

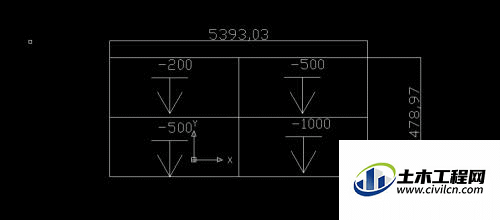

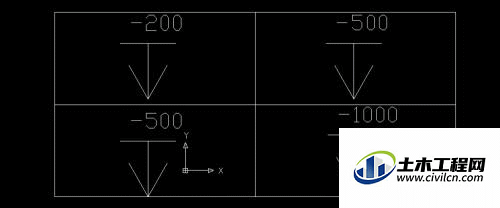

用同样的方法如果第二个场地为500深，需要添加负500的数字，如图添加其他地方的标示方法都一样，如图

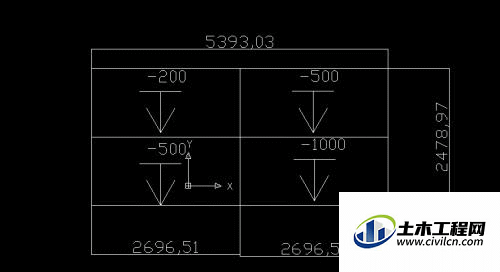

第7步

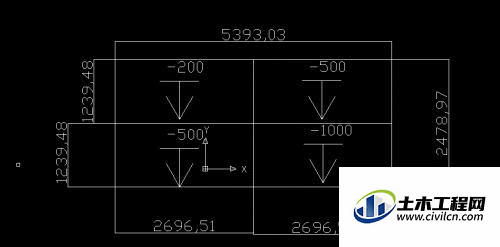

最好在我们添加好以后，给需要采掘的场地标注好尺寸，这样看图纸才可以更方便，也可以让人更好的理解，如图
温馨提示：
以上就是关于“用CAD如何绘制采掘工程平面图？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
