如何用CAD画楼梯平面图?

 相信有很多小伙伴在使用CAD的时候会遇到很多还未尝试绘制过的图形,比如室内设计中,很常见的楼梯平面图,那么今天本文内容主要以CAD2010版本为例,给大家演示怎么用CAD画楼梯平面图的方法,希望本文对大家有帮助,感兴趣的小伙伴可以关注了解下。

方法/步骤

第1步

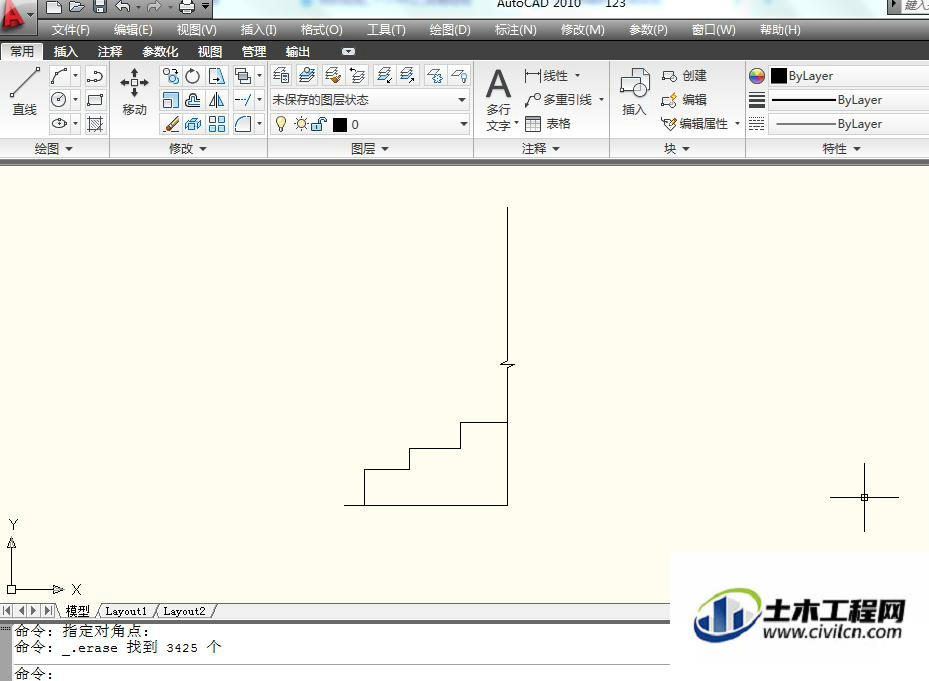

第1步,我们先把台阶的基本形状画出来,这里我们简单列举了三个台阶来表示,


第2步

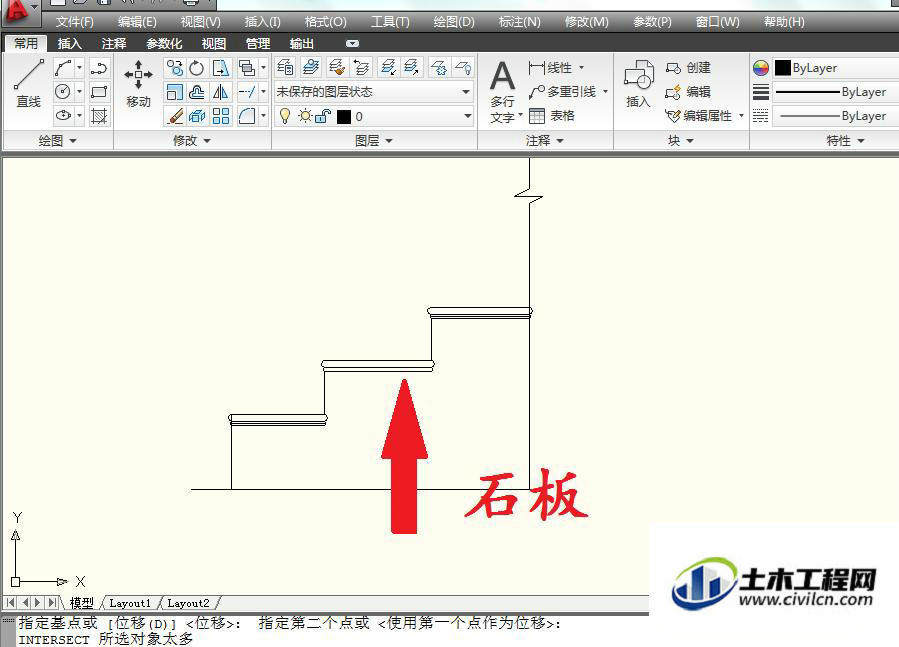

第2步我们知道台阶都是在台阶的,表面会有一个石板,所以这里我们把这个细节画一下,


第3步

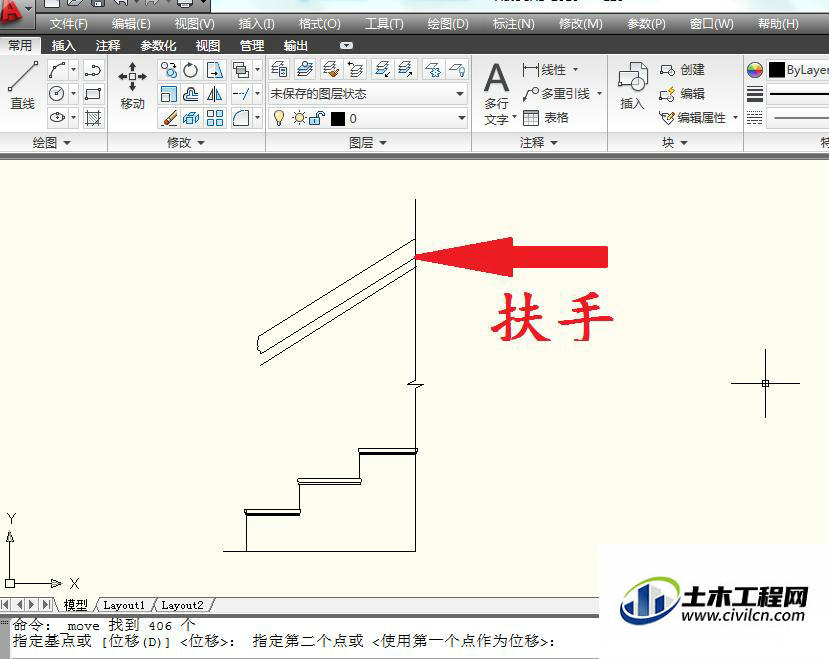

第3步,这一步我们是把楼梯上面的扶手部分画出来,一般扶手都是木头的,并且都是有圆弧的边儿,


第4步

第4步,扶手的中间都会有栏杆,我们先把栏杆的轮廓画出来,


第5步

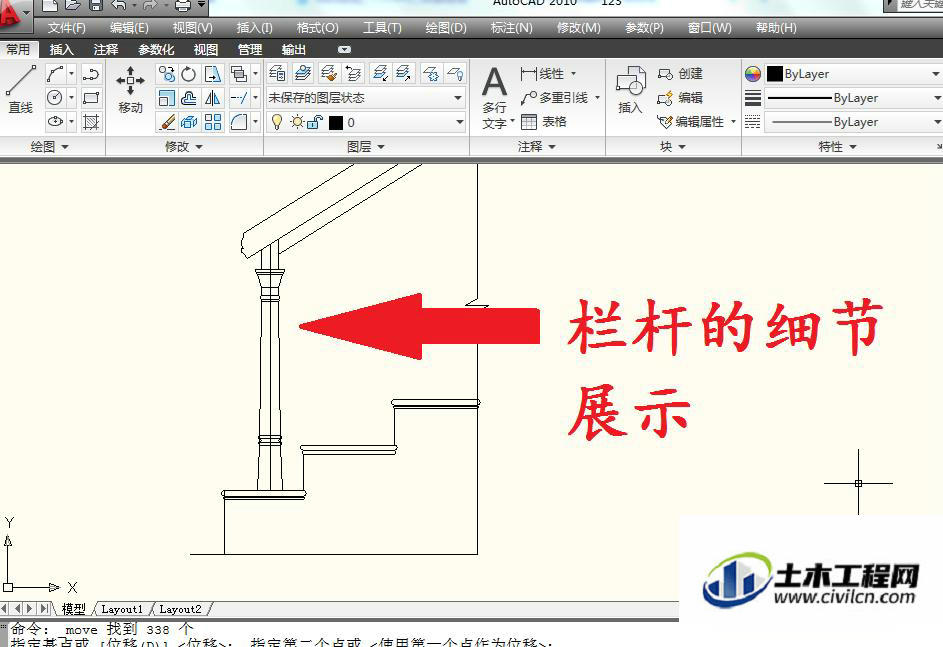

第5步,这一步我们主要把栏杆的细节部分画一下,普通话的是一个木制的楼梯扶手,所以他的栏杆会有一些木雕的细节


第6步

第6步,接着我们把楼梯和扶手之间的栏杆多画几个,这样一个完整的楼梯的平面图就画好了,


温馨提示:

以上就是关于“如何用CAD画楼梯平面图?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
