相信大家在使用CAD的过程中可能会经常需要绘制角度线，那么遇到这种情况我们应该怎么操作呢？其实很简单，下面我就带大家了解一下，CAD中如何绘制角度线的方法。希望对大家有所帮助，感兴趣的小伙伴可以关注了解一下。
方法/步骤
第1步

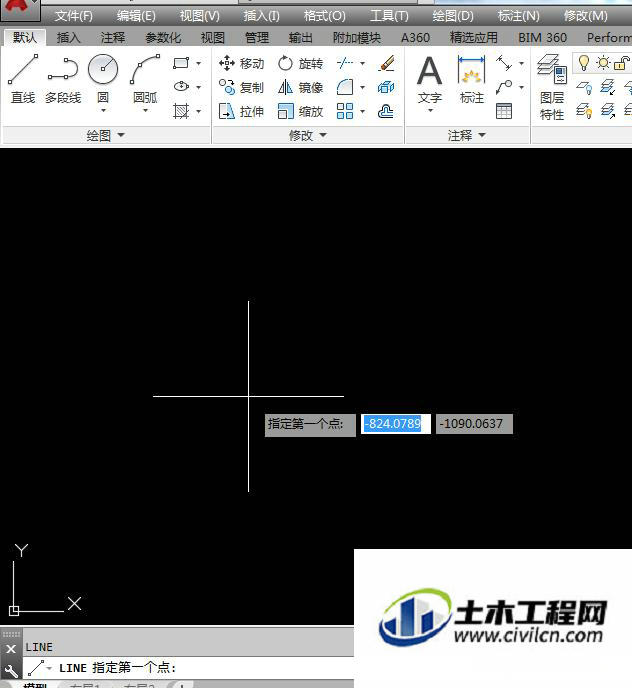

按“l”再按空格选择直线命令，在所画直线位置点击鼠标左键，确定直线的起始点
第2步

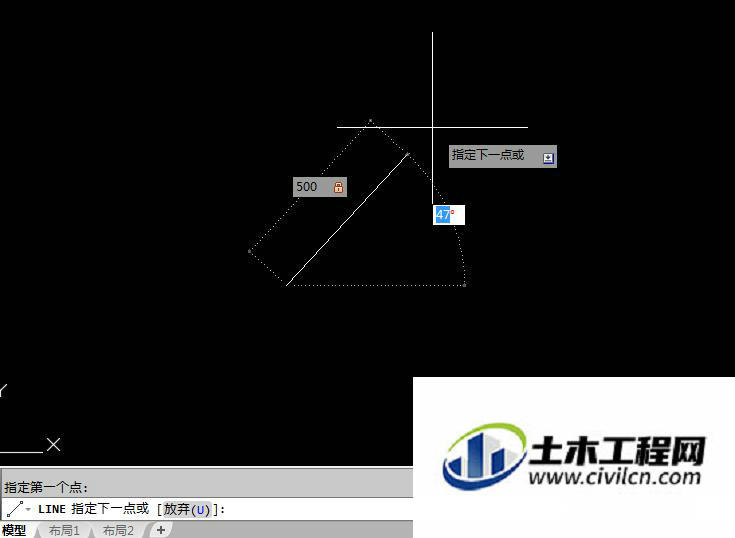

输入所画直线长度（如果长度不确定，尽量画的长一些），如长度500，直接输入500，接着按“tab”键
第3步
输入直线角度，例如如果直线角度是30°，直接输入30，接着按“enter”键，注意：此处不要按空格（角度不支持空格确认）
第4步

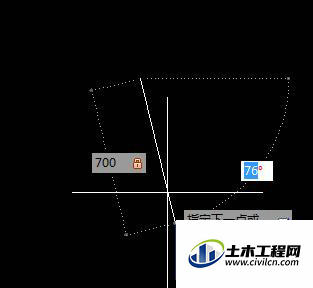

注意角度的输入，如果角度小于180°，鼠标在x轴上方摆动，按直线与x轴正方向夹角度数输入相应的角度
第5步
如果角度大于180°，鼠标在x轴下方摆动，按直线与x轴正方向夹角度数输入相应的角度
第6步
绘制完毕，按“esc”键退出直线命令
温馨提示：
以上就是关于“CAD中怎么绘制角度线？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
