CAD2010如何新建标注样式?

 为了标注方便,有些经常使用CAD的人都会设置一些通用的标注样式,让样式与我们的图纸贴切,这样能够很好的提升整体的美观度,那么CAD怎么新建标注样式?这就来教大家。

方法/步骤

第1步

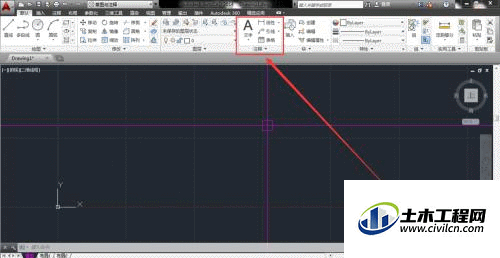

第一步,如图所示,打开CAD2010,单击图中红色方框内的注释下拉箭头;


第2步

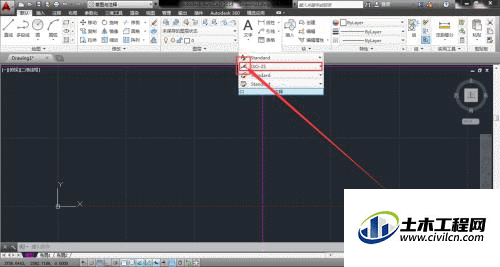

第二步,如图所示,单击图中红色方框内的标注样式,一定要单击标注样式前面的小图标;


第3步

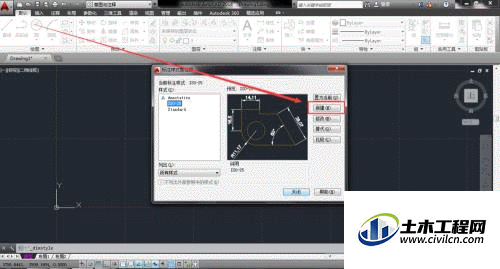

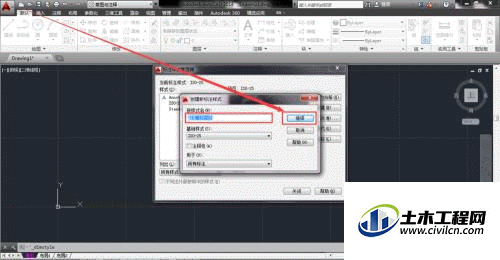

第三步,如图所示,出现标注样式修改栏,单击“新建”;


第4步

第四步,如图所示,在ISO-25的基础上建立副本ISO-25,这个时候也可以更改样式名称,俺也是在ISO-25的基础上新建的;


第5步

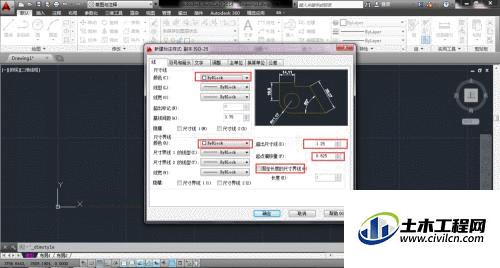

第五步,如图所示,设置先样式,设置尺寸线的颜色和线型,设置尺寸界线的颜色和线型,设置超出尺寸线,设置起点偏移量;


第6步

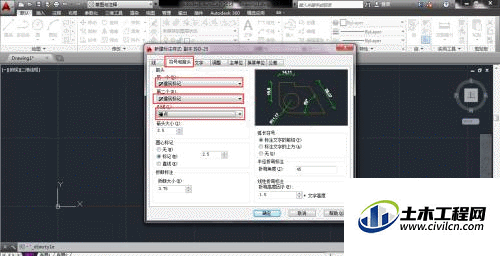

第六步,如图所示,设置符号和箭头样式,更改箭头样式为建筑标记,设置引线未圆点;


第7步

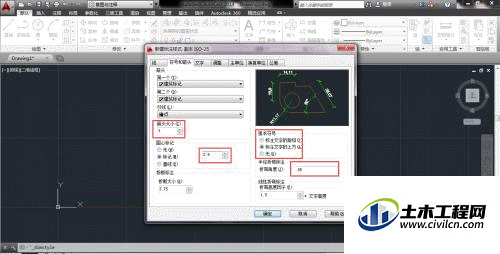

第七步,如图所示,设置箭头大小,设置圆心标记大小,设置弧长符号;


第8步

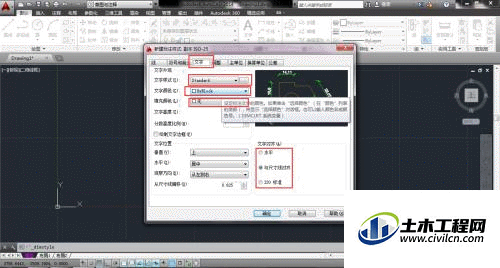

第八步,如图所示,设置文字样式,设置文字的颜色和高度,填充样式和文字对齐方式;


第9步

第九步,如图所示,设置完文字样式,单击确定,这是就会有一个新的标注样式,就是副本ISO-25,也可以是你之前设置的样式名称;


第10步

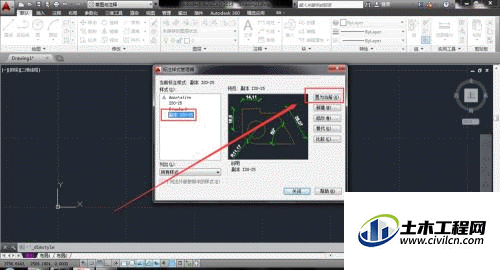

第十步,如图所示,选中副本ISO-25,单击置为当前,然后单击关闭就可以了。


温馨提示:

以上就是关于“CAD2010如何新建标注样式?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
